Supplementary Information

1. Component views

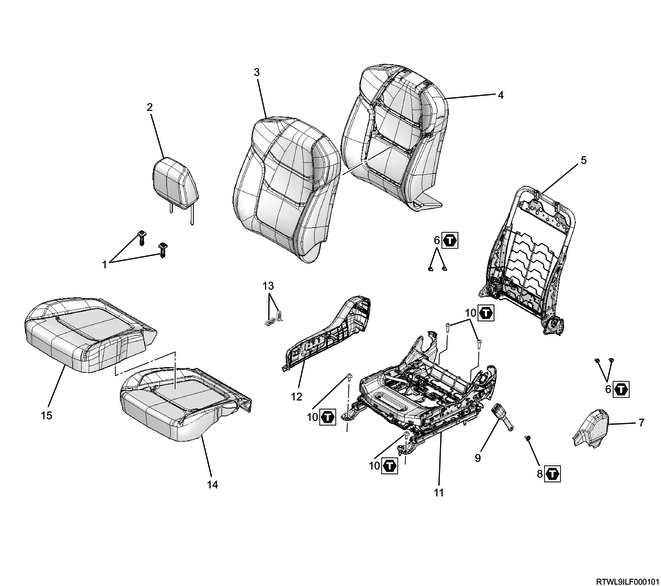

Power seat

Part name

  1. Headrest holder
  2. Front seat headrest
  3. Front seat back cover
  4. Front seat back pad
  5. Front seat back frame
  6. Bolt
  7. Side cover
  8. Bolt
  9. Front buckle side seat belt
  10. Bolt
  11. Front seat cushion frame
  12. Reclining cover
  13. Switch knob
  14. Front seat cushion pad
  15. Front seat cushion cover

Tightening torque

6: 46 N・m { 4.7 kgf・m / 34 lb・ft }

8: 40 N・m { 4.1 kgf・m / 30 lb・ft }

10: 46 N・m { 4.7 kgf・m / 34 lb・ft }

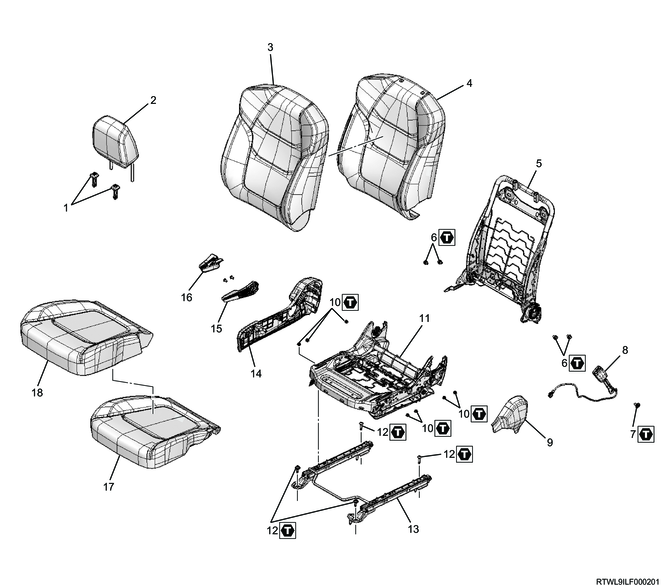

Manual control seat (With height control)

Part name

  1. Headrest holder
  2. Front seat headrest
  3. Front seat back cover
  4. Front seat back pad
  5. Front seat back frame
  6. Bolt
  7. Bolt
  8. Front buckle side seat belt
  9. Side cover
  10. Nut
  11. Front seat cushion frame
  12. Bolt
  13. Seat slide adjuster
  14. Reclining cover
  15. Height adjustment lever
  16. Reclining lever
  17. Front seat cushion pad
  18. Front seat cushion cover

Tightening torque

6: 46 N・m { 4.7 kgf・m / 34 lb・ft }

7: 40 N・m { 4.1 kgf・m / 30 lb・ft }

10: 21 N・m { 2.1 kgf・m / 15 lb・ft }

12: 46 N・m { 4.7 kgf・m / 34 lb・ft }

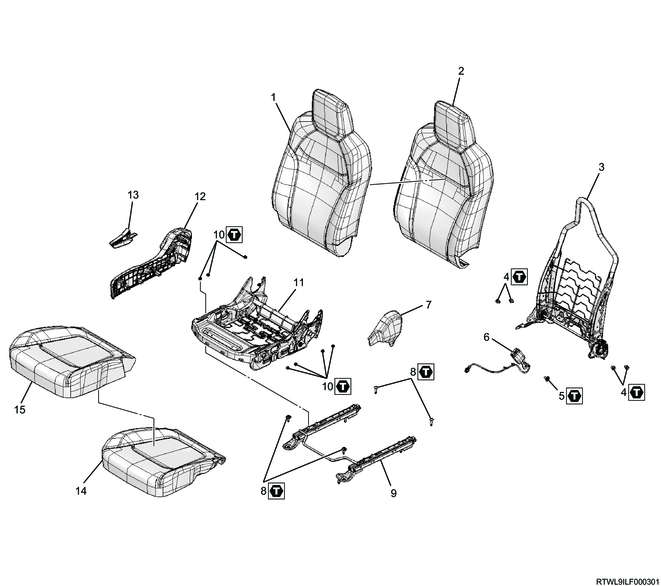

Manual control seat (Without height control, integrated headrest type)

Part name

  1. Front seat back cover
  2. Front seat back pad
  3. Front seat back frame
  4. Bolt
  5. Bolt
  6. Front buckle side seat belt
  7. Side cover
  8. Bolt
  9. Seat slide adjuster
  10. Nut
  11. Front seat cushion frame
  12. Reclining cover
  13. Reclining lever
  14. Front seat cushion pad
  15. Front seat cushion cover

Tightening torque

4: 46 N・m { 4.7 kgf・m / 34 lb・ft }

5: 40 N・m { 4.1 kgf・m / 30 lb・ft }

8: 46 N・m { 4.7 kgf・m / 34 lb・ft }

10: 21 N・m { 2.1 kgf・m / 15 lb・ft }

Manual control seat (Without height control, separate headrest type)

Part name

  1. Headrest holder
  2. Front seat headrest
  3. Front seat back cover
  4. Front seat back pad
  5. Front seat back frame
  6. Bolt
  7. Reclining lever
  8. Reclining cover
  9. Nut
  10. Front seat cushion frame
  11. Bolt
  12. Seat slide adjuster
  13. Front buckle side seat belt
  14. Bolt
  15. Side cover
  16. Front seat cushion pad
  17. Front seat cushion cover
  18. Seat belt reminder sensor

Tightening torque

6: 46 N・m { 4.7 kgf・m / 34 lb・ft }

9: 21 N・m { 2.1 kgf・m / 15 lb・ft }

11: 46 N・m { 4.7 kgf・m / 34 lb・ft }

14: 40 N・m { 4.1 kgf・m / 30 lb・ft }

Bench seat

Part name

  1. Front seat back cover
  2. Front seat back pad
  3. Front seat back frame
  4. Bolt
  5. Reclining lever
  6. Screw
  7. Leg cover
  8. Reclining cover
  9. Bolt
  10. Front seat cushion frame
  11. Side cover
  12. Front seat cushion pad
  13. Front seat cushion cover
  14. Seat belt reminder sensor (center)
  15. Seat belt reminder sensor (LH)

Tightening torque

4: 46 N・m { 4.7 kgf・m / 34 lb・ft }

9: 46 N・m { 4.7 kgf・m / 34 lb・ft }

Rear seat (Crew cab)

Part name

  1. Rear seat cushion cover (RH)
  2. Rear seat cushion pad (RH)
  3. Rear seat back cover
  4. Rear seat back pad
  5. Rear seat headrest
  6. Headrest holder
  7. Rear seat back frame
  8. Armrest
  9. Side cover
  10. Bolt
  11. Bolt
  12. Nut
  13. Hinge bracket
  14. Nut
  15. Rear seat cushion frame (LH)
  16. Rear seat cushion frame (RH)
  17. Rear seat cushion pad (LH)
  18. Rear seat cushion cover (LH)
  19. Seat belt reminder sensor (RH) (If so equipped)
  20. Seat belt reminder sensor (Center) (If so equipped)
  21. Seat belt reminder sensor (LH) (If so equipped)

Tightening torque

10: 25 N・m { 2.5 kgf・m / 18 lb・ft }

11: 46 N・m { 4.7 kgf・m / 34 lb・ft }

12: 46 N・m { 4.7 kgf・m / 34 lb・ft }

14: 25 N・m { 2.5 kgf・m / 18 lb・ft }

Rear seat (Extend cab)

Part name

  1. Rear seat cover
  2. Nut
  3. Rear seat cushion pad
  4. Rear seat cushion cover

Tightening torque

2: 46 N・m { 4.7 kgf・m / 34 lb・ft }
