CONVENTIONAL BRAKE SYSTEM


id041100200100


Outline

•  A brake pedal with an intrusion minimizing mechanism has been adopted. As a result, driver safety has been improved.
•  A small diameter long-stroke type master cylinder has been adopted, improving operability and response.
•  A vacuum pump has been adopted, improving braking force.
•  A large diameter, ventilated disc-type front brake has been adopted, improving braking force.
•  A large diameter, solid disc-type rear brake has been adopted, improving braking force.

Structural View

Vehicle front side (L.H.D.)

ac5wzn00005281

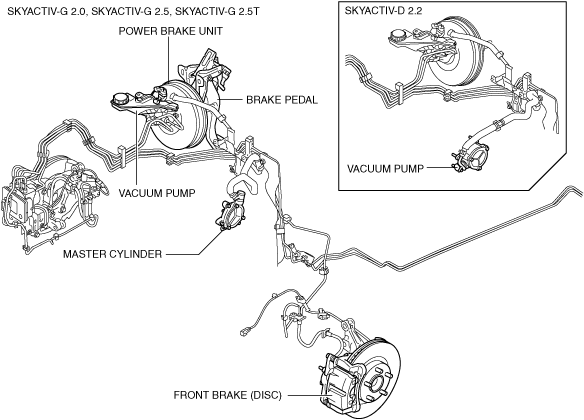

Vehicle front side (R.H.D.)

ac5wzn00005282

Vehicle rear side

ac5uun00002720
