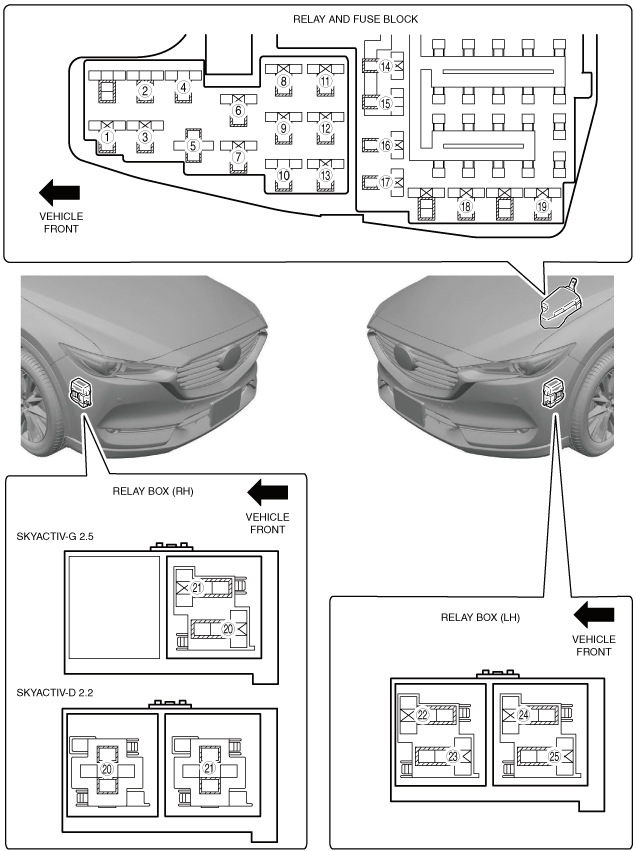

RELAY LOCATION


id092100800600

ac8wzw00000381

1
Windshield wiper de-icer relay
2
DRL relay
3
Ignition relay (ACC_STAB)
4
Outlet relay
5
Blower relay
6
TNS relay
7
Horn relay
8
Front fog light relay
9
ACC relay
10
Rear blower relay
11
Starter relay
12
Headlight HI relay
13
Ignition relay (IG1_STAB)
14
IG1 relay
15
Headlight LO relay No.1
16
Electric AT oil pump relay
17
SKYACTIV-G 2.5
•  Sub relay
SKYACTIV-D 2.2
•  Check connector
18
Steering warmer relay
19
Rear window defogger relay
20
Cooling fan relay No.2
21
Cooling fan relay No.1
22
Main relay
23
Headlight LO relay No.2
24
A/C relay
25
SKYACTIV-G 2.5
•  Fuel pump relay
SKYACTIV-D 2.2
•  Blow-by heater relay
