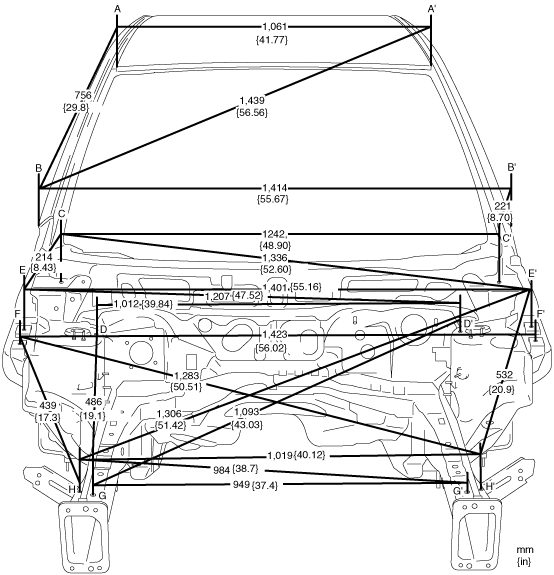

FRONT BODY STRAIGHT-LINE DIMENSIONS (1) [DIMENSIONS]
id098010740600
am2zzb00000269
|
am2zzb00000270
|

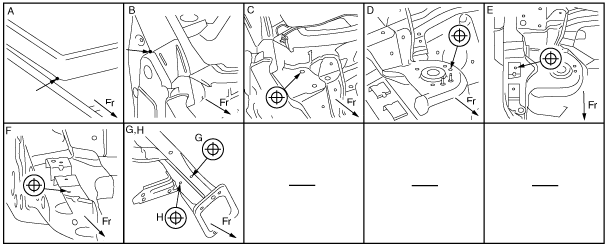

Point symbol |
Designation |
Hole diameter or bolt or nut size (mm {in}) |
---|---|---|
A
|
Roof seamless location
|
-
|
B
|
Front pillar projection location
|
-
|
C
|
Bonnet hinge installation hole
|
φ10 {0.39}
|
D
|
Suspension housing (upper) datum hole
|
φ11 {0.43}
|
E
|
Front fender installation hole
|
φ7 {0.3}
|
F
|
Front fender installation hole
|
φ7 {0.3}
|
G
|
Front side frame (inner) datum hole
|
RH:φ9 {0.4}
LH:φ7 {0.3}
|
H
|
Front side frame (outer) datum hole
|
RH:φ7 {0.3}
LH:φ10 {0.39}
|

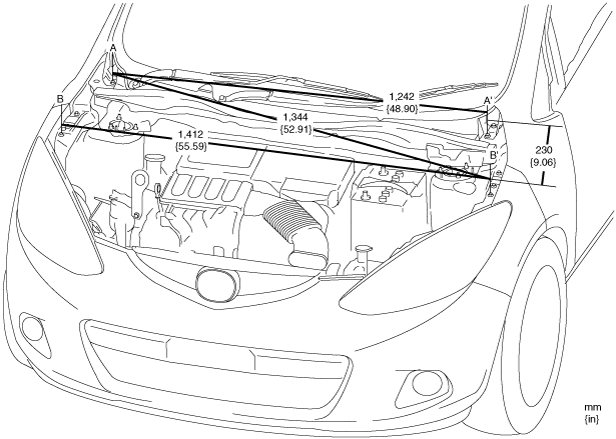

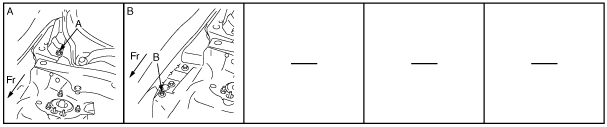

With Mechanical Part Dimension
Engine room
am2zzb00000276
|
am2zzb00000141
|
