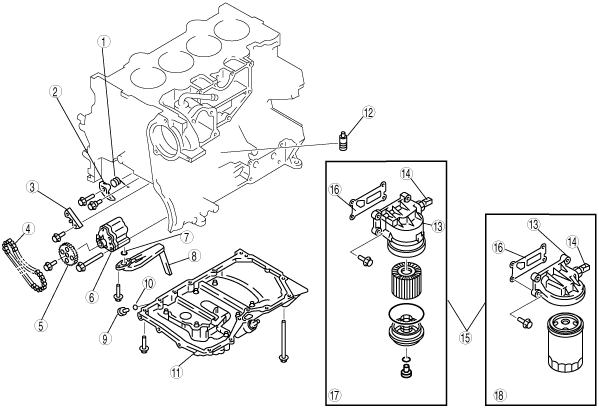

LUBRICATION SYSTEM STRUCTURAL VIEW [LF, L3]


id0111b5100200

am3zzn00001502

1
Oil pump chain tensioner spring
2
Oil pump chain tensioner
3
Oil pump chain guide
4
Oil pump chain
5
Oil pump sprocket
6
Oil pump
7
O-ring
8
Oil strainer
9
Oil pan drain plug
10
Washer
11
Oil pan
12
Oil jet valve
13
Oil filter adaptor
14
Oil pressure switch
15
Oil filter
16
Gasket
17
Cartridge type
18
Spin-on type
