FUEL SYSTEM LOCATION INDEX[ZJ, ZY, Z6]


id0114c1800100

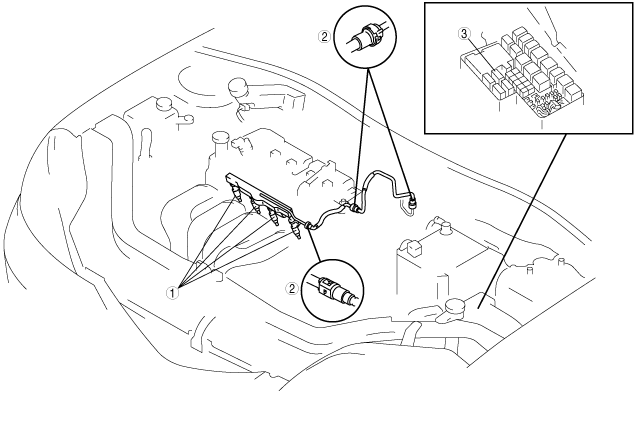

Engine Compartment Side

am3zzw00000351

1
Fuel injector
2
Quick release connector
3
Fuel pump relay


Fuel Tank Side

Without the fuel filter (high-pressure)

am3zzw00000352

1
Fuel tank
2
Fuel pump unit
3
Quick release connector

With the fuel filter (high-pressure)

am3zzn00000684

1
Fuel tank
2
Fuel pump unit
3
Quick release connector
4
Fuel filter (high-pressure)
