FUEL SYSTEM STRUCTURAL VIEW[LF, L3]


id0114c2100200

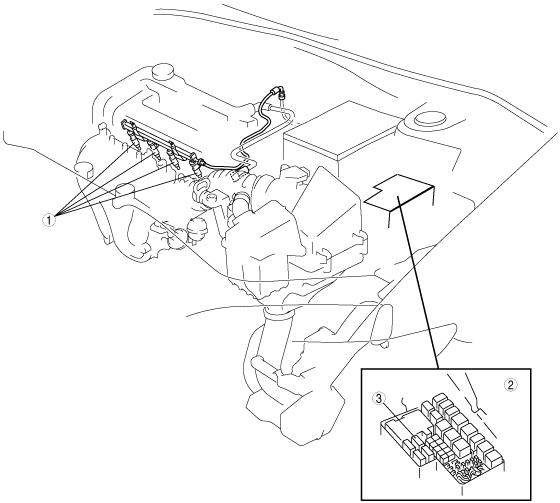

Engine Compartment Side

am3zzn00000186

1
Fuel injector
2
Main fuse block
3
Fuel pump relay


Fuel Tank Side

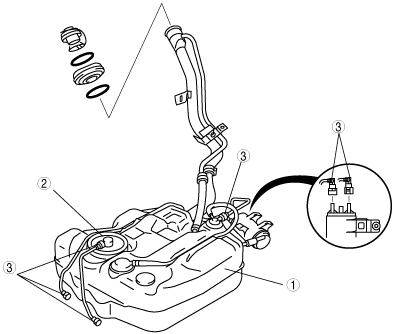

Without the fuel filter (high-pressure)

am3zzn00000395

With the fuel filter (high-pressure)

am3zzn00000684

1
Fuel tank
2
Fuel pump unit
3
Quick release connector
4
Fuel filter (high-pressure)
