EVAPORATIVE EMISSION (EVAP) CONTROL SYSTEM STRUCTURE[LF, L3]


id0116c2100900

•  Consists of a purge solenoid valve, charcoal canister, rollover valve, and fuel-filler cap.

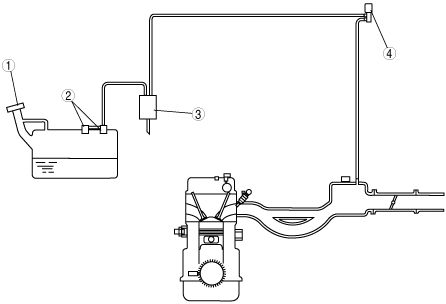

System diagram

am3zzn00000205

1
Fuel-filler cap
2
Rollover valve
3
Charcoal canister
4
Purge solenoid valve
