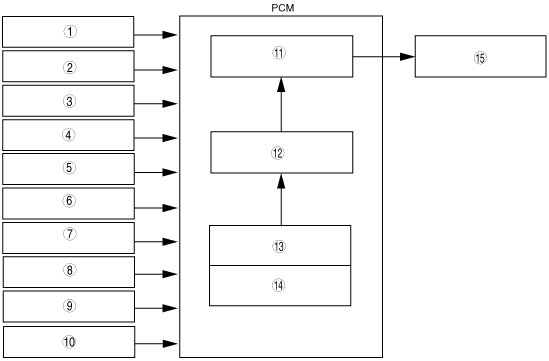

PURGE CONTROL BLOCK DIAGRAM [LF, L3]


id0140a9175500

am3zzn00000922

1
MAF sensor
2
IAT sensor
3
MAP sensor
4
CKP sensor
5
A/F sensor
6
Battery voltage
7
Neutral switch (MTX)
8
CPP switch (MTX)
9
TR switch (ATX)
10
BARO sensor
11
Purge solenoid valve energization time
12
Purge flow amount
13
Basic purge flow amount
14
Corrections
15
Purge solenoid valve
