ENGINE CONTROL SYSTEM DIAGRAM[ZJ, ZY, Z6]


id0140b1100300

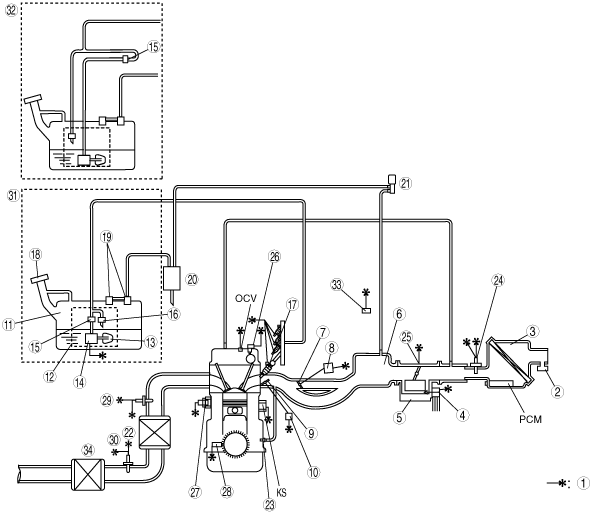

Without Throttle Valve Actuator

am3zzn00000971

1
To PCM
2
Resonance chamber
3
Air cleaner
4
IAC valve
5
Throttle body
6
Intake manifold
7
Variable intake air shutter valve (With variable intake air system)
8
Variable intake air shutter valve actuator (With variable intake air system)
9
Variable tumble shutter valve
10
Variable tumble shutter valve actuator
11
Fuel tank
12
Fuel pump unit
13
Fuel filter (low pressure)
14
Fuel pump
15
Fuel filter (high pressure)
16
Pressure regulator
17
Fuel injector
18
Fuel-filler cap
19
Rollover valve
20
Charcoal canister
21
Purge solenoid valve
22
WU-TWC
23
PCV valve
24
MAF/IAT sensor
25
TP sensor
26
CMP sensor
27
ECT sensor
28
CKP sensor
29
Front HO2S
30
Rear HO2S
31
Without the fuel filter (high-pressure)
32
With the fuel filter (high-pressure)
33
BARO sensor (If equipped)
34
TWC

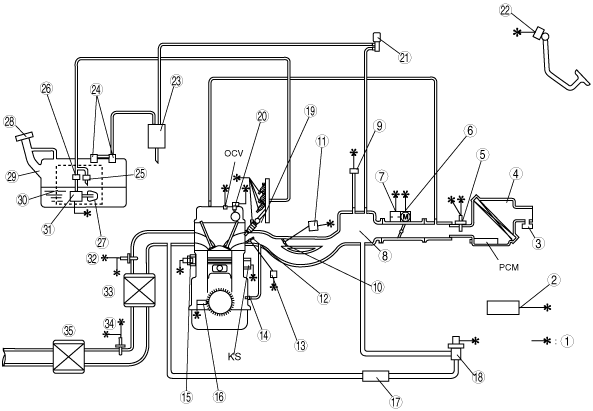

With Throttle Valve Actuator

am3zzn00001337

1
To PCM
2
Current sensor
3
Resonance chamber
4
Air cleaner
5
MAF/IAT sensor
6
Throttle valve actuator
7
TP sensor
8
Intake manifold
9
MAP sensor
10
Variable intake air shutter valve
11
Variable intake air shutter valve actuator
12
Variable tumble shutter valve
13
Variable tumble shutter valve actuator
14
PCV valve
15
ECT sensor
16
CKP sensor
17
EGR cooler
18
EGR valve
19
Fuel injector
20
CKP sensor
21
Purge solenoid valve
22
APP sensor
23
Charcoal canister
24
Rollover valve
25
Pressure regulator
26
Fuel filter (high-pressure)
27
Fuel filter (low-pressure)
28
Fuel-filler cap
29
Fuel tank
30
Fuel pump unit
31
Fuel pump
32
Front HO2S
33
WU-TWC
34
Rear HO2S
34
TWC
