ENGINE CONTROL SYSTEM WIRING DIAGRAM[ZJ, ZY, Z6]
id0140b1100400
Without Throttle Valve Actuator
With immobilizer system
am3zzn00001432
|
am3zzn00000973
|
1
|
Brake switch
|
2
|
Refrigerant pressure switch (low pressure, high pressure)
|
3
|
Refrigerant pressure switch (medium pressure)
|
4
|
Input/turbine speed sensor
|
5
|
TFT sensor
|
6
|
TR switch
|
7
|
CPP switch
|
8
|
Neutral switch
|
9
|
Down switch
|
10
|
Up switch
|
11
|
M range switch
|
12
|
Pressure control solenoid
|
13
|
Shift solenoid
|
14
|
A/C relay
|
15
|
Main relay
|
16
|
Fuel pump relay
|
17
|
Instrument cluster
|
18
|
ABS HU/CM
|
19
|
DSC HU/CM
|
20
|
Fan control module
|
21
|
Starter relay
|
22
|
Ignition switch
|
23
|
Battery
|
24
|
IAT sensor
|
25
|
MAF sensor
|
26
|
TP sensor
|
27
|
BARO sensor (If equipped)
|
28
|
ECT sensor
|
29
|
Front HO2S
|
30
|
Rear HO2S
|
31
|
Generator (terminal P: stator coil)
|
32
|
CMP sensor
|
33
|
CKP sensor
|
34
|
PSP switch
|
35
|
Fuel injector
|
36
|
IAC valve
|
37
|
Purge solenoid valve
|
38
|
Variable tumble shutter valve actuator
|
39
|
Variable intake air shutter valve actuator (With variable intake air system)
|
40
|
Ignition coil No.1
|
41
|
Ignition coil No.2
|
42
|
Ignition coil No.3
|
43
|
Ignition coil No.4
|
44
|
To generator (terminal D: field coil)
|
45
|

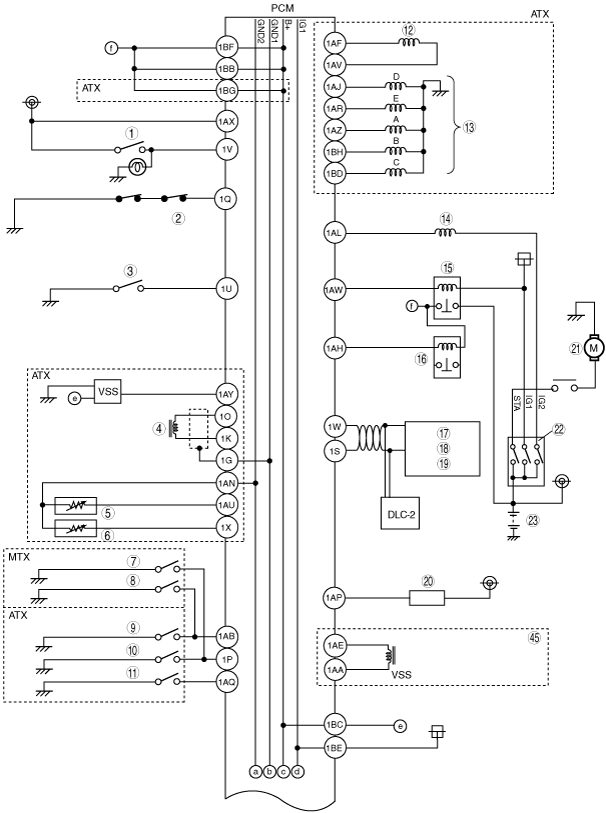

Without ABS or DSC
|
Without immobilizer sysytem
am3zzn00001433
|
am3zzn00001416
|
1
|
Brake switch
|
2
|
Refrigerant pressure switch (low pressure, high pressure)
|
3
|
Refrigerant pressure switch (medium pressure)
|
4
|
Input/turbine speed sensor
|
5
|
TFT sensor
|
6
|
TR switch
|
7
|
CPP switch
|
8
|
Neutral switch
|
9
|
Down switch
|
10
|
Up switch
|
11
|
M range switch
|
12
|
Pressure control solenoid
|
13
|
Shift solenoid
|
14
|
A/C relay
|
15
|
Main relay
|
16
|
Fuel pump relay
|
17
|
Instrument cluster
|
18
|
ABS HU/CM
|
19
|
DSC HU/CM
|
20
|
Fan control module
|
21
|
Starter
|
22
|
Ignition switch
|
23
|
Battery
|
24
|
IAT sensor
|
25
|
MAF sensor
|
26
|
TP sensor
|
27
|
BARO sensor (If equipped)
|
28
|
ECT sensor
|
29
|
Front HO2S
|
30
|
Rear HO2S
|
31
|
Generator (terminal P: stator coil)
|
32
|
CMP sensor
|
33
|
CKP sensor
|
34
|
PSP switch
|
35
|
Fuel injector
|
36
|
IAC valve
|
37
|
Purge solenoid valve
|
38
|
Variable tumble shutter valve actuator
|
39
|
Variable intake air shutter valve actuator (With variable intake air system)
|
40
|
Ignition coil No.1
|
41
|
Ignition coil No.2
|
42
|
Ignition coil No.3
|
43
|
Ignition coil No.4
|
44
|
To generator (terminal D: field coil)
|
45
|
Without ABS or DSC
|

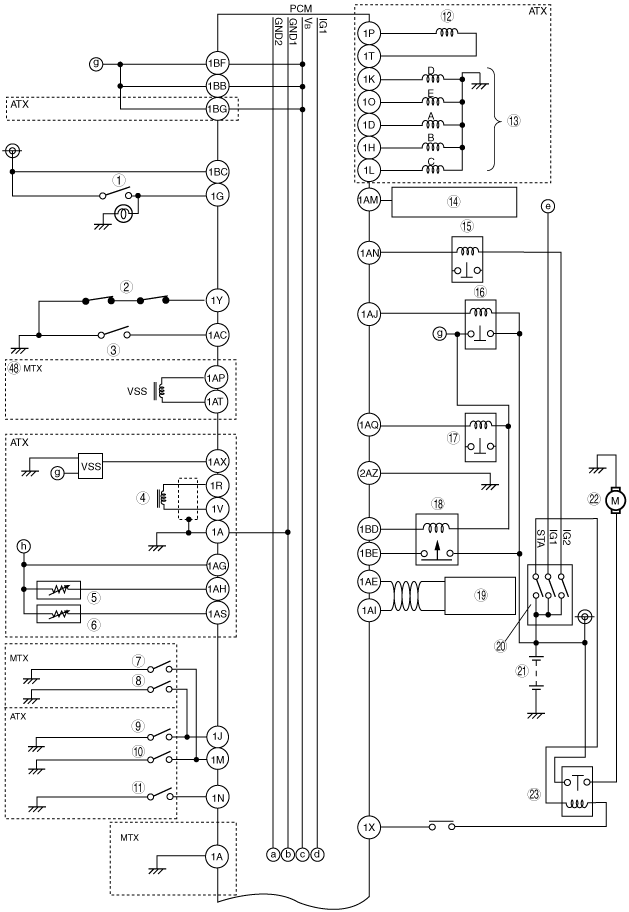

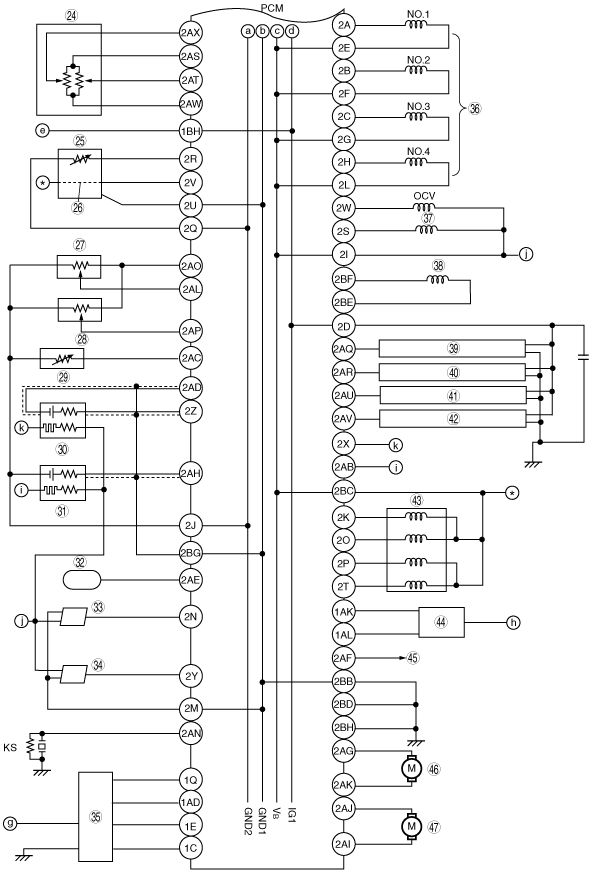

With Throttle Valve Actuator
With immobilizer system
am3zzn00001424
|
am3zzn00001425
|
1
|
Brake switch
|
2
|
Refrigerant pressure switch (low pressure, high pressure)
|
3
|
Refrigerant pressure switch (medium pressure)
|
4
|
Input/turbine speed sensor
|
5
|
TFT sensor
|
6
|
TR switch
|
7
|
CPP switch
|
8
|
Neutral switch
|
9
|
Down switch
|
10
|
Up switch
|
11
|
M range switch
|
12
|
Pressure control solenoid
|
13
|
Shift solenoid
|
14
|
Fan control module
|
15
|
A/C relay
|
15
|
Main relay
|
16
|
Fuel pump relay
|
17
|
Drive-by-wire relay
|
18
|
CAN system related module
|
19
|
Ignition switch
|
20
|
DSC HU/CM
|
21
|
Battery
|
22
|
Starter
|
23
|
Starter relay
|
24
|
TP sensor
|
25
|
IAT sensor
|
26
|
MAF sensor
|
27
|
Variable tumble shutter valve switch
|
28
|
MAP sensor
|
29
|
ECT sensor
|
30
|
Front HO2S
|
31
|
Rear HO2S
|
32
|
Generator (terminal P: stator coil)
|
33
|
CMP sensor
|
34
|
CKP sensor
|
35
|
APP sensor
|
36
|
Fuel injector
|
37
|
Purge solenoid valve
|
38
|
Purge solenoid valve
|
39
|
Throttle valve actuator
|
40
|
Ignition coil No.1
|
41
|
Ignition coil No.2
|
42
|
Ignition coil No.3
|
43
|
Ignition coil No.4
|
44
|
EGR valve
|
45
|
To generator (terminal D: field coil)
|
46
|
Variable tumble shutter valve actuator
|
47
|
Variable intake air shutter valve actuator
|
48
|
Without ABS or DSC
|
Without immobilizer system
am3zzn00001426
|
am3zzn00001427
|
1
|
Brake switch
|
2
|
Refrigerant pressure switch (low pressure, high pressure)
|
3
|
Refrigerant pressure switch (medium pressure)
|
4
|
Input/turbine speed sensor
|
5
|
TFT sensor
|
6
|
TR switch
|
7
|
CPP switch
|
8
|
Neutral switch
|
9
|
Down switch
|
10
|
Up switch
|
11
|
M range switch
|
12
|
Pressure control solenoid
|
13
|
Shift solenoid
|
14
|
Fan control module
|
15
|
A/C relay
|
15
|
Main relay
|
16
|
Fuel pump relay
|
17
|
Drive-by-wire relay
|
18
|
CAN system related module
|
19
|
Ignition switch
|
20
|
DSC HU/CM
|
21
|
Battery
|
22
|
Starter
|
23
|
TP sensor
|
24
|
IAT sensor
|
25
|
MAF sensor
|
26
|
Variable tumble shutter valve switch
|
27
|
MAP sensor
|
28
|
ECT sensor
|
29
|
Front HO2S
|
30
|
Rear HO2S
|
31
|
Generator (terminal P: stator coil)
|
32
|
CMP sensor
|
33
|
CKP sensor
|
34
|
APP sensor
|
35
|
Fuel injector
|
36
|
Purge solenoid valve
|
37
|
Purge solenoid valve
|
38
|
Throttle valve actuator
|
39
|
Ignition coil No.1
|
40
|
Ignition coil No.2
|
41
|
Ignition coil No.3
|
42
|
Ignition coil No.4
|
43
|
EGR valve
|
44
|
To generator (terminal D: field coil)
|
45
|
Variable tumble shutter valve actuator
|
46
|
Variable intake air shutter valve actuator
|
47
|
Without ABS or DSC
|
