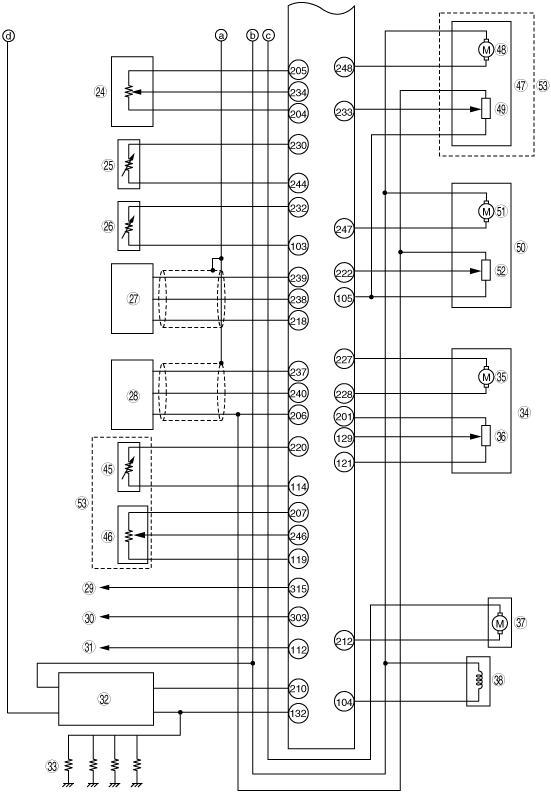

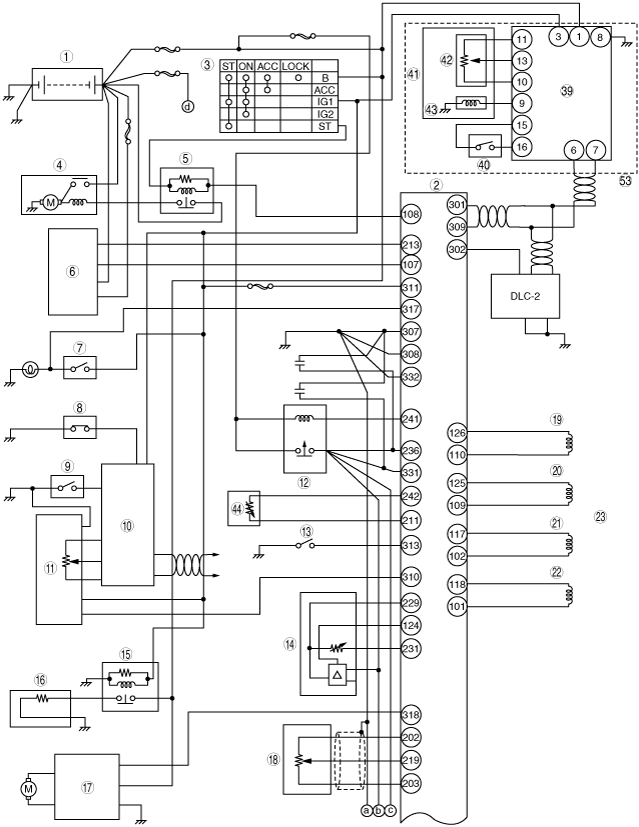

ENGINE CONTROL SYSTEM WIRING DIAGRAM[MZ-CD 1.6 (Y6)]


id0140b2100400

am3zzn00000548
am3zzn00000549

1
Battery
2
PCM (Built-in BARO sensor)
3
Engine switch
4
Starter
5
Starter relay
6
Generator (output signal)
7
Brake switch
8
BPP switch
9
CPP switch
10
Instrument cluster
11
APP sensor
12
PCM control relay
13
Oil pressure switch
14
Combined IAT sensor and MAF sensor
15
Fuel warmer relay
16
Fuel warmer
17
Fan control unit
18
Fuel pressure sensor
19
No.2
20
No.3
21
No.4
22
No.1
23
Fuel injector
24
MAP sensor
25
ECT sensor
26
Fuel temperature sensor
27
CKP sensor
28
CMP sensor
29
Refrigerant pressure switch
30
A/C cycling switch
31
A/C relay
32
Glow relay
33
Glow plug
34
EGR valve
35
EGR valve servo motor
36
EGR valve position sensor
37
Fuel metering valve
38
VBC solenoid valve
39
Fuel additive control module
40
Fuel-filler switch
41
Fuel additive tank
42
Fuel additive level sensor
43
Fuel additive pump unit
44
IAT sensor No.2
45
Catalyst exhaust gas temperature sensor
46
Diesel particulate filter differential pressure sensor
47
Air bypass valve
48
Air bypass valve actuator
49
Air bypass valve position sensor
50
Intake throttle valve
51
Intake throttle valve actuator
52
Intake throttle valve position sensor
53
High power-Euro 4
