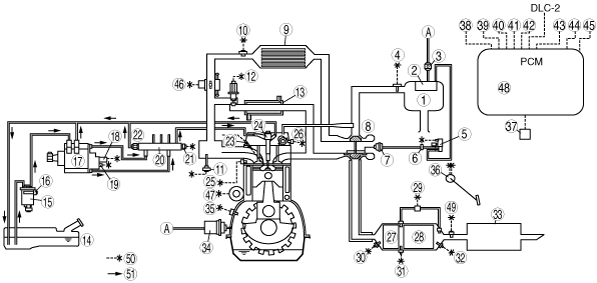

ENGINE CONTROL SYSTEM DIAGRAM [MZR-CD (RF Turbo)]
id0140f1100300
am3zzn00001737
|
1
|
Air cleaner
|
2
|
Vacuum chamber
|
3
|
VBC check valve
|
4
|
MAF/IAT sensor
|
5
|
VBC solenoid valve
|
6
|
Vacuum damper
|
7
|
Guide blade actuator
|
8
|
Turbocharger
|
9
|
Charge air cooler
|
10
|
IAT sensor No.2
|
11
|
Boost sensor
|
12
|
EGR valve
|
13
|
EGR cooler
|
14
|
Fuel tank
|
15
|
Fuel filter
|
16
|
Fuel warmer
|
17
|
Supply pump
|
18
|
Suction control valve
|
19
|
Fuel temperature sensor
|
20
|
Common rail
|
21
|
Fuel pressure sensor
|
22
|
Fuel pressure limiter
|
23
|
Glow plug
|
24
|
Fuel injector
|
25
|
ECT sensor
|
26
|
CMP sensor
|
27
|
Oxidation catalytic converter
|
28
|
Diesel particulate filter
|
29
|
Exhaust gas pressure sensor (with exhaust gas pressure correction temperature sensor)
|
30
|
Exhaust gas temperature sensor (upper)
|
31
|
Exhaust gas temperature sensor (middle)
|
32
|
Exhaust gas temperature sensor (lower)
|
33
|
Main silencer
|
34
|
Vacuum pump
|
35
|
CKP sensor
|
36
|
APP sensor
|
37
|
Glow plug relay
|
38
|
PCM control relay (main relay)
|
39
|
Engine switch
|
40
|
Starter relay
|
41
|
Neutral switch
|
42
|
A/C relay
|
43
|
Clutch switch
|
44
|
CAN bus
|
45
|
PSP switch
|
46
|
Intake shutter valve
|
47
|
Generator
|
48
|
BARO sensor (built into PCM)
|
49
|
A/F sensor
|
50
|
To PCM
|
51
|
Fuel flow
|
