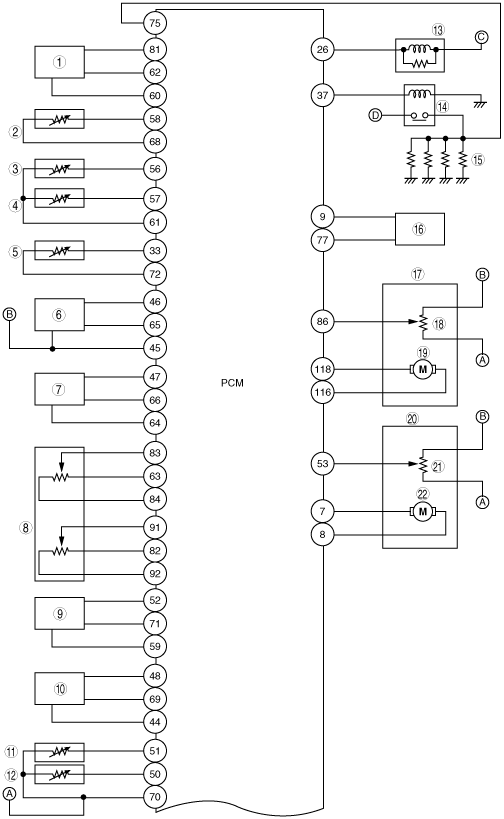

ENGINE CONTROL SYSTEM WIRING DIAGRAM [MZR-CD (RF Turbo)]


id0140f1100400

am3zzn00001547

1
Exhaust gas pressure sensor
2
Exhaust gas pressure correction temperature sensor
3
Exhaust gas temperature sensor (upper)
4
Exhaust gas temperature sensor (middle)
5
Exhaust gas temperature sensor (lower)
6
CKP sensor
7
CMP sensor
8
APP sensor
9
Boost sensor
10
Fuel pressure sensor
11
ECT sensor
12
Fuel temperature sensor
13
A/C relay
14
Glow plug relay
15
Glow plug
16
Generator
17
Intake shutter valve
18
Intake shutter valve position sensor
19
Intake shutter valve actuator
20
EGR valve
21
EGR valve position sensor
22
DC motor

am3zzn00001548

23
IAT sensor No.2
24
MAF/IAT sensor
25
IAT sensor
26
MAF sensor
27
Refrigerant pressure switch (high)
28
Refrigerant pressure switch (middle)
29
Neutral switch
30
Clutch switch
31
PSP switch
32
Starter relay
33
Starter
34
Brake switch
35
Cruise control switch
36
VBC solenoid valve
37
Suction control valve
38
PCM control relay (main relay)
39
Engine switch (IG1)
40
Engine switch (IG2)
41
Engine switch (ST)
42
Battery
43
Fuel injector No.3
44
Fuel injector No.2
45
Fuel injector No.4
46
Fuel injector No.1
47
Cooling fan relay
48
Fan control module
49
Cooling fan
50
A/F sensor heater
51
A/F sensor
