ELECTRONIC CONTROL SYSTEM CONSTRUCTION[FN4A-EL]


id051701100100

ZY, Z6

am3zzn00001219

1
AT warning light
2
Gear position indicator light
3
Selector indicator light
4
M range switch
5
Up switch
6
Down switch
7
Brake switch
8
APP sensor (ZY)
9
ECT sensor
10
CKP sensor
11
TP sensor (Z6)
12
MAF sensor
13
Input/turbine speed sensor
14
Control valve (With TFT sensor and solenoid valves)
15
TR switch

LF

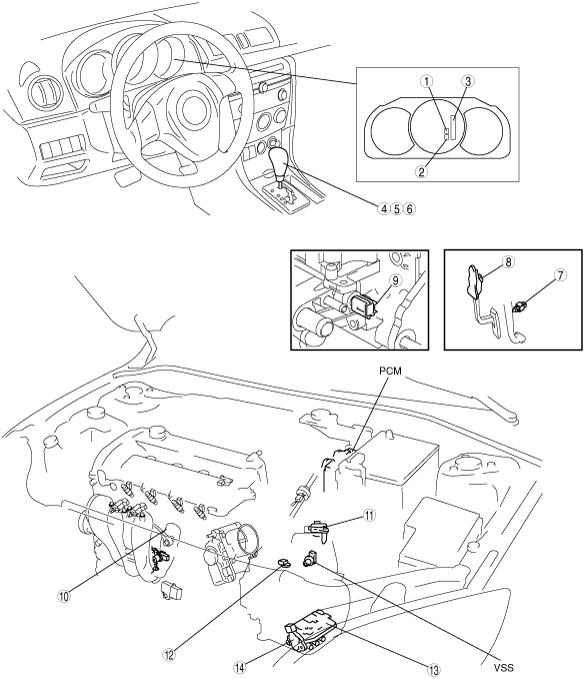

am3zzn00000593

1
AT warning light
2
Gear position indicator light
3
Selector indicator light
4
M range switch
5
Up switch
6
Down switch
7
Brake switch
8
APP sensor
9
ECT sensor
10
CKP sensor
11
MAF sensor
12
Input/turbine speed sensor
13
Control valve (With TFT sensor and solenoid valves)
14
TR switch
