REVERSE IDLER GEAR COMPONENT DISASSEMBLY


id051500168300

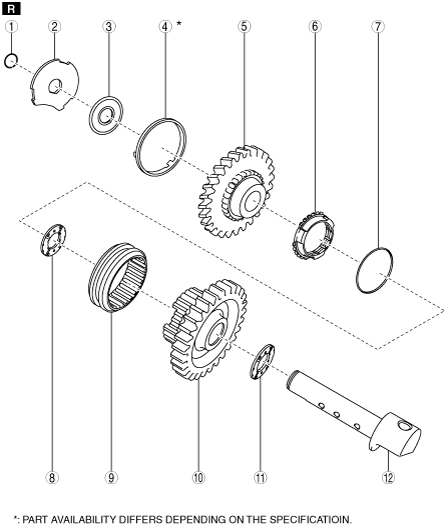

1.  Disassemble the reverse idler gear component in the order shown in the figure.

bc62zm00000059

1
Clip
2
Shim
3
Needle bearing
4
Friction damper
5
Reverse idler gear
6
Synchronizer ring
7
Reverse synchronizer key spring
8
Thrust washer
9
Clutch hub sleeve
10
Reverse idler gear
11
Thrust washer
12
Reverse gear shaft
