HVAC SYSTEM WIRING DIAGRAM [FULL-AUTO AIR CONDITIONER]


id0703c1800100

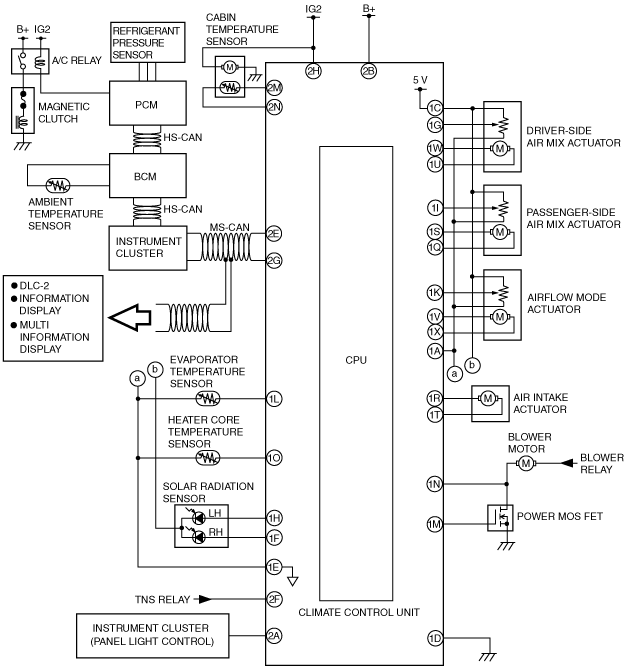

SKYACTIV-G 2.0

am3zzw00010934

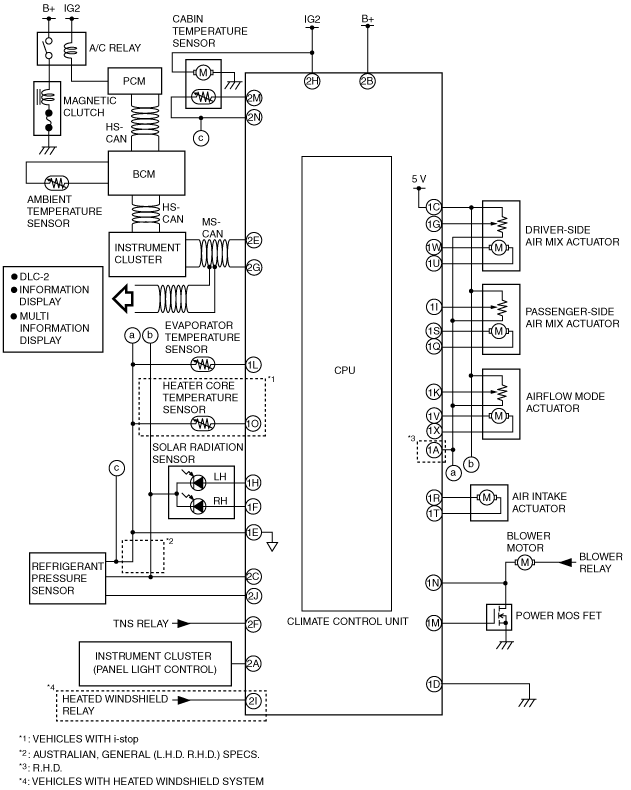

MZR 2.0, MZR 2.0 DISI i-stop, MZR 2.3 DISI Turbo, MZR 2.5

am3zzw00010935

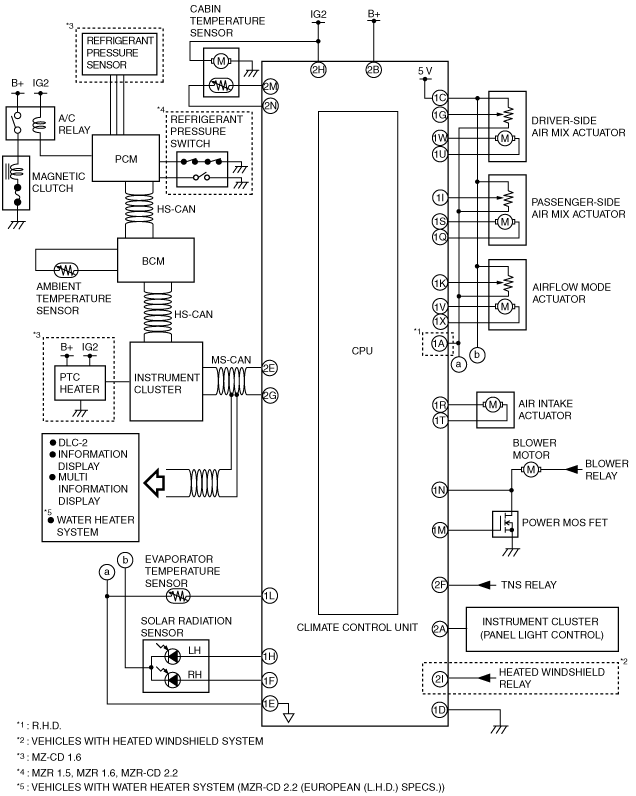

MZR 1.5, MZR 1.6, MZ-CD 1.6, MZR-CD 2.2

am3zzw00010936
