ROOF CARRIER BRACKET REMOVAL/INSTALLATION


id091600801700


4SD

1.  Disconnect the negative battery cable. (See NEGATIVE BATTERY CABLE DISCONNECTION/CONNECTION [MZR 1.6].) (See NEGATIVE BATTERY CABLE DISCONNECTION/CONNECTION [SKYACTIV-G 1.5, SKYACTIV-G 2.0, SKYACTIV-G 2.5].) (See NEGATIVE BATTERY CABLE DISCONNECTION/CONNECTION [SKYACTIV-D 2.2].)(See NEGATIVE BATTERY CABLE DISCONNECTION/CONNECTION [SKYACTIV-D 1.5].)

2.  Remove the following parts:

(1)  A-pillar trim (See A-PILLAR TRIM REMOVAL/INSTALLATION.)
(2)  Sunvisor (See SUNVISOR REMOVAL/INSTALLATION.)
(3)  Front map light (dual light type) (See FRONT MAP LIGHT REMOVAL/INSTALLATION.)
(4)  Assist handle (See ASSIST HANDLE REMOVAL/INSTALLATION.)
(5)  Front scuff plate (See FRONT SCUFF PLATE REMOVAL/INSTALLATION.)
(6)  Rear scuff plate (See REAR SCUFF PLATE REMOVAL/INSTALLATION.)
(7)  B-pillar lower trim (See B-PILLAR LOWER TRIM REMOVAL/INSTALLATION.)
(8)  Adjust anchor cover (See FRONT SEAT BELT REMOVAL/INSTALLATION.)
(9)  Upper anchor installation bolt on the seat belt (See FRONT SEAT BELT REMOVAL/INSTALLATION.)
(10)  B-pillar upper trim (See B-PILLAR UPPER TRIM REMOVAL/INSTALLATION.)

3.  Set the tire house trim aside. (See TIRE HOUSE TRIM REMOVAL/INSTALLATION.)

4.  Remove the following parts:

(1)  C-pillar trim (See C-PILLAR TRIM REMOVAL/INSTALLATION.)
(2)  Upper panel (See UPPER PANEL REMOVAL.) (See UPPER PANEL INSTALLATION.)
(3)  Rear console (See REAR CONSOLE REMOVAL/INSTALLATION.)
(4)  Shift lever knob (MTX) (See MANUAL TRANSAXLE SHIFT MECHANISM REMOVAL/INSTALLATION [F35M-R].) (See MANUAL TRANSAXLE SHIFT MECHANISM REMOVAL/INSTALLATION [C66M-R].) (See MANUAL TRANSAXLE SHIFT MECHANISM REMOVAL/INSTALLATION [D66M-R].)
(5)  Selector lever knob (ATX) (See AUTOMATIC TRANSAXLE SHIFT MECHANISM REMOVAL/INSTALLATION.)
(6)  Shift panel (See SHIFT PANEL REMOVAL/INSTALLATION.)
(7)  Front console box (See FRONT CONSOLE BOX REMOVAL/INSTALLATION.)
(8)  CD player (with CD player) (See CD PLAYER REMOVAL.) (See CD PLAYER INSTALLATION.)
(9)  Glove compartment (See GLOVE COMPARTMENT REMOVAL/INSTALLATION.)
(10)  Decoration panel (See DECORATION PANEL REMOVAL/INSTALLATION.)
(11)  Side wall (See SIDE WALL REMOVAL/INSTALLATION.)
(12)  Front console (See FRONT CONSOLE REMOVAL/INSTALLATION.)

5.  Set the selector lever component aside. (ATX) (See AUTOMATIC TRANSAXLE SHIFT MECHANISM REMOVAL/INSTALLATION.)

6.  Set the shift lever component aside. (MTX) (See MANUAL TRANSAXLE SHIFT MECHANISM REMOVAL/INSTALLATION [F35M-R].) (See MANUAL TRANSAXLE SHIFT MECHANISM REMOVAL/INSTALLATION [C66M-R].) (See MANUAL TRANSAXLE SHIFT MECHANISM REMOVAL/INSTALLATION [D66M-R].)

7.  Remove the headliner. (See HEADLINER REMOVAL/INSTALLATION.)

8.  Remove the nuts shown in the figure.

am3uuw00011761

9.  Remove the roof carrier brackets.

10.  Install in the reverse order of removal.

Note

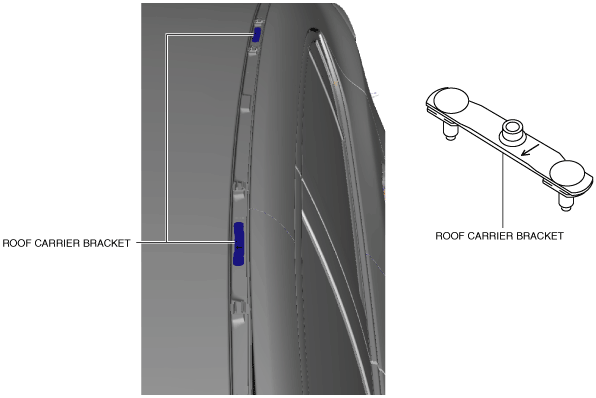

•  Install the roof carrier brackets so that the arrow on it faces inward.
am3uuw00011762

5HB

1.  Disconnect the negative battery cable. (See NEGATIVE BATTERY CABLE DISCONNECTION/CONNECTION [MZR 1.6].) (See NEGATIVE BATTERY CABLE DISCONNECTION/CONNECTION [SKYACTIV-G 1.5, SKYACTIV-G 2.0, SKYACTIV-G 2.5].) (See NEGATIVE BATTERY CABLE DISCONNECTION/CONNECTION [SKYACTIV-D 2.2].)(See NEGATIVE BATTERY CABLE DISCONNECTION/CONNECTION [SKYACTIV-D 1.5].)

2.  Remove the following parts:

(1)  A-pillar trim (See A-PILLAR TRIM REMOVAL/INSTALLATION.)
(2)  Sunvisor (See SUNVISOR REMOVAL/INSTALLATION.)
(3)  Front map light (dual light type) (See FRONT MAP LIGHT REMOVAL/INSTALLATION.)
(4)  Assist handle (See ASSIST HANDLE REMOVAL/INSTALLATION.)
(5)  Front scuff plate (See FRONT SCUFF PLATE REMOVAL/INSTALLATION.)
(6)  Rear scuff plate (See REAR SCUFF PLATE REMOVAL/INSTALLATION.)
(7)  B-pillar lower trim (See B-PILLAR LOWER TRIM REMOVAL/INSTALLATION.)
(8)  Adjust anchor cover (See FRONT SEAT BELT REMOVAL/INSTALLATION.)
(9)  Upper anchor installation bolt on the seat belt (See FRONT SEAT BELT REMOVAL/INSTALLATION.)
(10)  B-pillar upper trim (See B-PILLAR UPPER TRIM REMOVAL/INSTALLATION.)

3.  Set the tire house trim aside. (See TIRE HOUSE TRIM REMOVAL/INSTALLATION.)

4.  Remove the following parts:

(1)  Rear package tray (See REAR PACKAGE TRAY REMOVAL/INSTALLATION.)
(2)  Trunk covering (See TRUNK COVERING REMOVAL/INSTALLATION.)
(3)  Trunk board (See TRUNK BOARD REMOVAL/INSTALLATION.)
(4)  Trunk end trim (See TRUNK END TRIM REMOVAL/INSTALLATION.)
(5)  Trunk side upper trim (See TRUNK SIDE UPPER TRIM REMOVAL/INSTALLATION.)
(6)  Trunk side trim (LH only) (See TRUNK SIDE TRIM REMOVAL/INSTALLATION.)
(7)  C-pillar trim (See C-PILLAR TRIM REMOVAL/INSTALLATION.)
(8)  Upper panel (See UPPER PANEL REMOVAL.) (See UPPER PANEL INSTALLATION.)
(9)  Rear console (See REAR CONSOLE REMOVAL/INSTALLATION.)
(10)  Shift lever knob (MTX) (See MANUAL TRANSAXLE SHIFT MECHANISM REMOVAL/INSTALLATION [F35M-R].) (See MANUAL TRANSAXLE SHIFT MECHANISM REMOVAL/INSTALLATION [C66M-R].) (See MANUAL TRANSAXLE SHIFT MECHANISM REMOVAL/INSTALLATION [D66M-R].)
(11)  Selector lever knob (ATX) (See AUTOMATIC TRANSAXLE SHIFT MECHANISM REMOVAL/INSTALLATION.)
(12)  Shift panel (See SHIFT PANEL REMOVAL/INSTALLATION.)
(13)  Front console box (See FRONT CONSOLE BOX REMOVAL/INSTALLATION.)
(14)  CD player (with CD player) (See CD PLAYER REMOVAL.) (See CD PLAYER INSTALLATION.)
(15)  Glove compartment (See GLOVE COMPARTMENT REMOVAL/INSTALLATION.)
(16)  Decoration panel (See DECORATION PANEL REMOVAL/INSTALLATION.)
(17)  Side wall (See SIDE WALL REMOVAL/INSTALLATION.)
(18)  Front console (See FRONT CONSOLE REMOVAL/INSTALLATION.)

5.  Set the selector lever component aside. (ATX) (See AUTOMATIC TRANSAXLE SHIFT MECHANISM REMOVAL/INSTALLATION.)

6.  Set the shift lever component aside. (MTX) (See MANUAL TRANSAXLE SHIFT MECHANISM REMOVAL/INSTALLATION [F35M-R].) (See MANUAL TRANSAXLE SHIFT MECHANISM REMOVAL/INSTALLATION [C66M-R].) (See MANUAL TRANSAXLE SHIFT MECHANISM REMOVAL/INSTALLATION [D66M-R].)

7.  Remove the headliner. (See HEADLINER REMOVAL/INSTALLATION.)

8.  Remove the nuts shown in the figure.

am3uuw00011761

9.  Remove the roof carrier brackets.

10.  Install in the reverse order of removal.

Note
•  Install the roof carrier brackets so that the arrow on it faces inward.
am3uuw00011762
