EMISSION SYSTEM STRUCTURAL VIEW [MZR-CD (RF Turbo)]


id0116f1100200

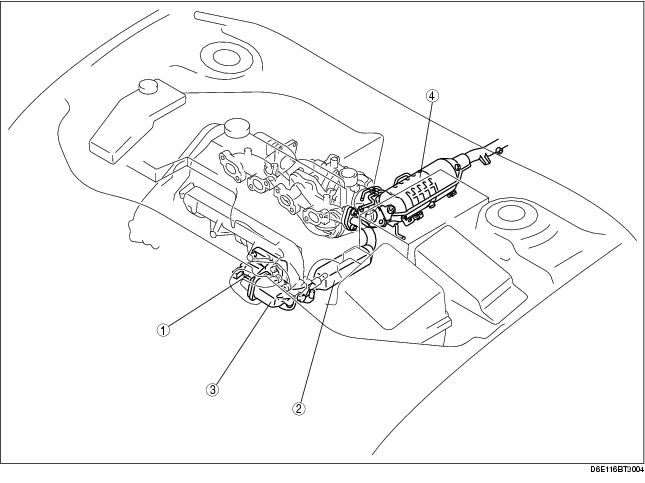

Engine Compartment Side

Fuel Tank Side

.

1
EGR valve
2
EGR cooler
3
Intake shutter valve
4
Oxidation catalytic converter (built- in diesel particulate filter)
5
Evaporative chamber
6
Rollover valve
7
Check valve (two-way)
