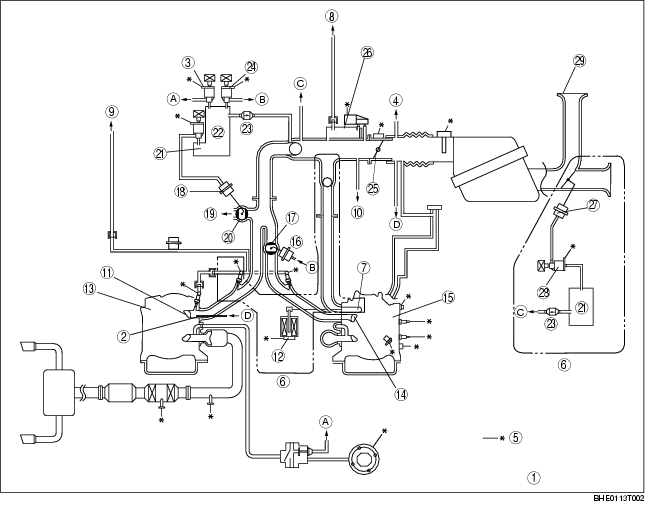

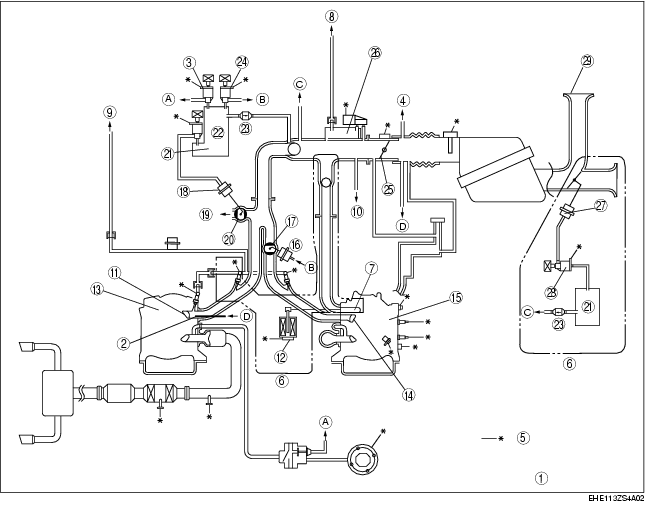

INTAKE-AIR SYSTEM DIAGRAM


id011300102200

Applied VIN (assumed):

JM0 FE13100 100001-JM0 FE13100 104448

JMZ SE1736*# 100001-JMZ SE1736*# 139814

JMZ SE17N2*# 100001-JMZ SE17N2*# 139814

JMZ SE17360# 100001-JMZ SE17360# 139814

JMZ SE17N20# 100001-JMZ SE17N20# 139814

Applied VIN(assumed):

JM0 FE13100 104449-

JMZ SE1736*# 139815-

JMZ SE17N2*# 139815-

JMZ SE17360# 139815-

JMZ SE17N20# 139815-

1
Illustration shows 13B-MSP (High power)
2
Jet air fuel mixing nozzle
3
AIR solenoid valve
4
To metering oil nozzle
5
To PCM
6
13B-MSP (High Power)
7
Auxiliary port/APV valve
8
To charcoal canister
9
To fuel tank
10
To power brake unit
11
Primary port
12
APV motor
13
Intermediate housing
14
Secondary port
15
Front housing
16
SSV actuator
17
SSV
18
VDI actuator
19
To rear primary/secondary ports
20
VDI valve
21
Vacuum chamber
22
VDI solenoid valve
23
Check valve
24
SSV solenoid valve
25
Throttle valve
26
Catch tank
27
VFAD actuator
28
VFAD solenoid valve
29
VFAD
