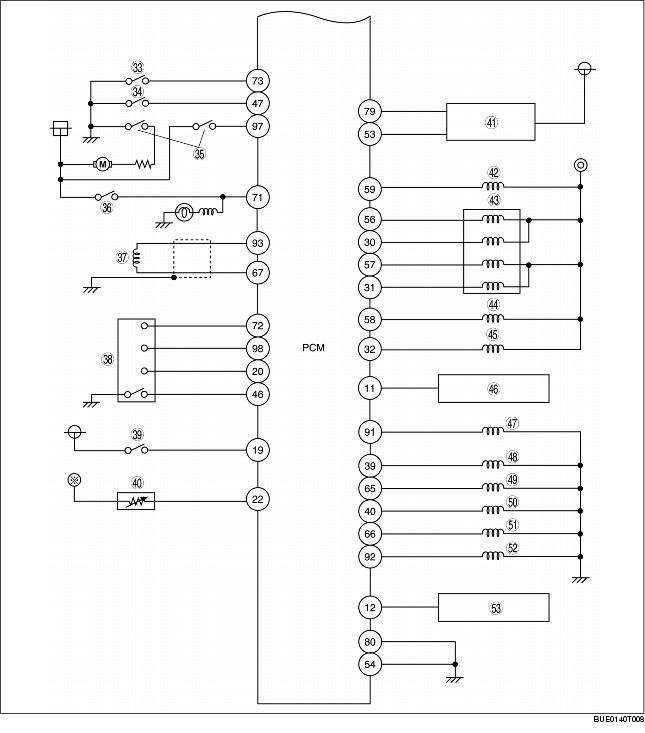

ENGINE CONTROL SYSTEM WIRING DIAGRAM [L3 R.H.D.]


BUE014000000N04

1
HO2S
2
TP sensor
3
MAP sensor
4
ECT sensor
5
IAT sensor
6
MAF sensor
7
CAN
8
KS
9
CKP sensor
10
CMP sensor
11
Generator
12
Fuel injector No.1
13
Fuel injector No.2
14
Fuel injector No.3
15
Fuel injector No.4
16
IAC valve
17
HO2S heater
18
A/C relay
19
Fuel pump relay
20
Input
21
Output
22
Coil antenna
23
Security light
24
TR switch
25
Starter relay
26
Starter
27
Generator
28
Main relay
29
Ignition switch
30
Battery
31
Without immobilizer system
32
With immobilizer system

33
Refrigerant pressure switch (medium)
34
PSP switch
35
Refrigerant pressure switch (high, low)
36
Brake switch
37
Input/turbine speed sensor
38
TR switch
39
HOLD switch
40
TFT sensor
41
Ignition coil
42
Purge solenoid valve
43
EGR valve
44
Variable tumble solenoid valve
45
Variable intake-air solenoid valve
46
Fan control module
47
Pressure control solenoid
48
3-2 timing solenoid
49
TCC control solenoid
50
Shift solenoid C
51
Shift solenoid B
52
Shift solenoid A
53
Instrument cluster
