Fuses in Luggage Compartment, Right
Fuses
Fuses in luggage compartment, right

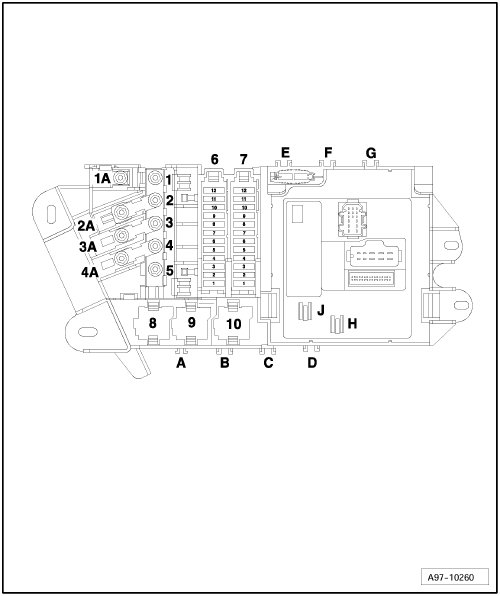

Position of fuses on fuse panel, from model year 2005
1 - Wire connector to fuse carrier ST1 and ST2
1A - Safety Fuse -S131- not used
2A - Safety Fuse -S132- (strip fuse 150A)
3A - Safety Fuse -S133- (strip fuse 80A, only council models), Safety Fuse -S133- (strip fuse 40A, only driving school and Taxi models)
4A - Safety Fuse -S134- not used
5 - Wire connector from battery +
6 - Fuse Carrier ST1 (black)
7 - Fuse Carrier ST2 (brown)
B - Not used
C - Heated Rear Window Fuse -S41- (40A) (through October 2005)
D - Not used
E - Not used
F - Not used
G - Not used
H - Heated Rear Window Fuse -S41- (40A) (from November 2005)
J - Not used

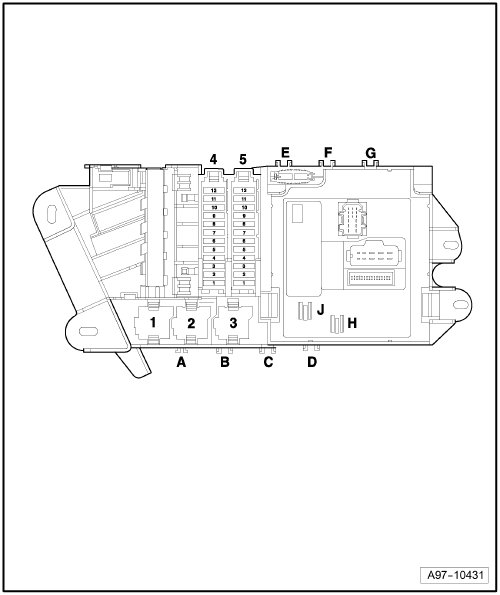

Position of fuses on fuse panel, from model year 2007
4 - Fuse Carrier ST1 (black)
5 - Fuse Carrier ST2 (brown)
A - Not used
B - Hazard Alarm Control Module -J476- (15 A), only right-hand drive
C - Not used
D - Signal System Control Head Control Module -J615- (25 A), only right-hand drive
E - Not used
F - Not used
G - Not used
H - Heated Rear Window Fuse -S41- (40 A)
J - Not used
