DME System 2 Diagrams
Injection Electronics (Motronic Control Unit II). Wiring Diagram:
IGNITION SWITCH, IGNITION COIL
Injection Electronics (Motronic Control Unit II). Wiring Diagram:
EVAP PURGE VALVE, EML ELECTRONIC CONTROL UNIT, ELECTRONIC TRANSMISSION CONTROL
Injection Electronics (Motronic Control Unit II). Wiring Diagram:
FUEL PUMP RELAY, OXYGEN SENSOR RELAY, FUEL PUMP
Injection Electronics (Motronic Control Unit II). Wiring Diagram:
FUEL INJECTORS

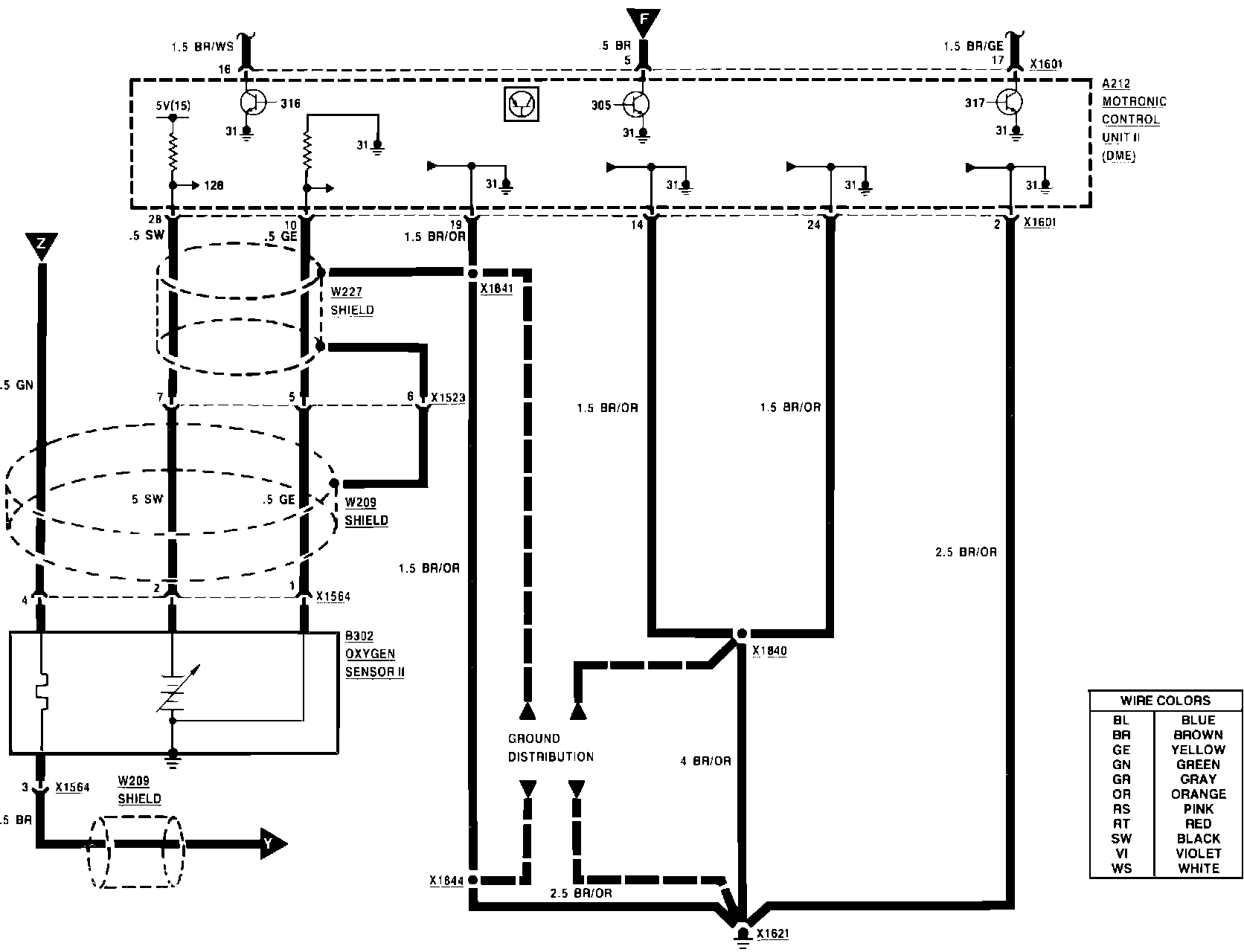

Injection Electronics (Motronic Control Unit II). Wiring Diagram:
OXYGEN SENSOR

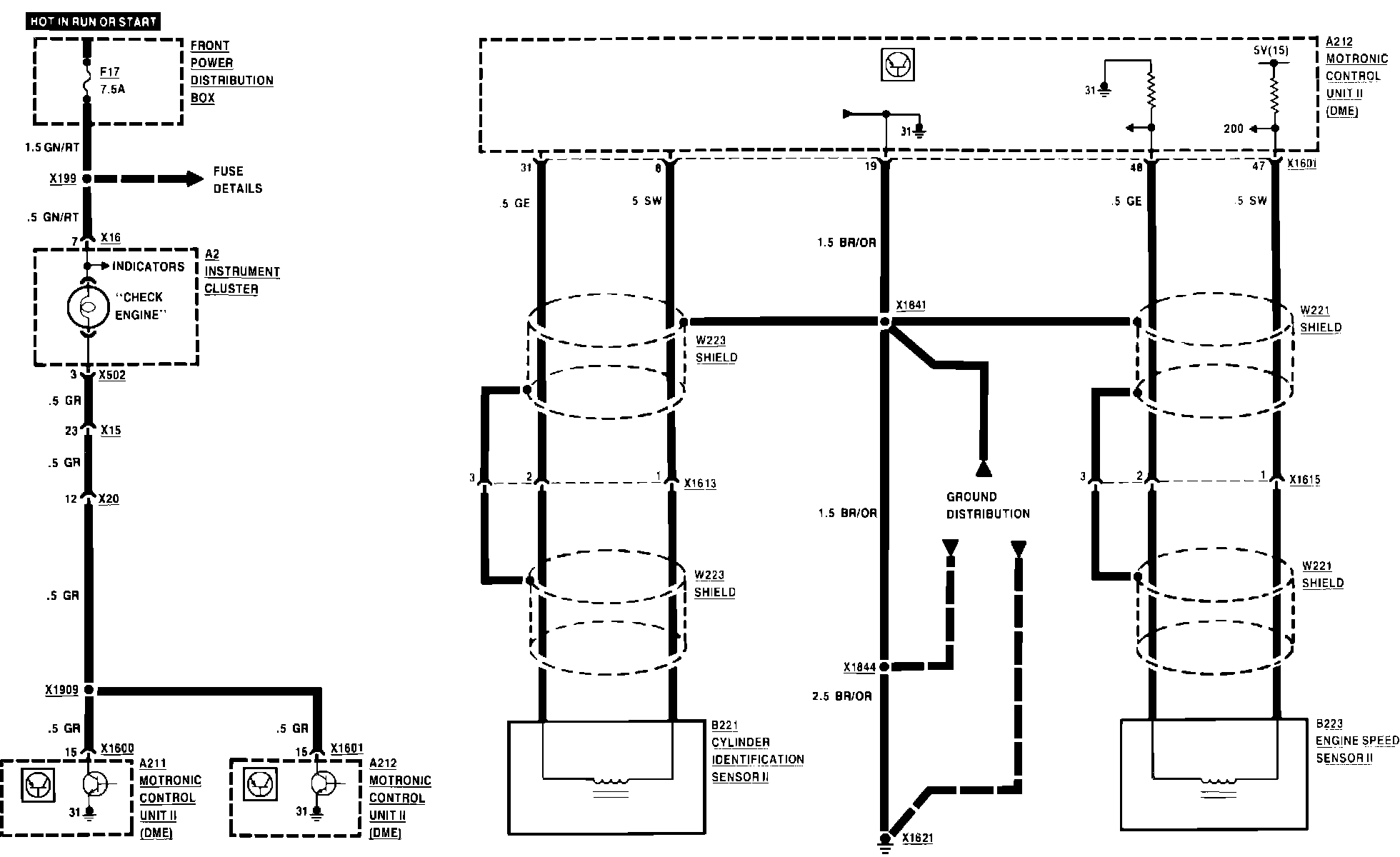

Injection Electronics (Motronic Control Unit II). Wiring Diagram:
CYLINDER I.D. SENSOR, ENGINE SPEED SENSOR
Injection Electronics (Motronic Control Unit II). Wiring Diagram:
AIR MASS METER, ANTI-THEFT MODULE, EML ELECTRONIC CONTROL UNIT

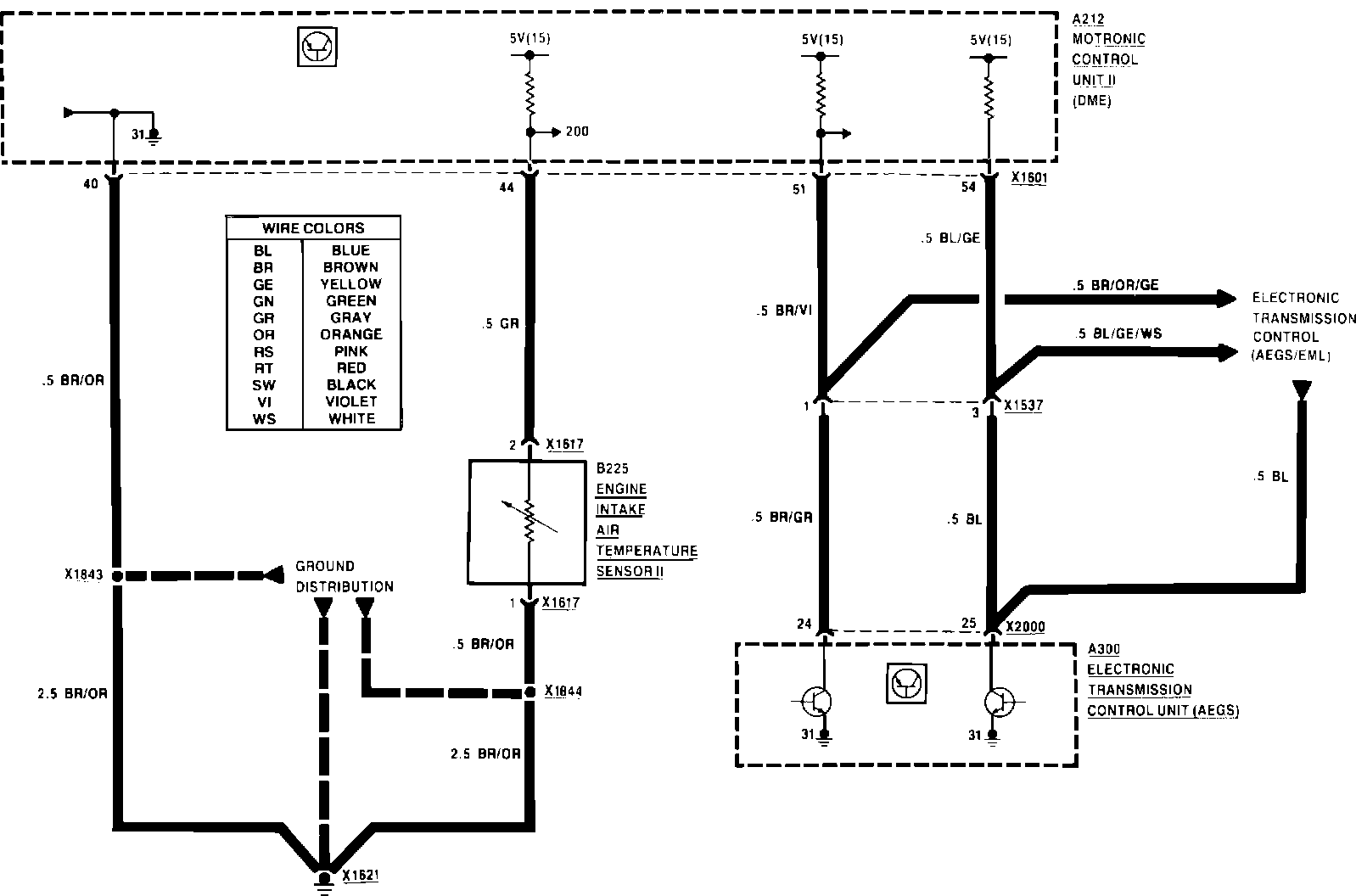

Injection Electronics (Motronic Control Unit II). Wiring Diagram:
INSTRUMENT CLUSTER, AIR INTAKE TEMPERATURE SENSOR
Injection Electronics (Motronic Control Unit II). Wiring Diagram:
WATER TEMPERATURE SENSOR
