Steering Mounted Controls Communication Module




Component ID: 263
Component : MODULE-STEERING CONTROL

Connector:
Name : MODULE-STEERING CONTROL
Color : BLACK
# of pins : 14




Pin Circuit Description
1 R63 20LG/WT DRIVER SQUIB 2 LINE 1
2 R61 20LG/VT DRIVER SQUIB 2 LINE 2
3 R45 20LG/OR DRIVER SQUIB 1 LINE 1
4 R43 20LG/BR DRIVER SQUIB 1 LINE 2
5 - -
6 - -
7 - -
8 Z910 20BK/TN GROUND
9 A913 20RD/GY FUSED B(+)
10 D65 20WT/BK CAN C BUS (+)
11 D64 20WT/LB CAN C BUS (-)
12 D54 20WT CAN B BUS (-)
13 D55 20WT/OR CAN B BUS (+)
14 - -

Component Location - 43




Component Location - 40




Component Location - 36




Component Location - 38

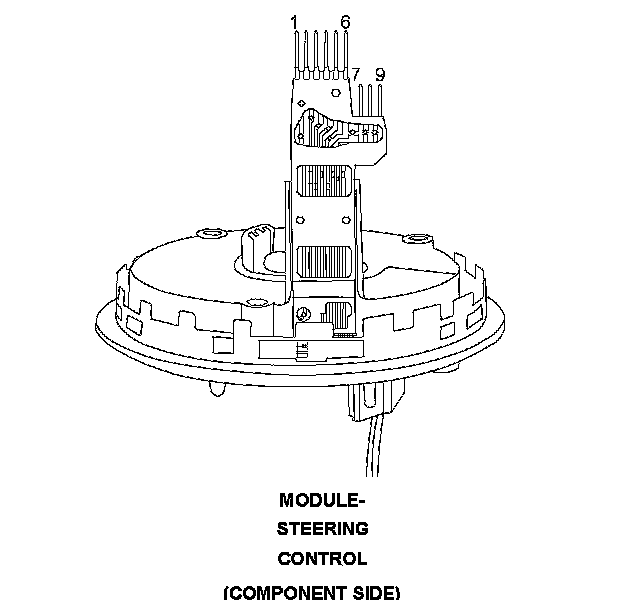

Connector:
Name : MODULE-STEERING CONTROL
Color :
# of pins : 9
Qualifier : (COMPONENT SIDE)




Pin Circuit Description
1 - -
2 - -
3 R43 DRIVER SQUIB 1 LINE 2
4 R45 DRIVER SQUIB 1 LINE 1
5 R61 DRIVER SQUIB 2 LINE 2
6 R63 DRIVER SQUIB 2 LINE 1
7 D500 LIN BUS
8 D501 LIN SLAVE RETURN
9 D502 LIN SLAVE FEED

Component Location - 43




Component Location - 40




Component Location - 36




Component Location - 38
