Instrument Cluster / Carrier




Component ID: 75
Component : CLUSTER

Connector:

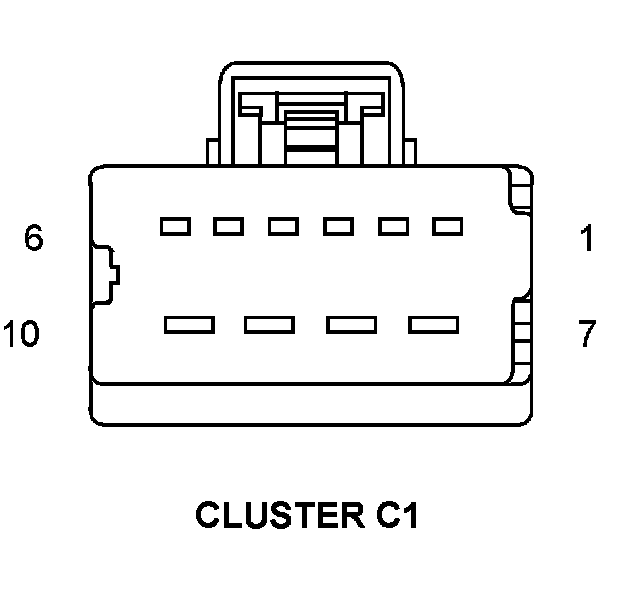

Name : CLUSTER C1
Color :
# of pins : 10




Pin Circuit Description
1 A932 18RD/WT DOOR LOCK POWER-FUSED B(+)
2 E12 20OR/GY PANEL LAMPS DRIVER
3 P237 20DG/TN SECONDARY UNLOCK DRIVER
4 P31 20TN/YL DECKLID RELEASE DRIVER
5 P238 20TN/DG DRIVER DOOR UNLOCK DRIVER
6 P235 20LG/TN SECONDARY LOCK DRIVER
7 P240 20TN/WT PASSENGER DOOR UNLOCK DRIVER
8 Z910 20BK GROUND
9 P33 20TN/DB DOOR LOCK DRIVER
10 A932 18RD/WT DOOR LOCK POWER-FUSED B(+)

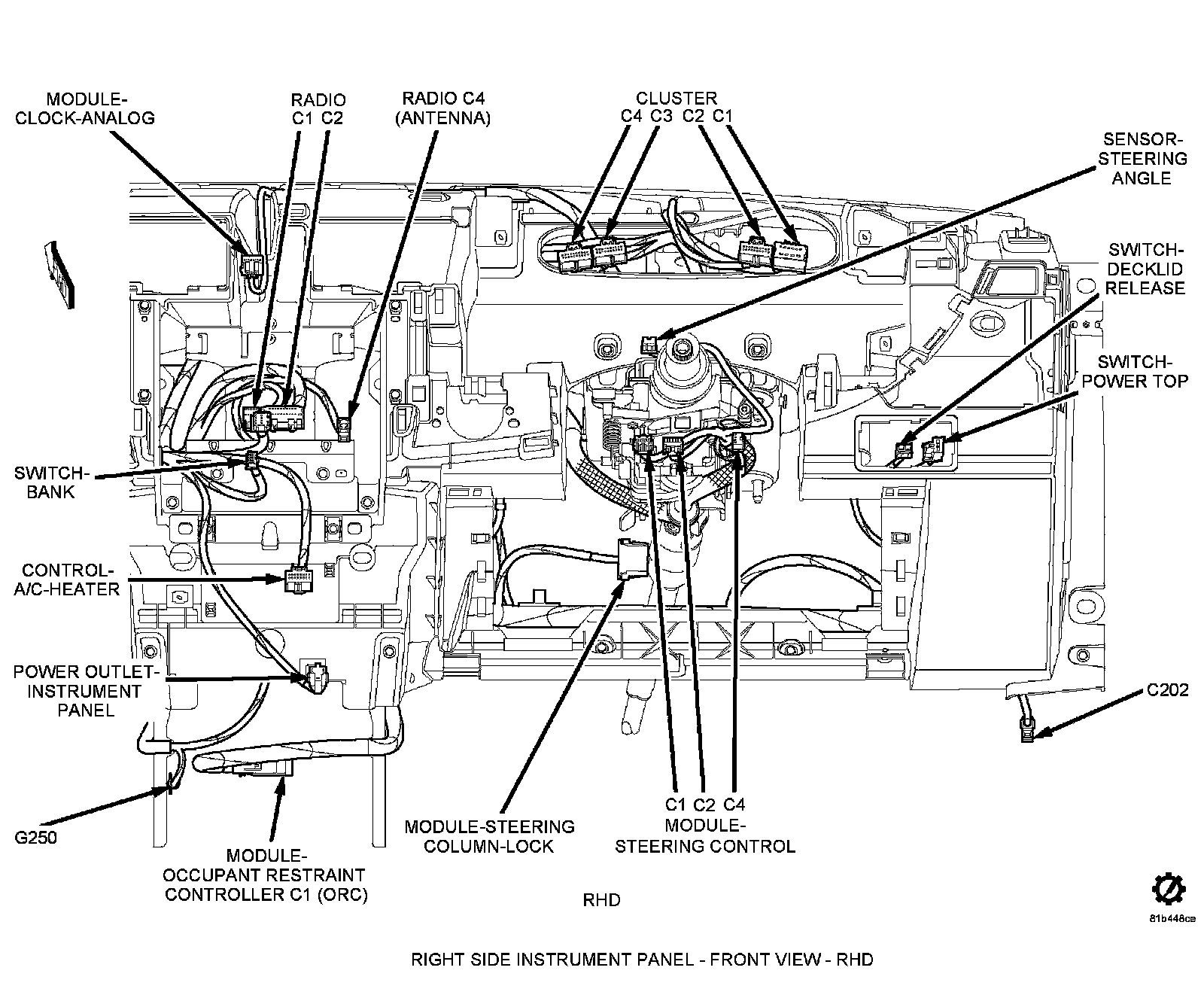

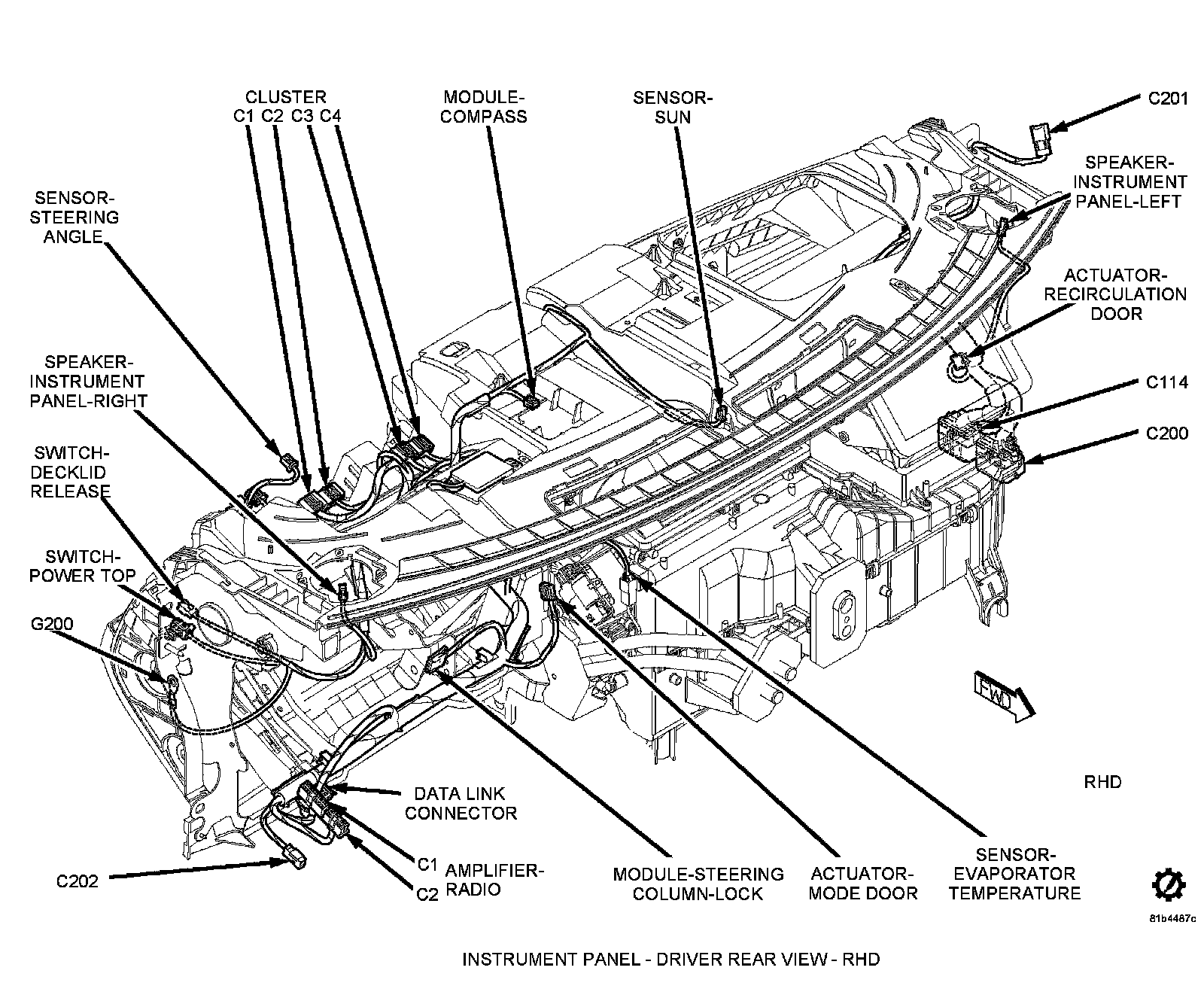

Component Location - 36




Component Location - 39




Component Location - 41




Component Location - 44




Component Location - 37




Component Location - 42






Connector:

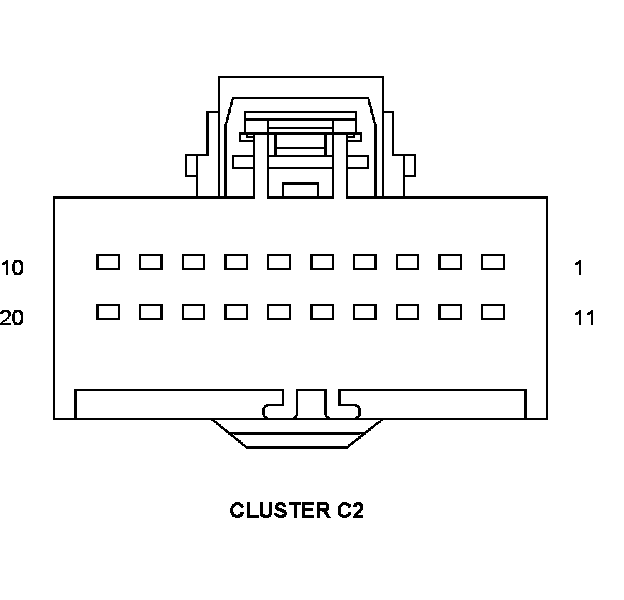

Name : CLUSTER C2
Color :
# of pins : 20




Pin Circuit Description
1 M25 20OR/LG COURTESY LAMPS DRIVER
2 M27 20YL/LB READING/RAIL LAMPS DRIVER
3 G75 22VT LEFT FRONT DOOR AJAR SWITCH SENSE
4 M24 20YL/WT COURTESY LAMPS DRIVER
5 G77 22VT/GY LEFT REAR DOOR AJAR SWITCH SENSE
6 G76 22VT/YL RIGHT REAR DOOR AJAR SWITCH SENSE
7 B25 22DG/WT PARK BRAKE SWITCH SENSE
8 L53 22DG/WT STOP LAMP SWITCH OUTPUT
9 A412 22RD/GY FUSED B(+) (I.O.D.)
10 Z910 22BK GROUND
11 G74 22VT/WT RIGHT FRONT DOOR AJAR SWITCH SENSE
12 R57 20LG/GY DRIVER SEAT BELT SWITCH SENSE
13 G78 22VT/OR DECKLID AJAR SWITCH SENSE
14 G38 20GY UGDO ENABLE CONTROL CIRCUIT
15 N5 20DB/OR FUEL LEVEL SIGNAL 2
16 N4 20DB/WT FUEL LEVEL SIGNAL 1
17 P696 22LG/OR PASSENGER DOOR LOCK SWITCH MUX
18 P697 22LG/VT DRIVER DOOR LOCK SWITCH MUX
19 - -
20 - -

Component Location - 36




Component Location - 39




Component Location - 41




Component Location - 44




Component Location - 37




Component Location - 42






Connector:

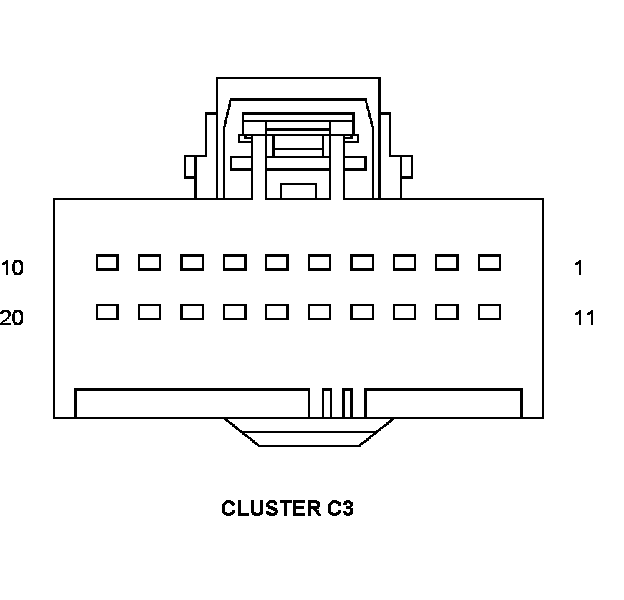

Name : CLUSTER C3
Color :
# of pins : 20




Pin Circuit Description
1 D506 20WT/DG LIN BUS
2 - -
3 - -
4 - -
5 - -
6 - -
7 - -
8 - -
9 X20 22GY/WT RADIO CONTROL MUX
10 X3 22DG/VT HORN SWITCH SENSE
11 F202 20PK/WT IGNITION SWITCH OUTPUT (RUN-START)
12 - -
13 P223 22LG/WT DECKLID RELEASE SWITCH SENSE
14 - -
15 - -
16 - -
17 - -
18 - -
19 - -
20 - -

Component Location - 36




Component Location - 39




Component Location - 41




Component Location - 44




Component Location - 37




Component Location - 42






Connector:

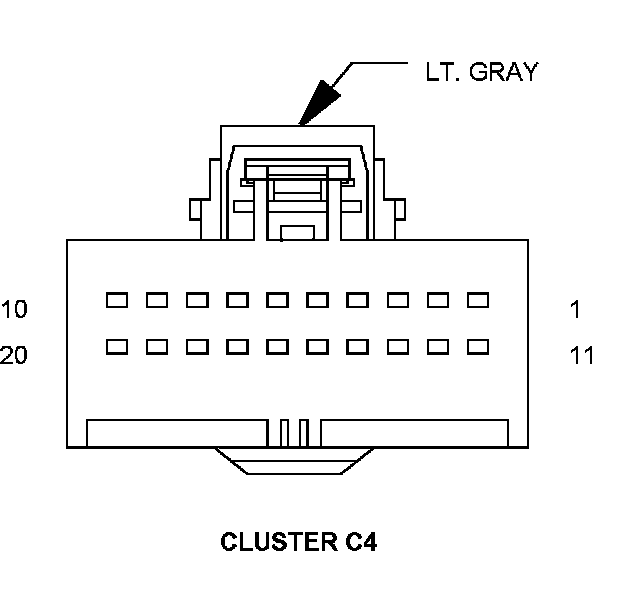

Name : CLUSTER C4
Color : LT. GRAY
# of pins : 20




Pin Circuit Description
1 Z910 22BK GROUND
2 - -
3 - -
4 - -
5 - -
6 - -
7 - -
8 K321 22BR/YL BRAKE TRANSMISSION SHIFT INTERLOCK SOLENOID UNLOCK
9 - -
10 - -
11 D54 20WT CAN B BUS (-)
12 D55 20WT/OR CAN B BUS (+)
13 X920 22GY/OR RADIO CONTROL MUX RETURN
14 - -
15 - -
16 - -
17 - -
18 - -
19 - -
20 - -

Component Location - 36




Component Location - 39




Component Location - 41




Component Location - 44




Component Location - 37




Component Location - 42
