C311
Component ID: 386
Component : C311

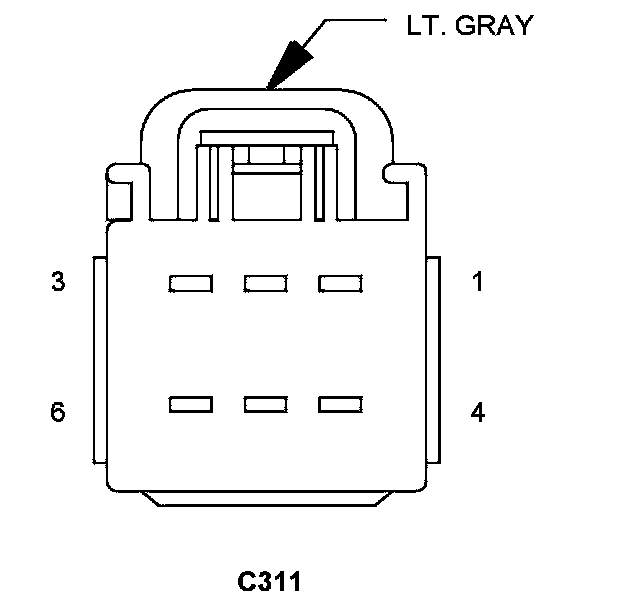

Connector:
Name : C311
Color : LT. GRAY
# of pins : 6
Gender : FEMALE
Pin Circuit Description
1 X214 18DG/DB AMPLIFIED LIFTGATE SPEAKER 1 (+)
2 X284 18DG/TN AMPLIFIED LIFTGATE SPEAKER 1 (-)
3 X212 18GY/DB AMPLIFIED LIFTGATE SPEAKER 2 (+)
4 X282 18GY/TN AMPLIFIED LIFTGATE SPEAKER 2 (-)
5 Z960 12BK/LB GROUND
6 C515 12LB/OR REAR WINDOW DEFOGGER CONTROL OUTPUT
Component Location - 61
Component Location - 64

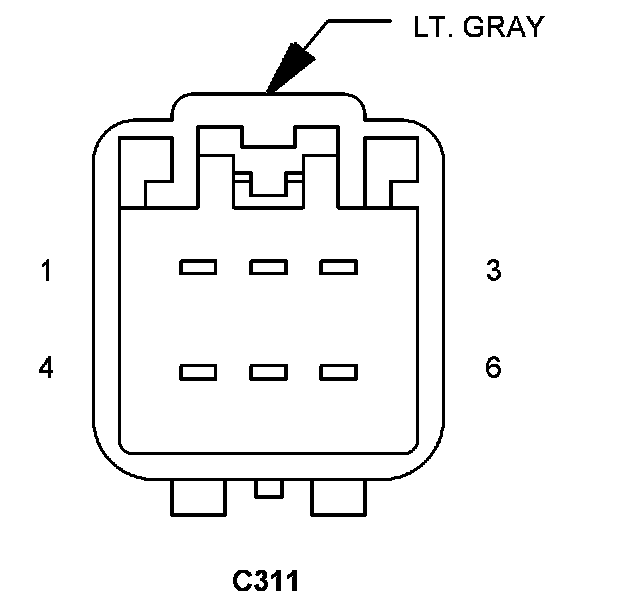

Connector:
Name : C311
Color : LT. GRAY
# of pins : 6
Gender : MALE
Pin Circuit Description
1 X214 18DG/DB AMPLIFIED LIFTGATE SPEAKER 1 (+)
2 X284 18DG/TN AMPLIFIED LIFTGATE SPEAKER 1 (-)
3 X212 18GY/DB AMPLIFIED LIFTGATE SPEAKER 2 (+)
4 X282 18GY/TN AMPLIFIED LIFTGATE SPEAKER 2 (-)
5 Z960 12BK/LB GROUND
6 C515 12LB/OR REAR WINDOW DEFOGGER CONTROL OUTPUT
Component Location - 61
Component Location - 64
