LDP Camera MALF


C1B00 LDP) CAMERA MALF





DTC Logic

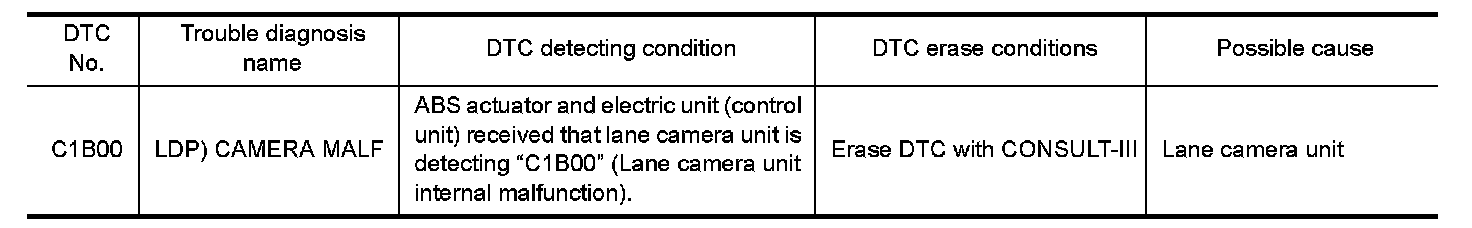

DTC DETECTION LOGIC

DTC DETECTION LOGIC:









Diagnosis Procedure
1.LANE CAMERA UNIT TROUBLE DIAGNOSIS
Perform trouble diagnosis of the lane camera unit for "C1B00 CAMERA UNIT MALF". Refer to Camera Unit MALF.
- GO TO 2.
2.ERASE DTC
Erase DTC memory of ABS actuator and electric unit (control unit) with self-diagnosis of CONSULT-III.
Is the DTC "C1B00" erased?
YES - INSPECTION END
NO - Replace ABS actuator and electric unit (control unit).
