Diagram

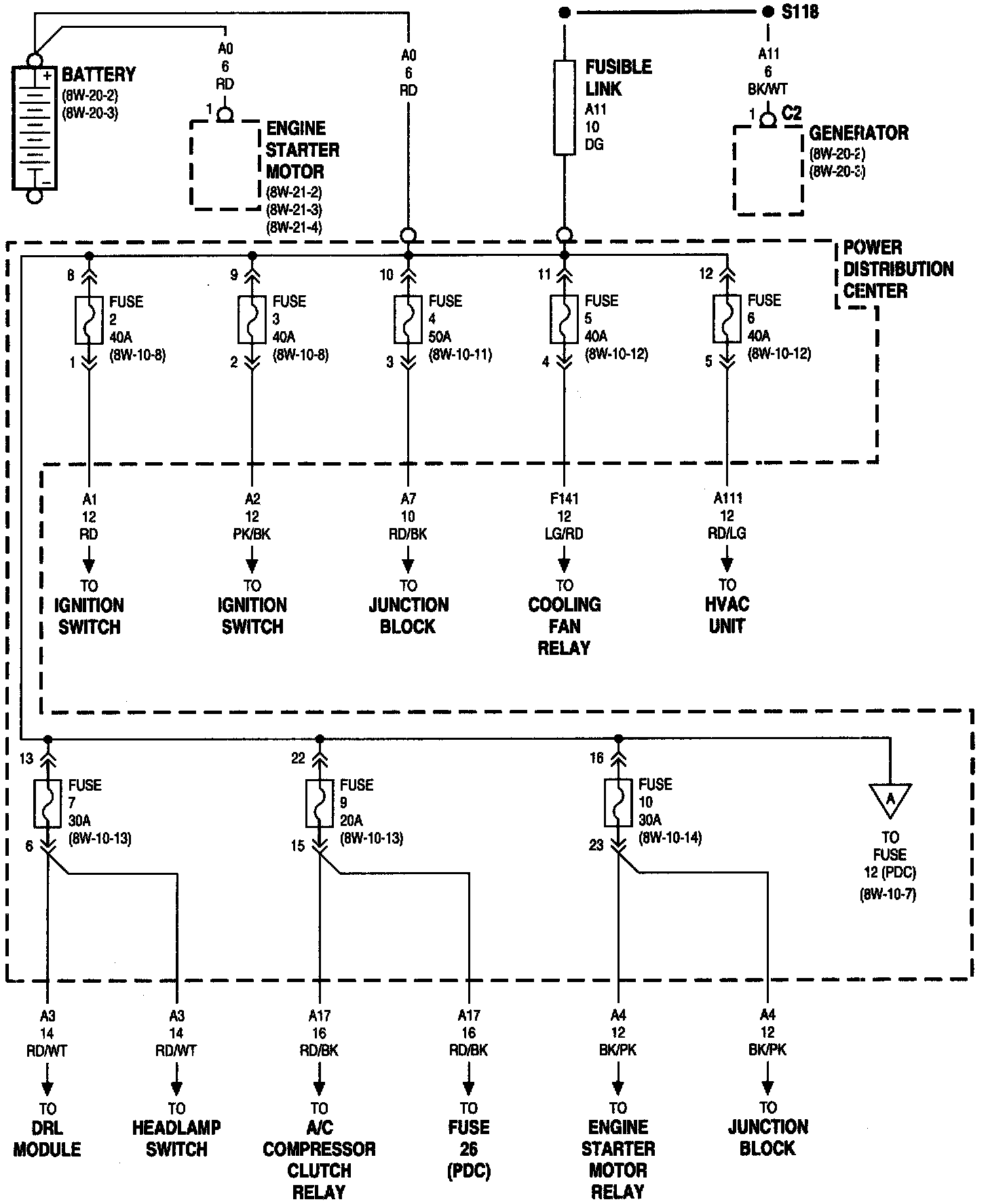

Power Distribution (Part 1 Of 15):
Battery
Engine Starter Motor
Fuse 2 (PDC)
Fuse 3 (PDC)
Fuse 4 (PDC)
Fuse 5 (PDC)
Fuse 6 (PDC)
Fuse 7 (PDC)
Fuse 9 (PDC)
Fuse 10 (PDC)
Fusible Link A11
Generator
Power Distribution (Part 2 Of 15):
Fuse 12 (PDC)
Fuse 13 (PDC)
Fuse 16 (PDC)
Fuse 17 (PDC)
Fuse 18 (PDC)
Fuse 19 (PDC)
Fuse 21 (PDC)
Fuse 22 (PDC)
Fuse 24 (PDC)
Fuse 25 (PDC)

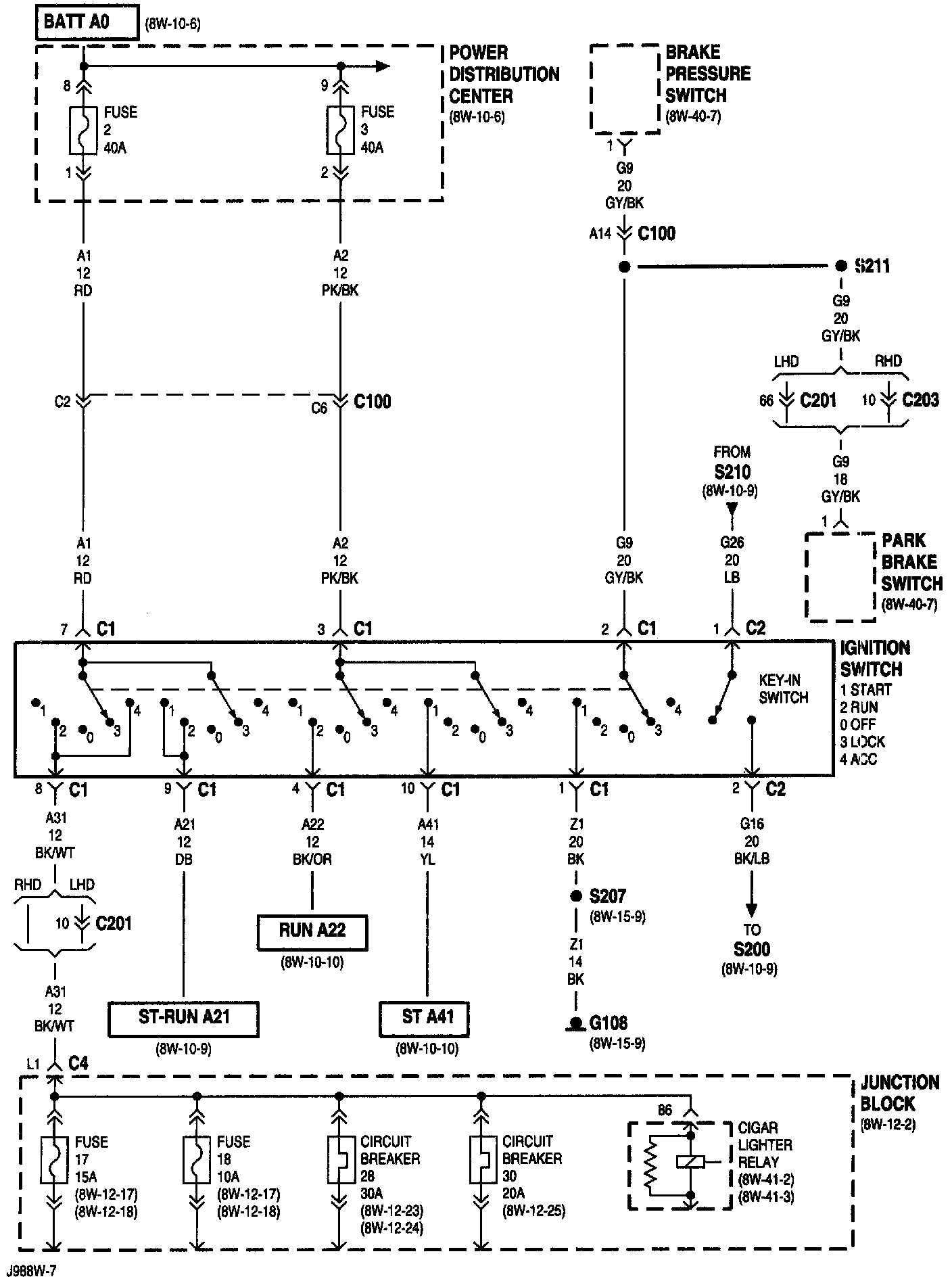

Power Distribution (Part 3 Of 15):
Brake Pressure Switch
Cigar Lighter Relay
Circuit Breaker 28 (JB)
Circuit Breaker 30 (JB)
Fuse 2 (PDC)
Fuse 3 (PDC)
Fuse 17 (JB)
Fuse 18 (JB)
G108
Ignition Switch
Junction Block
Park Brake Switch
Power Distribution (Part 4 Of 15):
Fuse 8 (JB)
Fuse 9 (JB)
Fuse 10 (JB)
Fuse 11 (JB)
Fuse 27 (JB)
Headlamp Switch
Ignition Switch
Instrument Cluster
Junction Block
Left Front Door Jamb Switch
Left Front Power Lock/Window Switch
Right Front Door Jamb Switch
Right Front Power Lock/Window Switch
Power Distribution (Part 5 Of 15):
Fuse 12 (JB)
Fuse 19 (JB)
Fuse 22 (JB)
Fuse 25 (JB)
Fuse 26 (JB)
Ignition Switch
Junction Block
Rear Window Defogger Relay

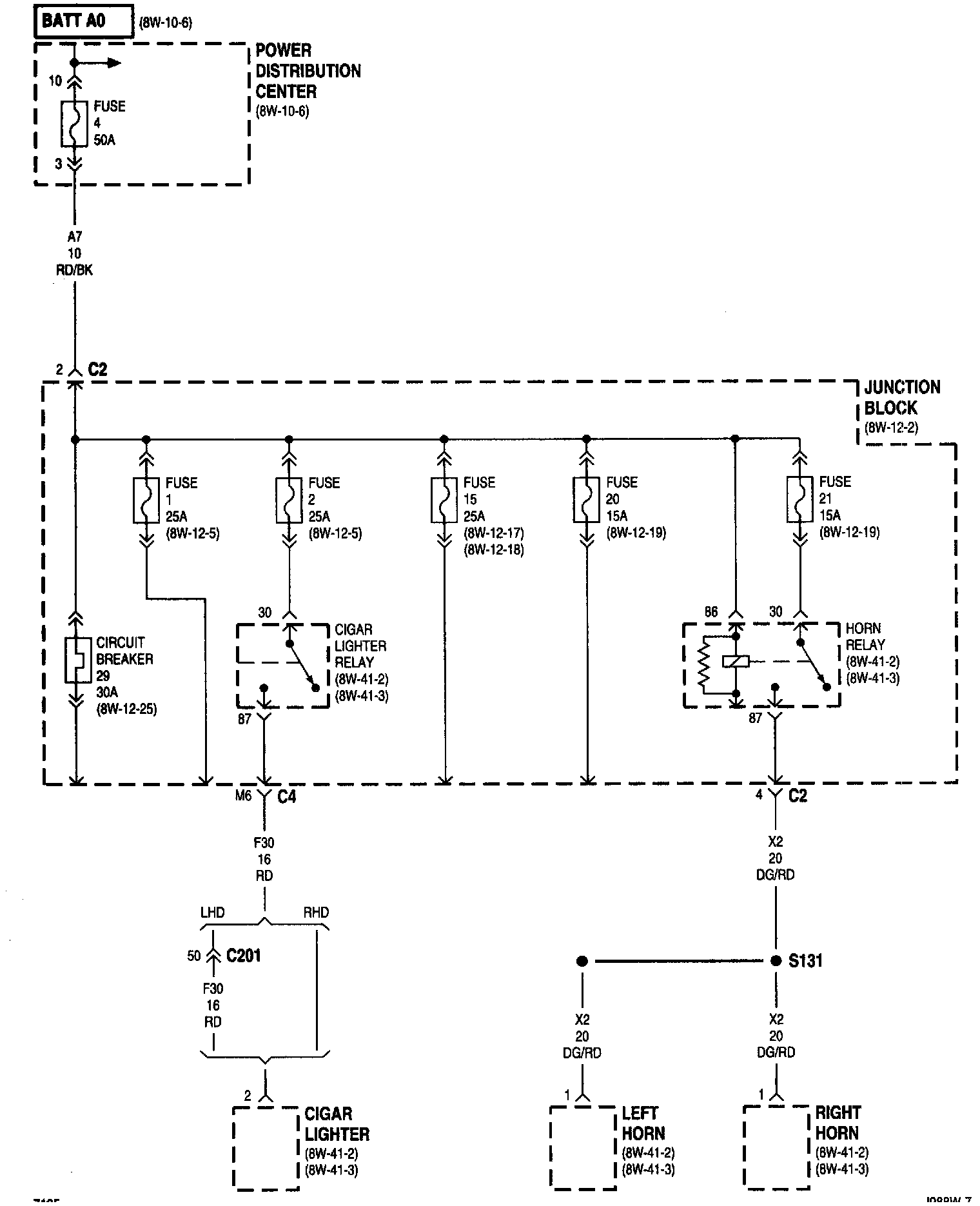

Power Distribution (Part 6 Of 15):
Cigar Lighter
Cigar Lighter Relay
Circuit Breaker 29 (JB)
Fuse 1 (JB)
Fuse 2 (JB)
Fuse 4 (PDC)
Fuse 15 (JB)
Fuse 20 (JB)
Fuse 21 (JB)
Horn Relay
Junction Block
Left Horn
Right Horn
Power Distribution (Part 7 Of 15):
Cooling Fan Relay
Fuse 5 (PDC)
Fuse 6 (PDC)
HVAC Unit
Radiator Cooling Fan
Solid State Relay
Power Distribution (Part 8 Of 15):
A/C Compressor Clutch
A/C Compressor Clutch Relay
Daytime Running Lamp Module
Fuse 7 (PDC)
Fuse 9 (PDC)
Fuse 26 (PDC)
Headlamp Delay Module
Headlamp Switch
Overhead Module
Power Distribution (Part 9 Of 15):
Controller Anti-Lock Brake
Engine Starter Motor
Engine Starter Motor Relay
Fuse 10 (PDC)
Fuse 12 (PDC)
Fuse 13 (JB)
Fuse 13 (PDC)
Fuse 14 (JB)
Junction Block
Rear Window Defogger Grid
Rear Window Defogger Relay
Power Distribution (Part 10 Of 15):
Cargo Lamp/Switch
Fuse 16 (PDC)
Glove Box Lamp Switch
Instrument Cluster
Junction Block
Left Courtesy Lamp
Radio
Right Courtesy Lamp
Right Front Power Lock/Window Switch
Transmission Control Module
Underhood Lamp
Power Distribution (Part 11 Of 15):
Compass
Data Link Connector
Dome Lamp/Switch
Fuse 17 (PDC)
Headlamp Switch
Left Vanity Lamp
Overhead Module
Right Vanity Lamp
Power Distribution (Part 12 Of 15):
Automatic Shut Down Relay
Downstream Heated Oxygen Sensor
Fuse 18 (PDC)
Fuse 20 (PDC)
Fuse 23 (PDC)
Ignition Coil
Powertrain Control Module
Upstream Heated Oxygen Sensor
Power Distribution (Part 13 Of 15):
Fuel Injectors

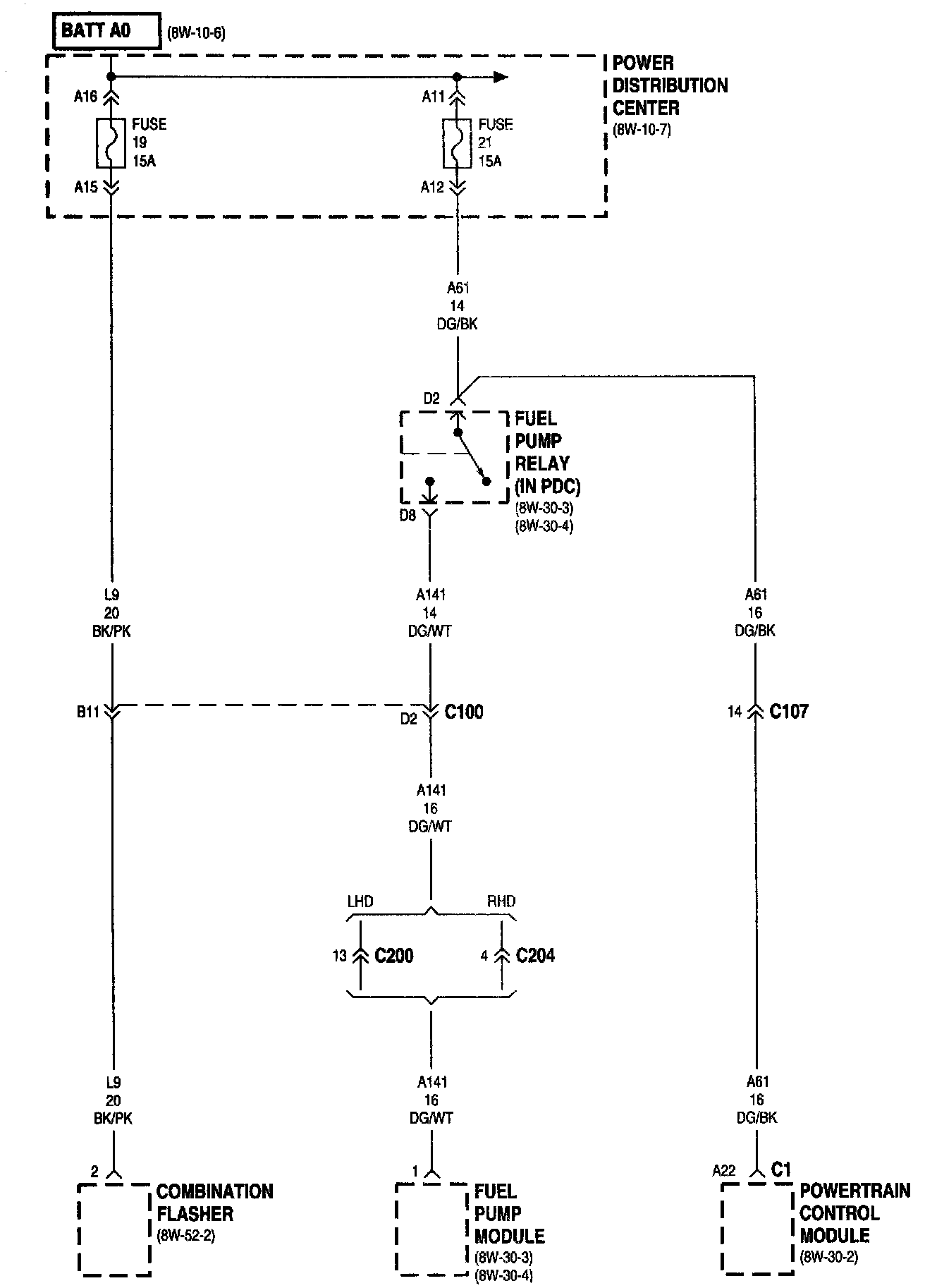

Power Distribution (Part 14 Of 15):
Combination Flasher
Fuel Pump Module
Fuel Pump Relay
Fuse 19 (PDC)
Fuse 21 (PDC)
Powertrain Control Module
Power Distribution (Part 15 Of 15):
Center High Mounted Stop Lamp
Controller Anti-Lock Brake
Fog Lamp Relay
Front Fog Lamp Switch
Fuse 22 (PDC)
Fuse 24 (PDC)
Fuse 25 (PDC)
Left Tail/Stop Lamp
Power Amplifier
Right Tail/Stop Lamp
Stop Lamp Switch
NOTE: To view sheets referred in these diagrams, see Diagram Information and Instructions/Complete Body and Chassis Diagrams.
