Sound Signal Circuit between Radio Receiver and Multi-display Controller
Sound Signal Circuit between Radio Receiver and Multi-display ControllerDESCRIPTION
This is the sound signal circuit from the radio receiver to the multi-display controller.

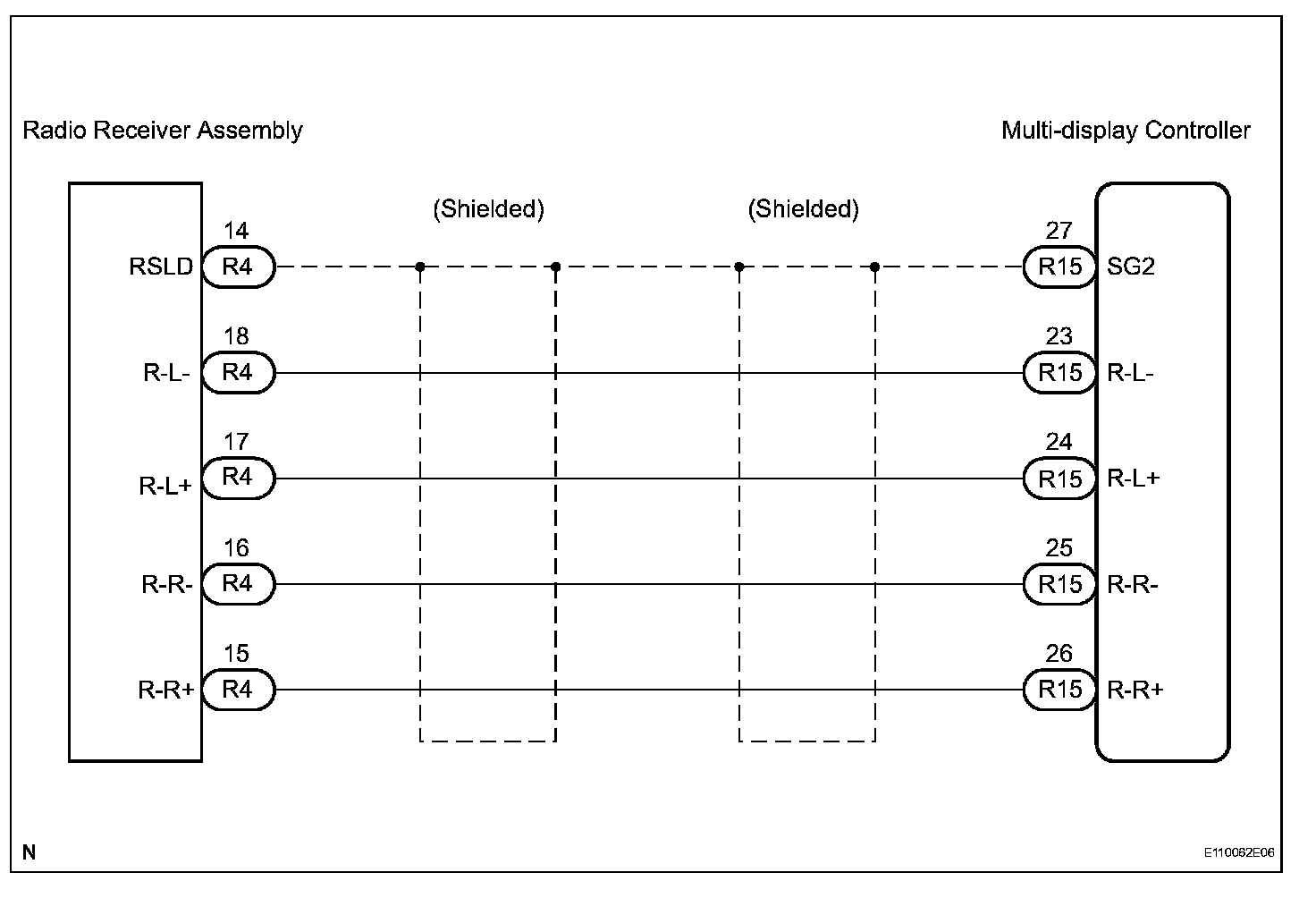

Wiring Diagram:
Step 1-2:
Step 2(Continued):

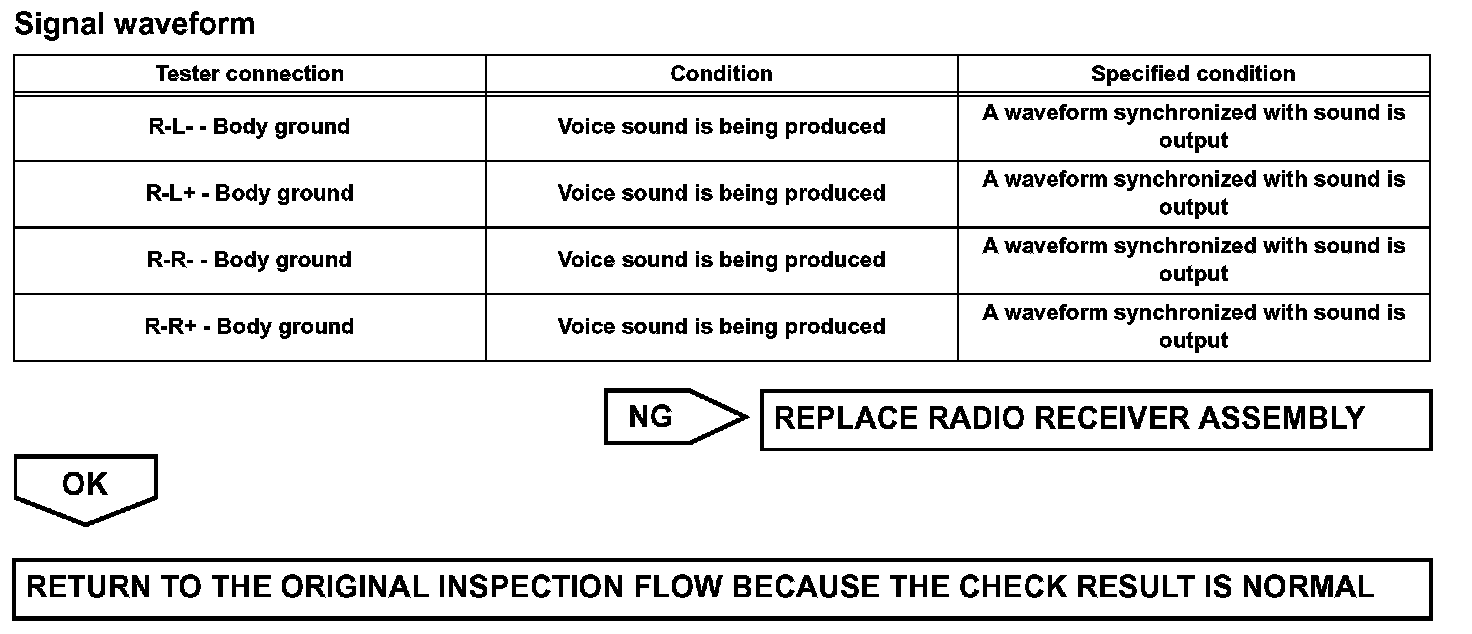

INSPECTION PROCEDURE
