Sound Signal Circuit between Video Terminal and Multi-display Controller
Sound Signal Circuit between Video Terminal and Multi-display ControllerDESCRIPTION
This is the sound signal circuit from the video (video adapter) terminal to the multi-display controller.

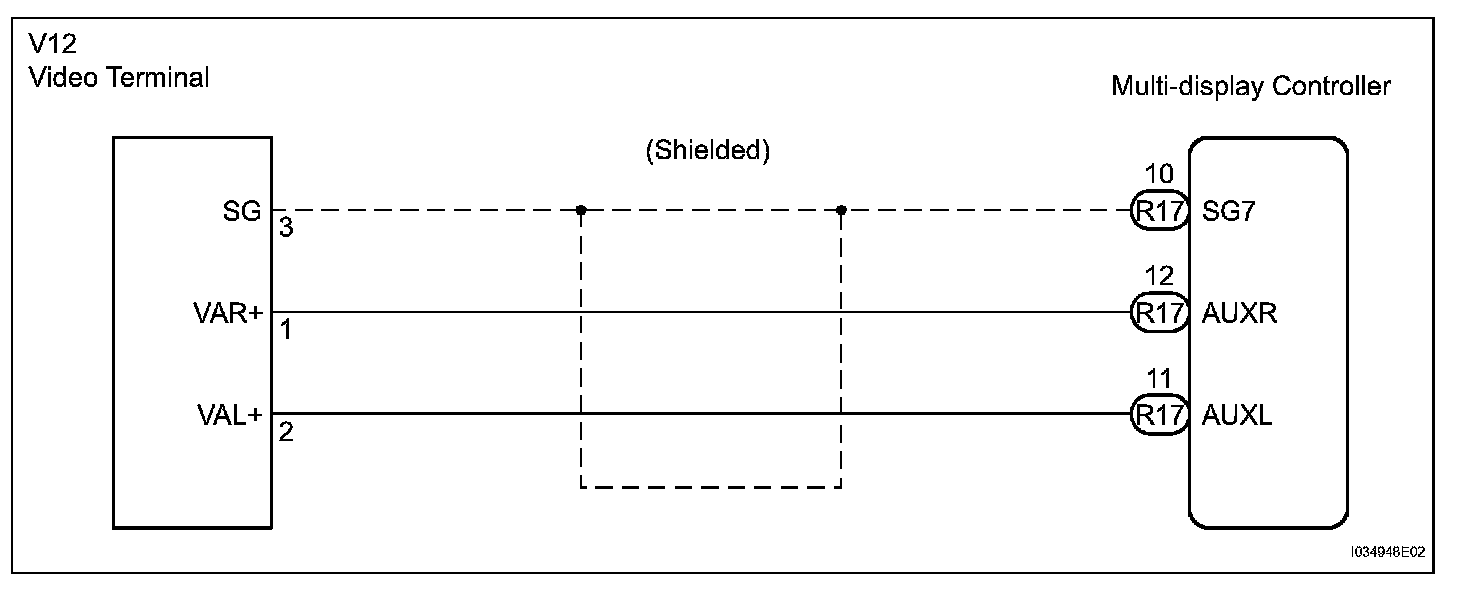

Wiring Diagram:

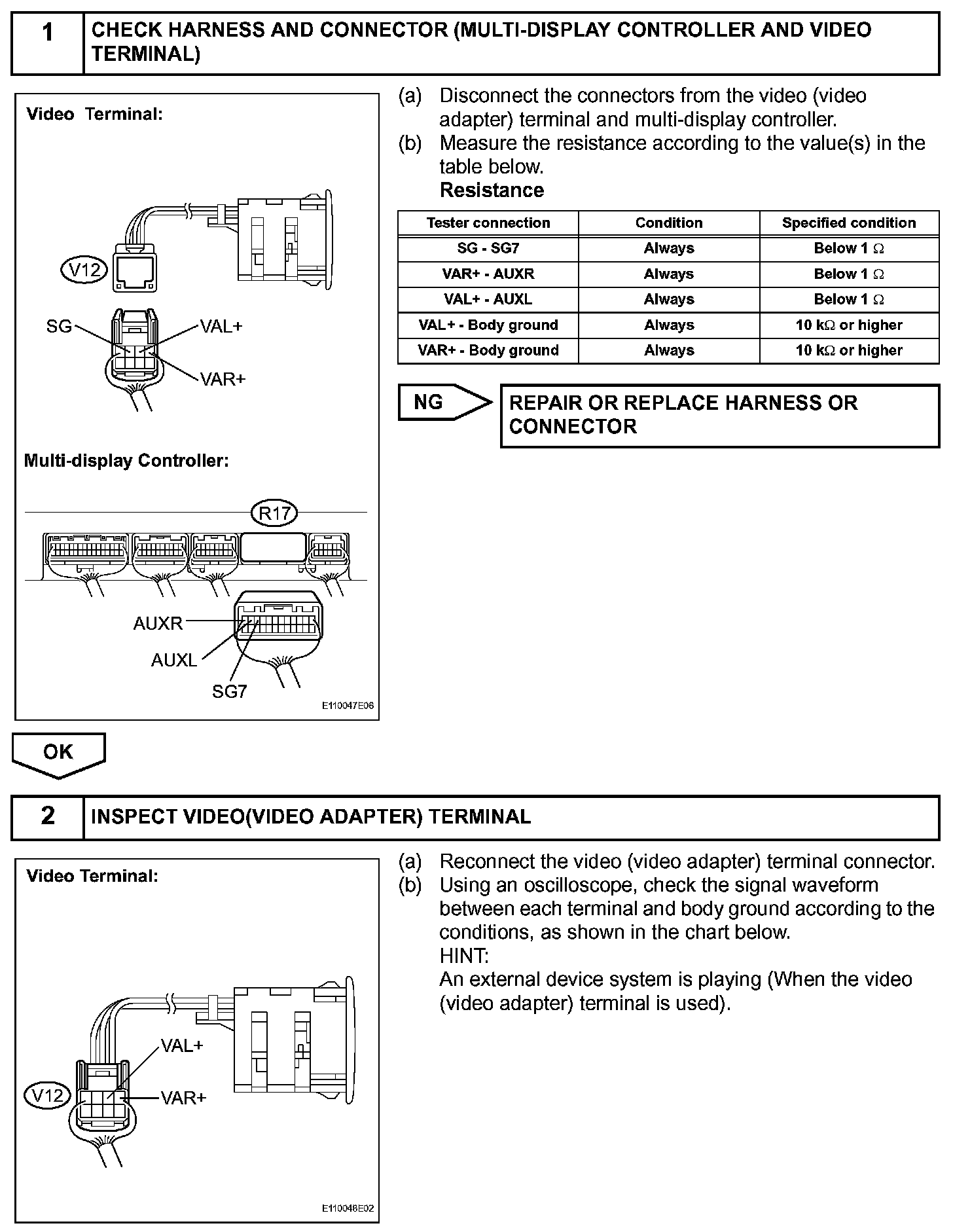

Step 1-2:

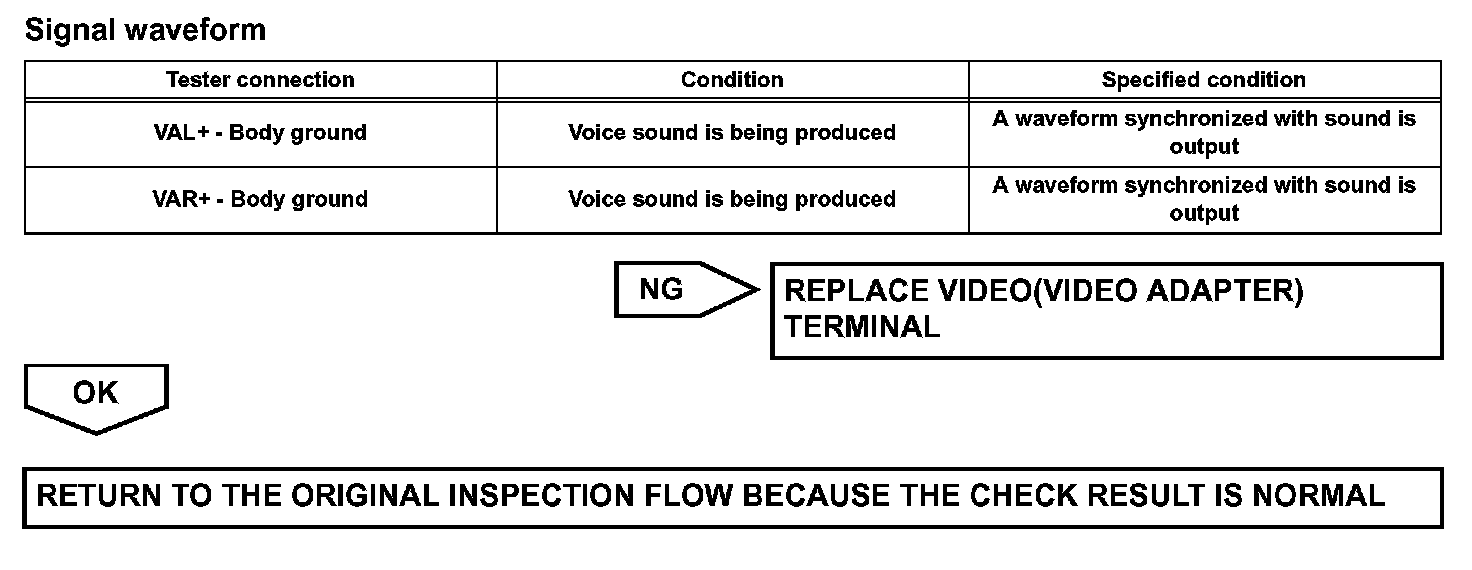

Step 2(Continued):
INSPECTION PROCEDURE
