AFS ECU Power Source Circuit
AFS ECU Power Source CircuitDESCRIPTION
This circuit detects the state of the ignition switch and send it to the AFS ECU.

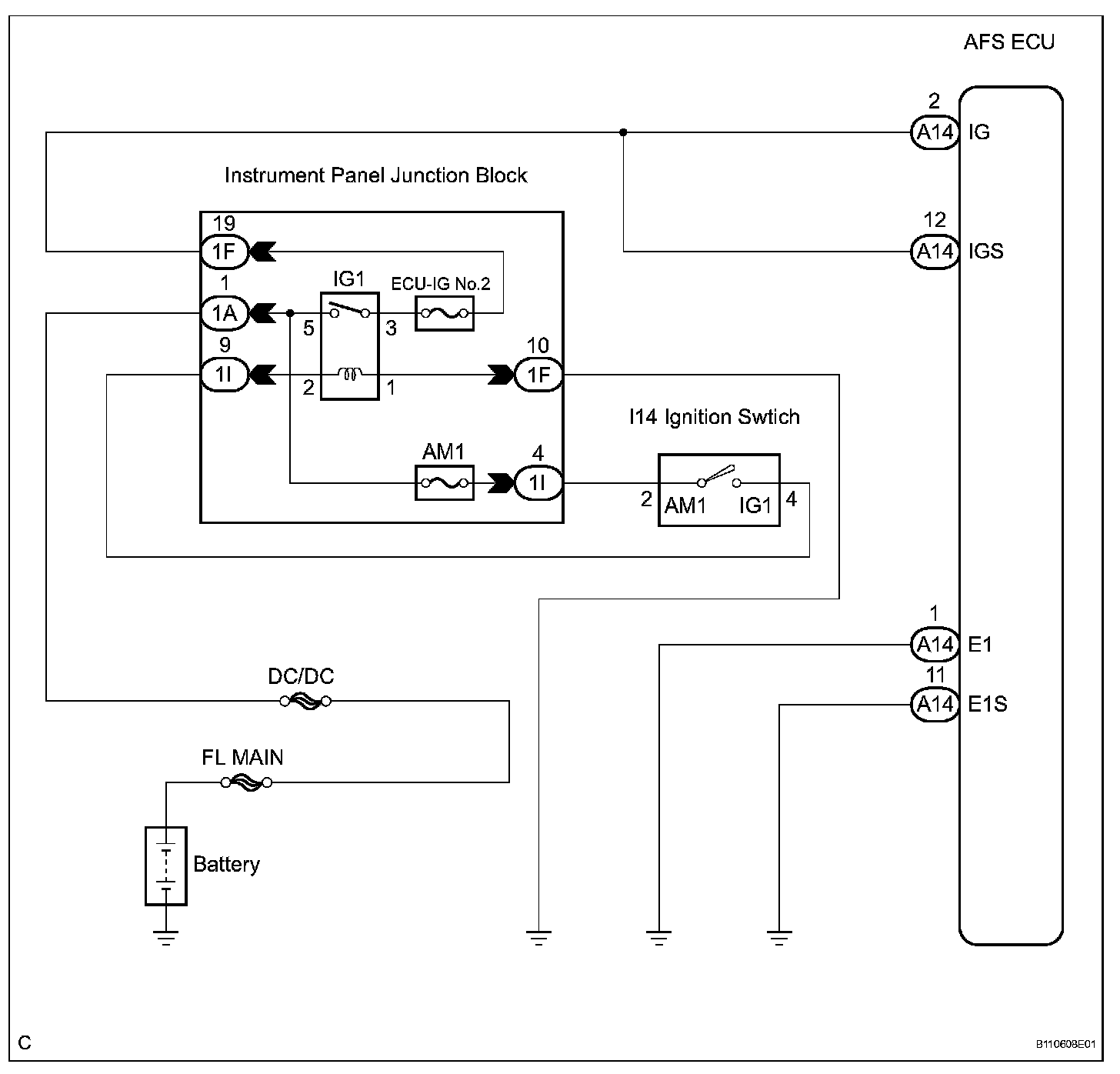

Wiring Diagram:

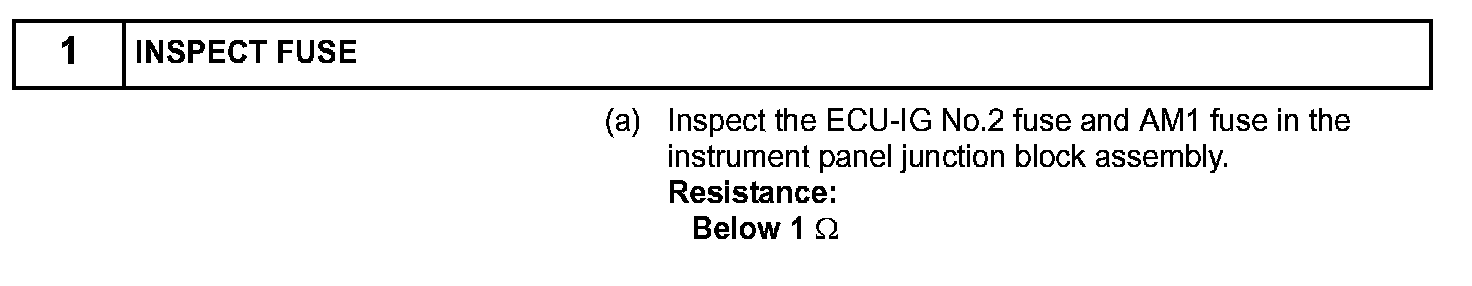

Step 1:

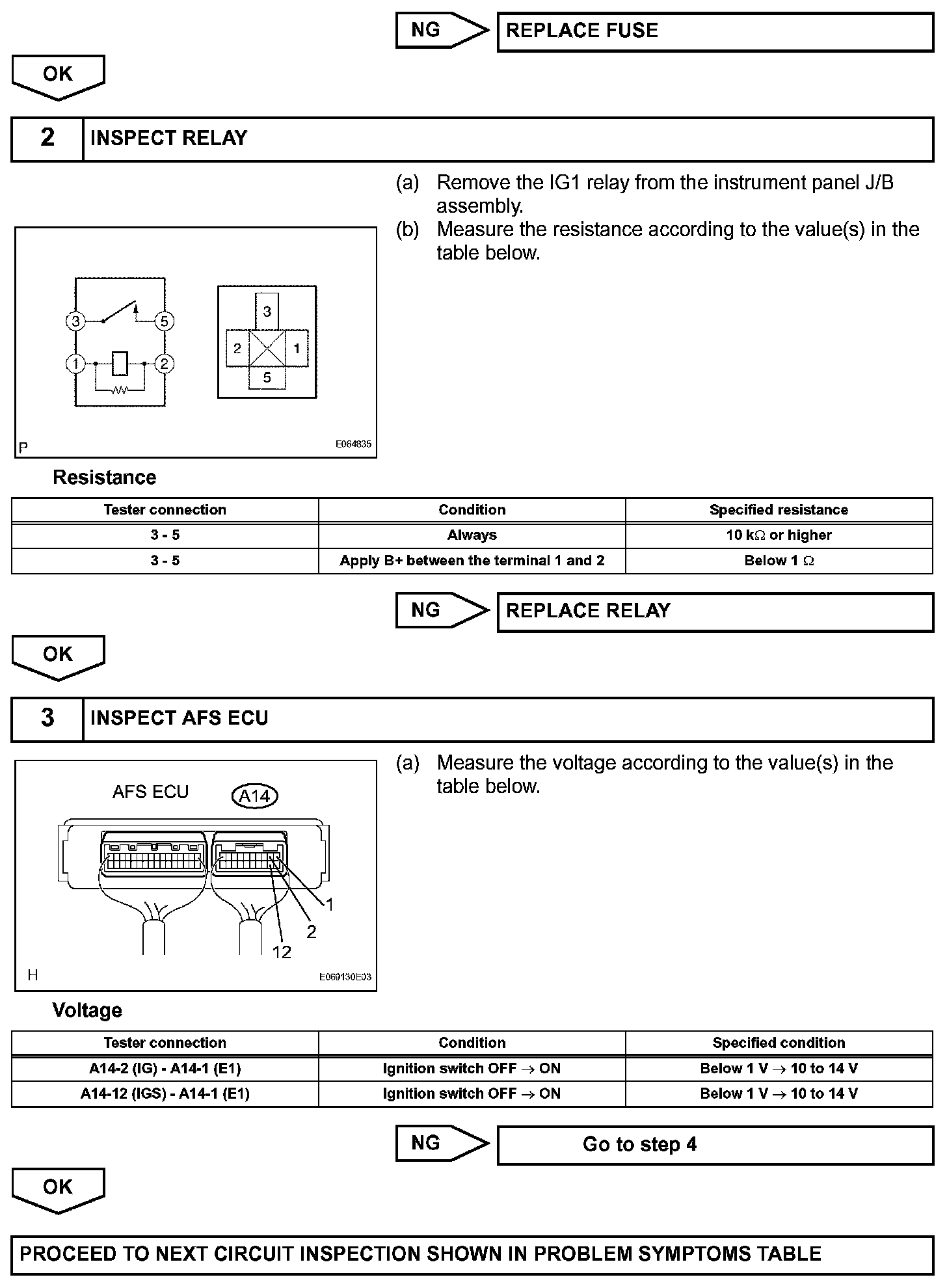

Step 1(Continued)-3:

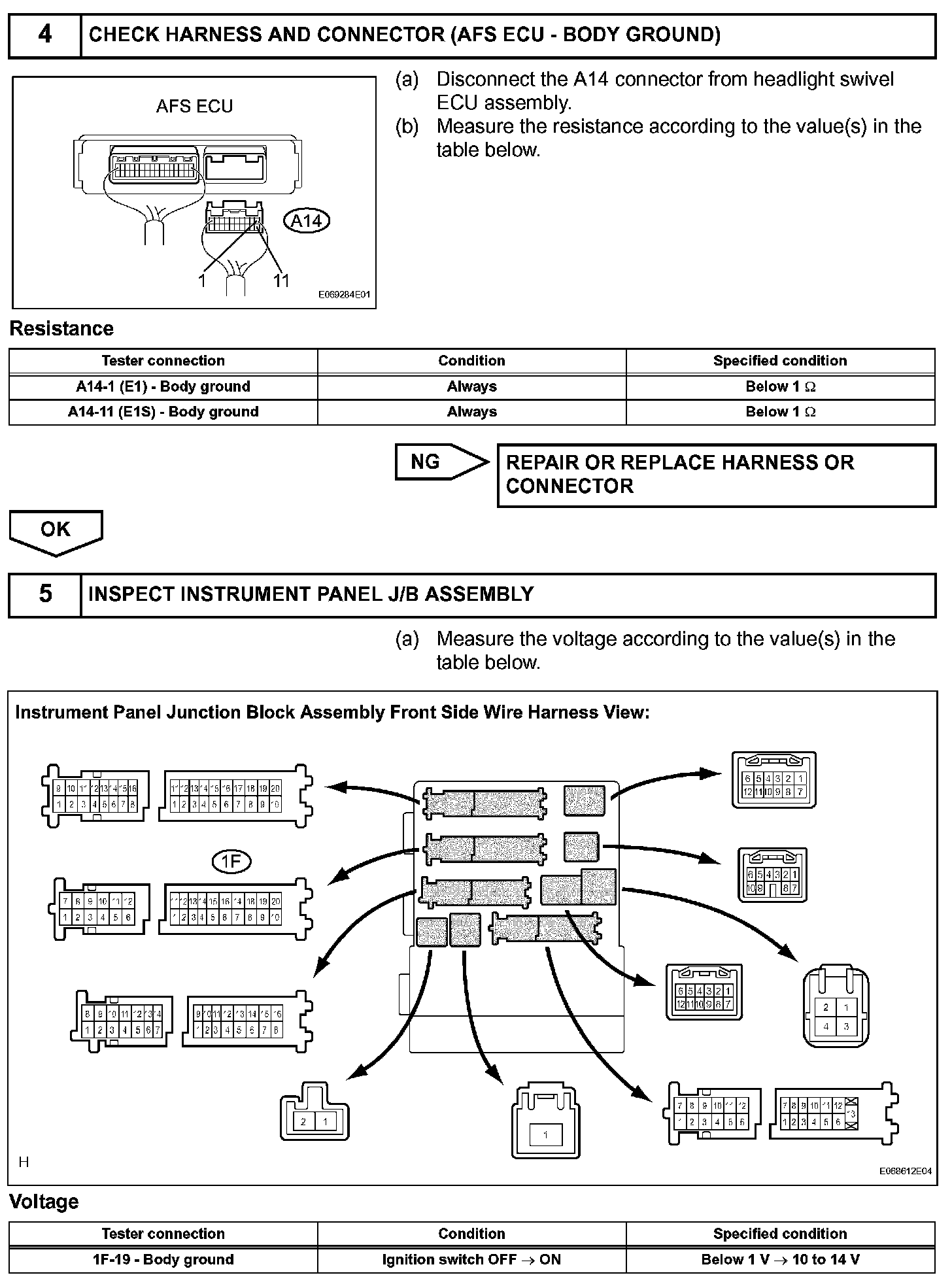

Step 4-5:

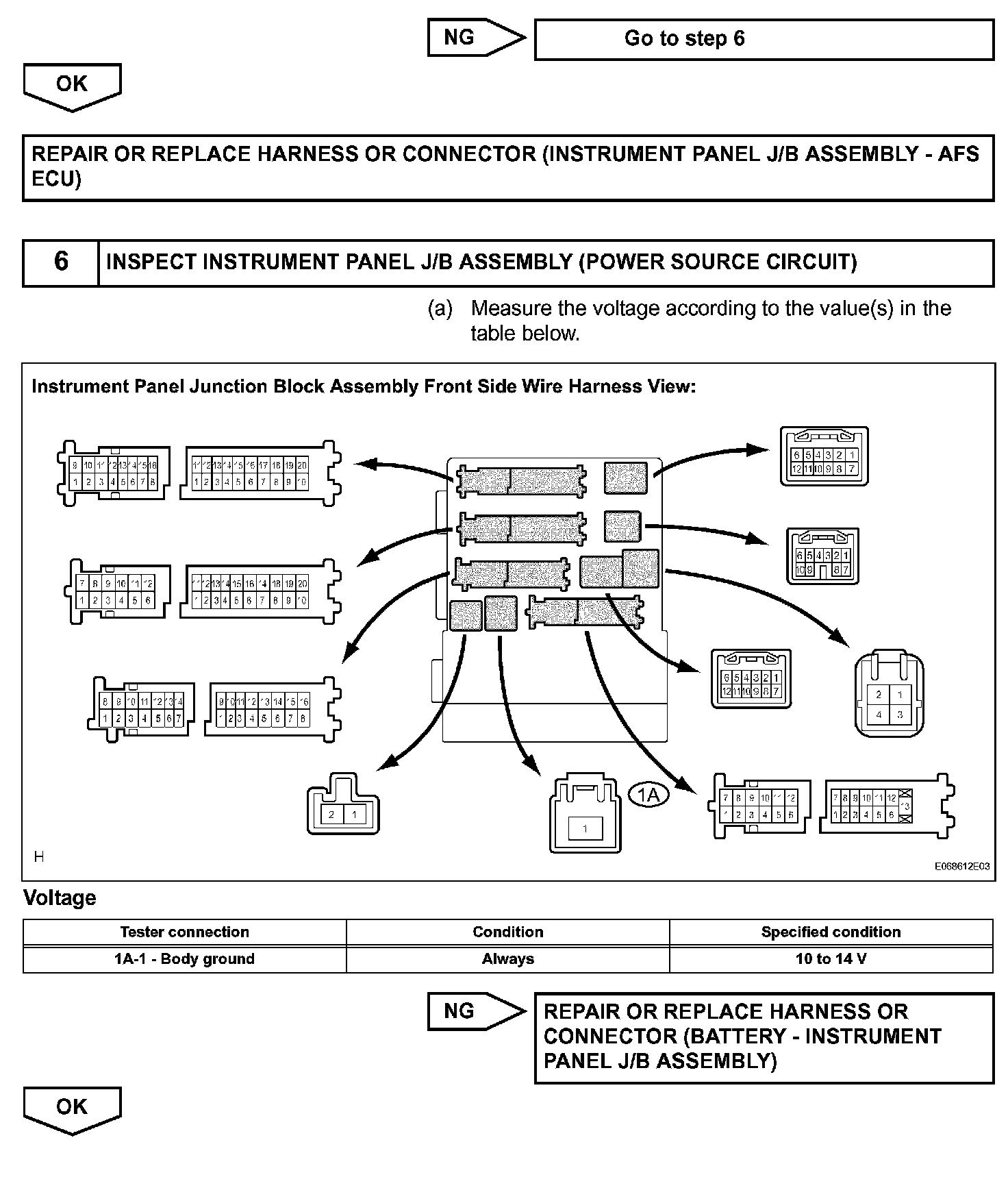

Step 5(Continued)-6:
Step 7-8:

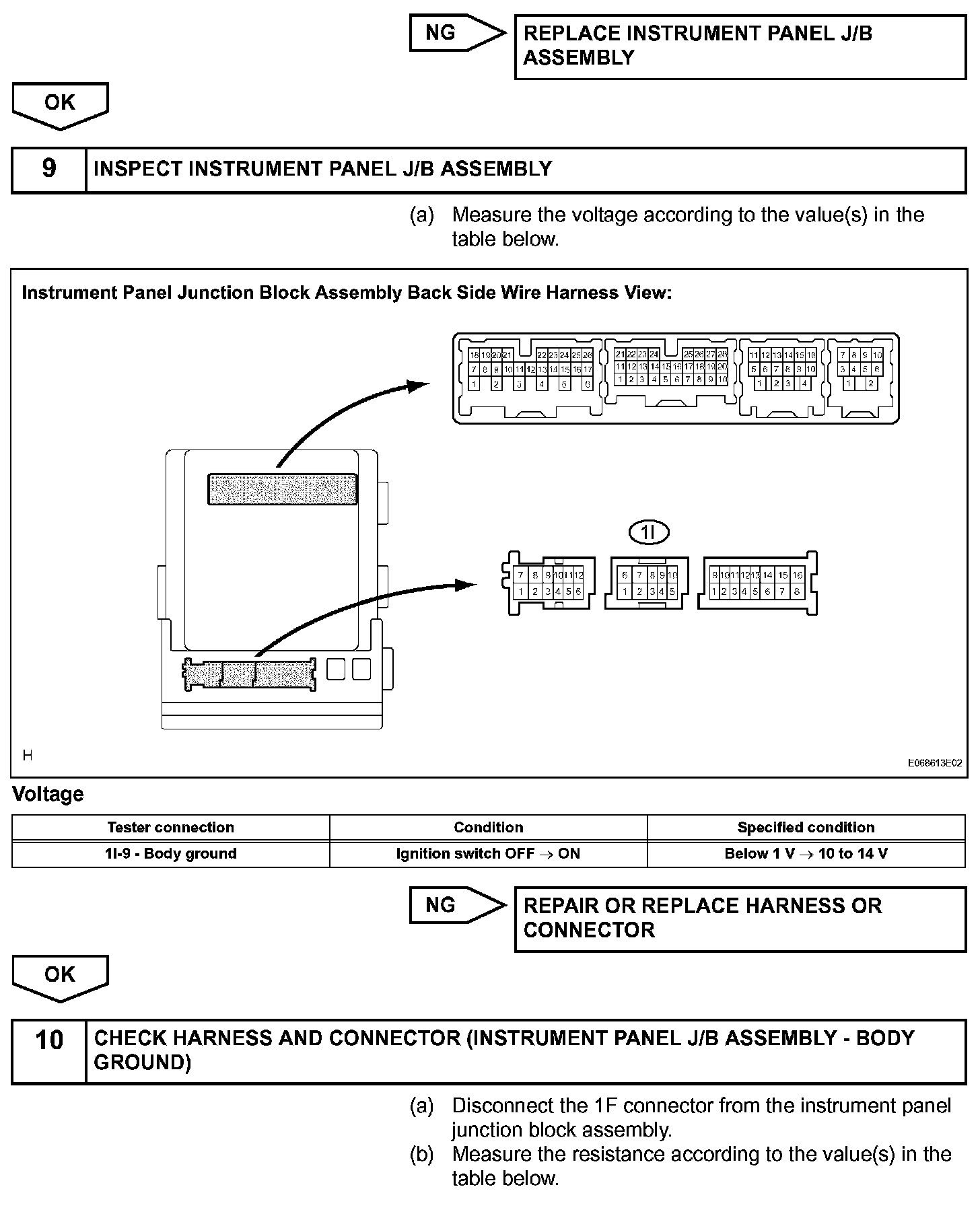

Step 8(Continued)-10:

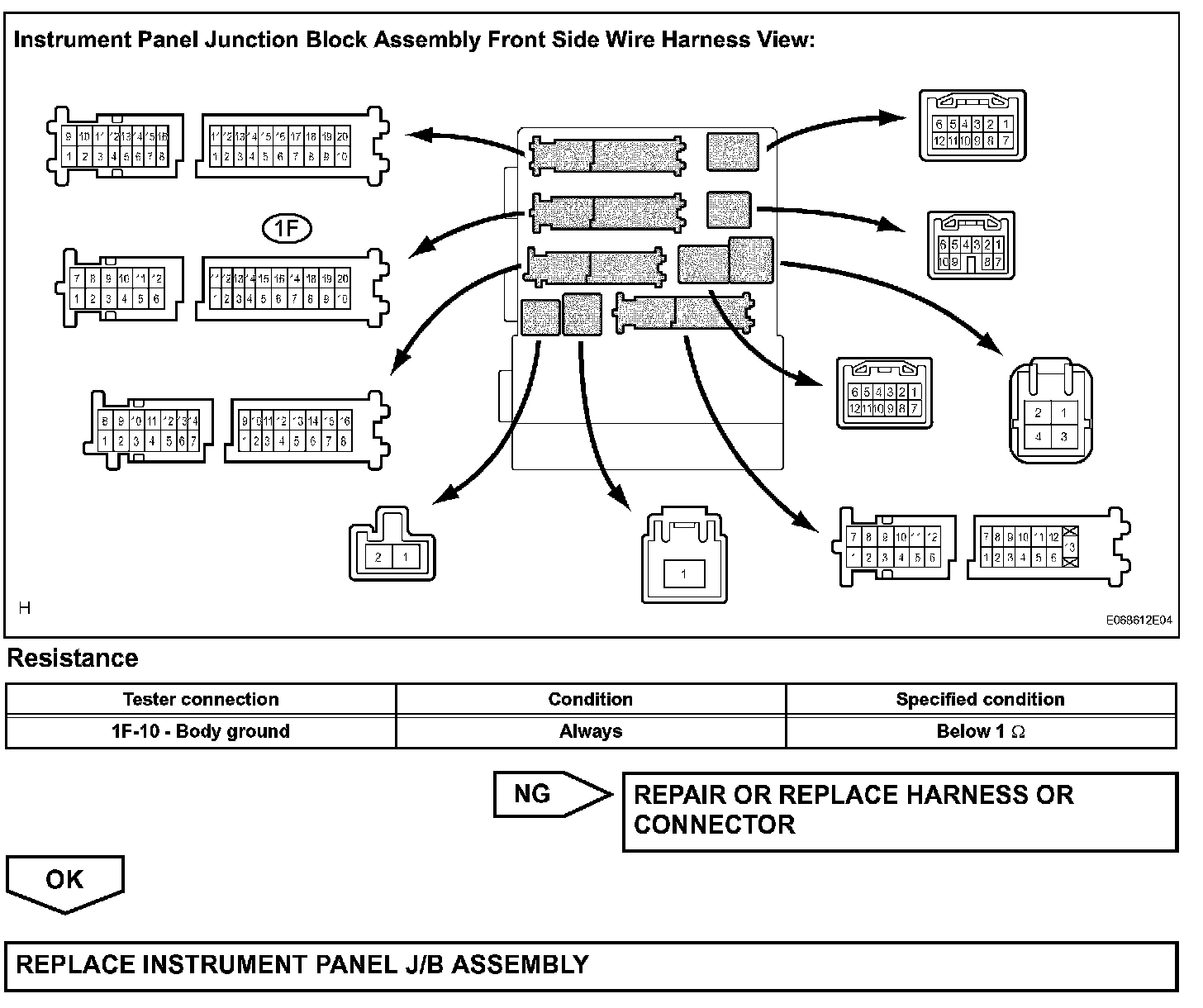

Step 10(Continued):
INSPECTION PROCEDURE
