Ignition Coil: Service and Repair
REMOVAL1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL
2. REMOVE NO. 1 ENGINE UNDER COVER
3. REMOVE ENGINE ROOM COVER SIDE
4. REMOVE V-BANK COVER SUB-ASSEMBLY
5. DRAIN ENGINE COOLANT
6. REMOVE WINDSHIELD WIPER MOTOR AND LINK ASSEMBLY
7. REMOVE COWL TOP PANEL OUTER SUB-ASSEMBLY
8. REMOVE AIR CLEANER CAP SUB-ASSEMBLY
9. REMOVE INTAKE AIR SURGE TANK ASSEMBLY
10. REMOVE NO. 1 SURGE TANK STAY

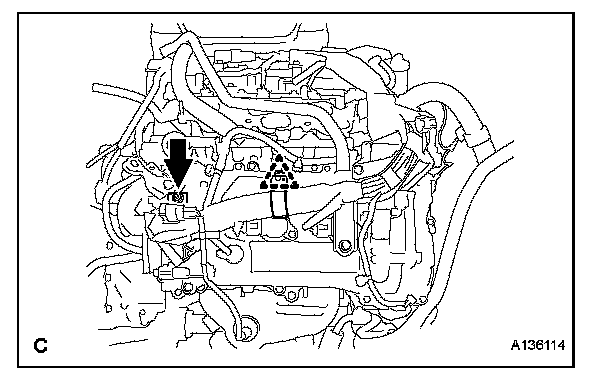

a. Remove the bolt and disconnect the harness clamp.

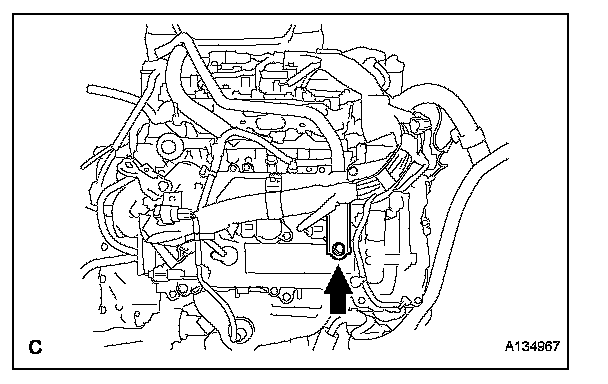

b. Remove the bolt and No. 1 surge tank stay.

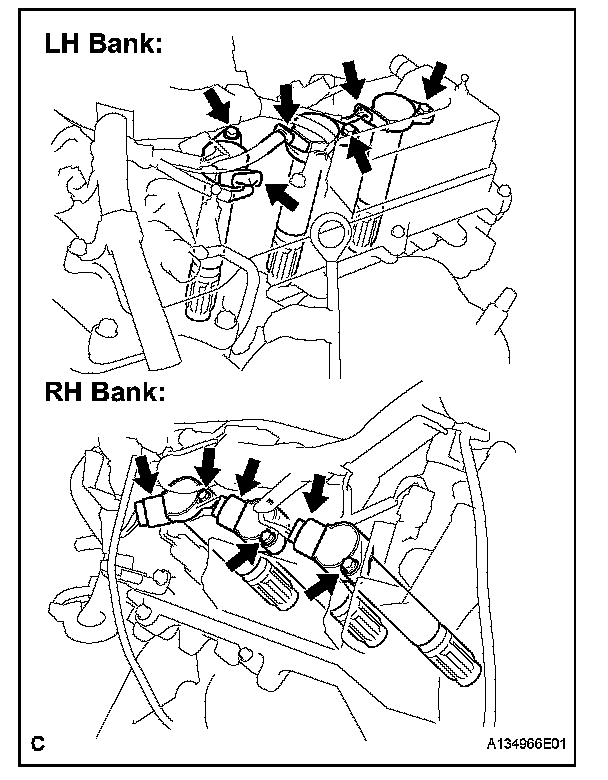

11. REMOVE IGNITION COIL ASSEMBLY
a. Disconnect the 6 ignition coil connectors.
b. Remove the 6 bolts and 6 ignition coils.
INSTALLATION
1. INSTALL IGNITION COIL ASSEMBLY
a. Install the 6 ignition coils with the 6 bolts.
Torque: 10 N.m (102 kgf.cm, 7 ft.lbf)
b. Connect the 6 ignition coil connectors.
2. INSTALL NO. 1 SURGE TANK STAY

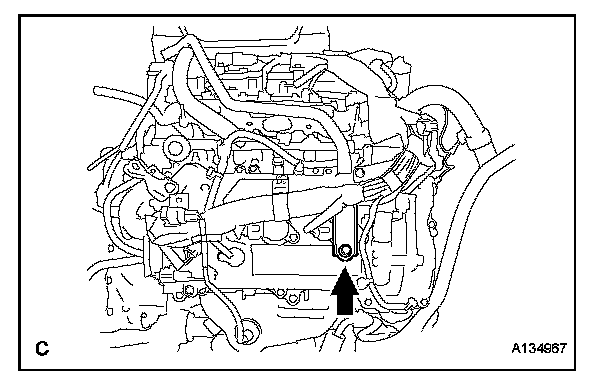

a. Install the No. 1 surge tank stay with the bolt.
Torque: 21 N.m (214 kgf.cm, 15 ft.lbf)

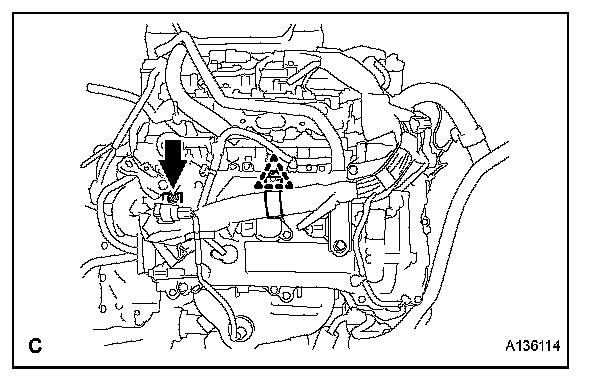

b. Install the bolt and clamp.
Torque: 7.0 N.m (71 kgf.cm, 62 in.lbf)
3. INSTALL INTAKE AIR SURGE TANK ASSEMBLY
4. INSTALL AIR CLEANER CAP SUB-ASSEMBLY
5. INSTALL COWL TOP PANEL OUTER SUB-ASSEMBLY
6. INSTALL WINDSHIELD WIPER MOTOR AND LINK ASSEMBLY
7. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL
8. ADD ENGINE COOLANT
9. CHECK FOR ENGINE COOLANT LEAKS
10. INSTALL NO. 1 ENGINE UNDER COVER
11. INSTALL V-BANK COVER SUB-ASSEMBLY
12. INSTALL ENGINE ROOM COVER SIDE
13. PERFORM INITIALIZATION INITIALIZATION
a. Perform initialization procedure .
HINT: Some systems need initialization after reconnecting the cable to the negative battery terminal.
