Band and Clutch Application Chart

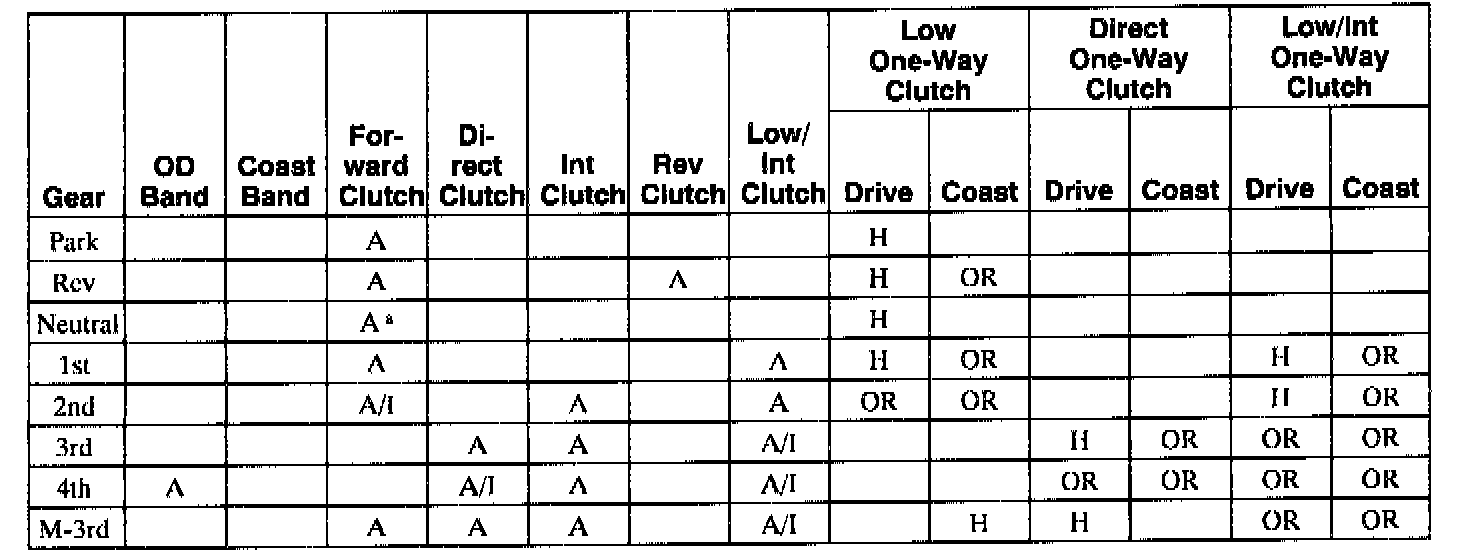

1 of 2

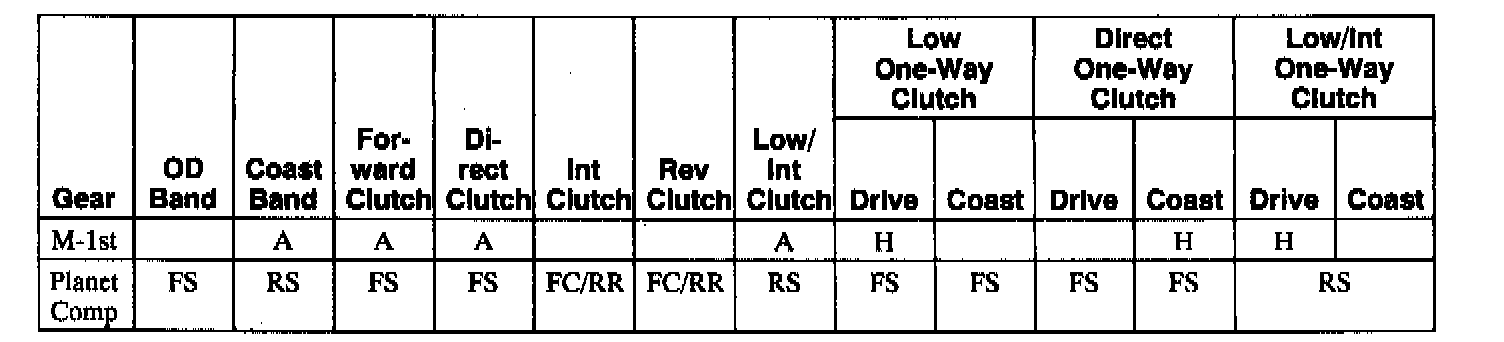

2 of 2

a Above 100°F TFT (Transmission Fluid Temperature)
A = Applied
H = Holding
A/I = Applied/Ineffective
OR = Overrunning
FS = Front Sun Gear
RS = Rear Sun Gear
FC/RR = Front Carrier/Rear Ring Gear
