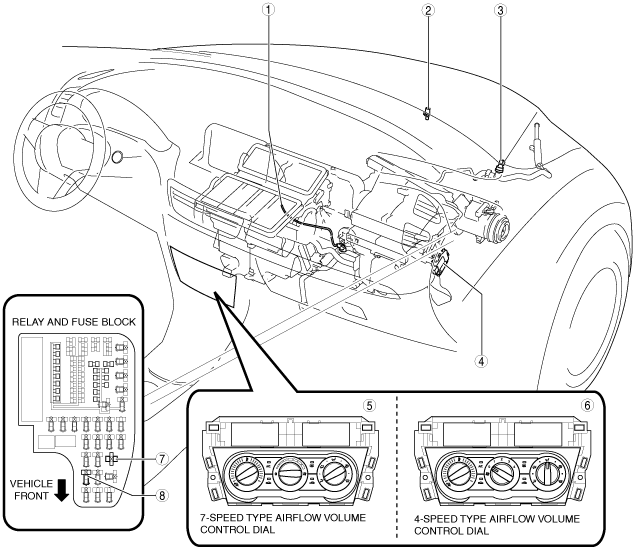

HVAC CONTROL SYSTEM LOCATION INDEX [MANUAL AIR CONDITIONER]
id0740a2803600
am3zzw00016124
|
1
|
Evaporator temperature sensor
|
2
|
Ambient temperature sensor
|
3
|
Refrigerant pressure sensor
|
4
|
Air intake actuator
|
5
|
Climate control unit (7-speed type airflow volume control dial)
|
6
|
Climate control unit (4-speed type airflow volume control dial)
|
7
|
Blower relay
(See RELAY LOCATION.)
(See RELAY INSPECTION.)
|
8
|
A/C relay
(See RELAY LOCATION.)
(See RELAY INSPECTION.)
|
