Continuously Variable Transmission/Transaxle, CVT
TRANSAXLE
DISASSEMBLY AND ASSEMBLY
[F1CJA]

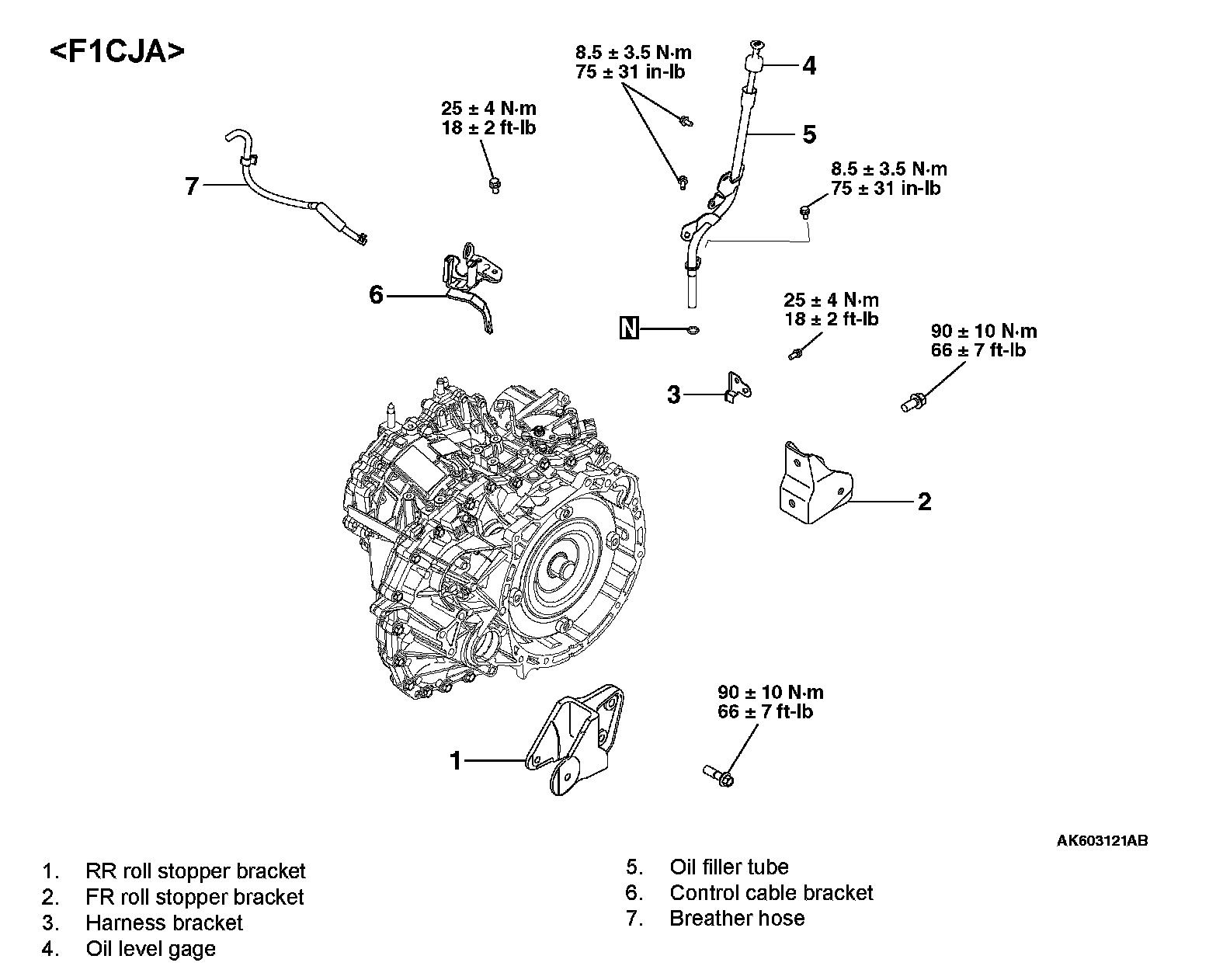

Disassembly Steps 1-7:

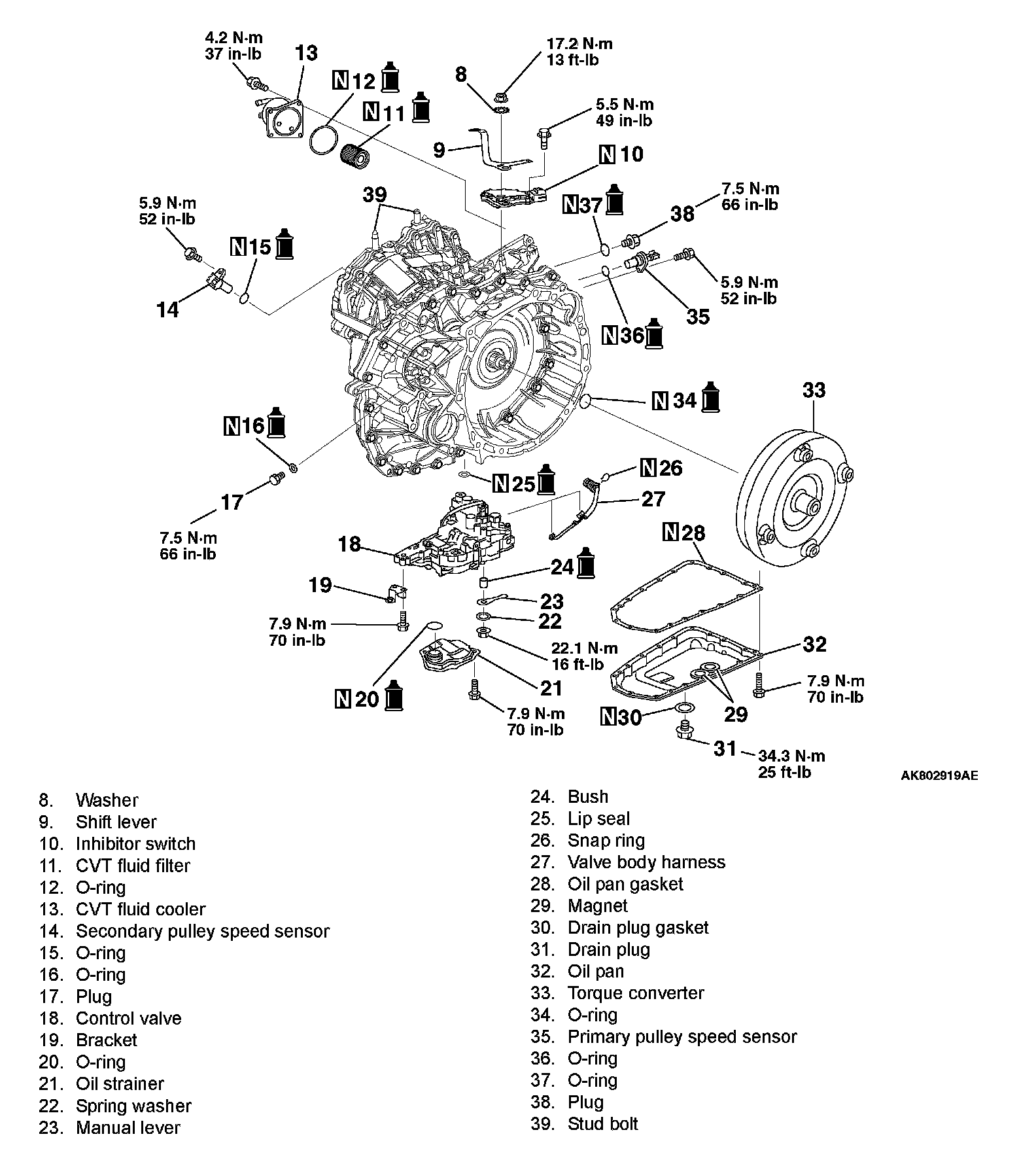

Disassembly Steps 8-39:

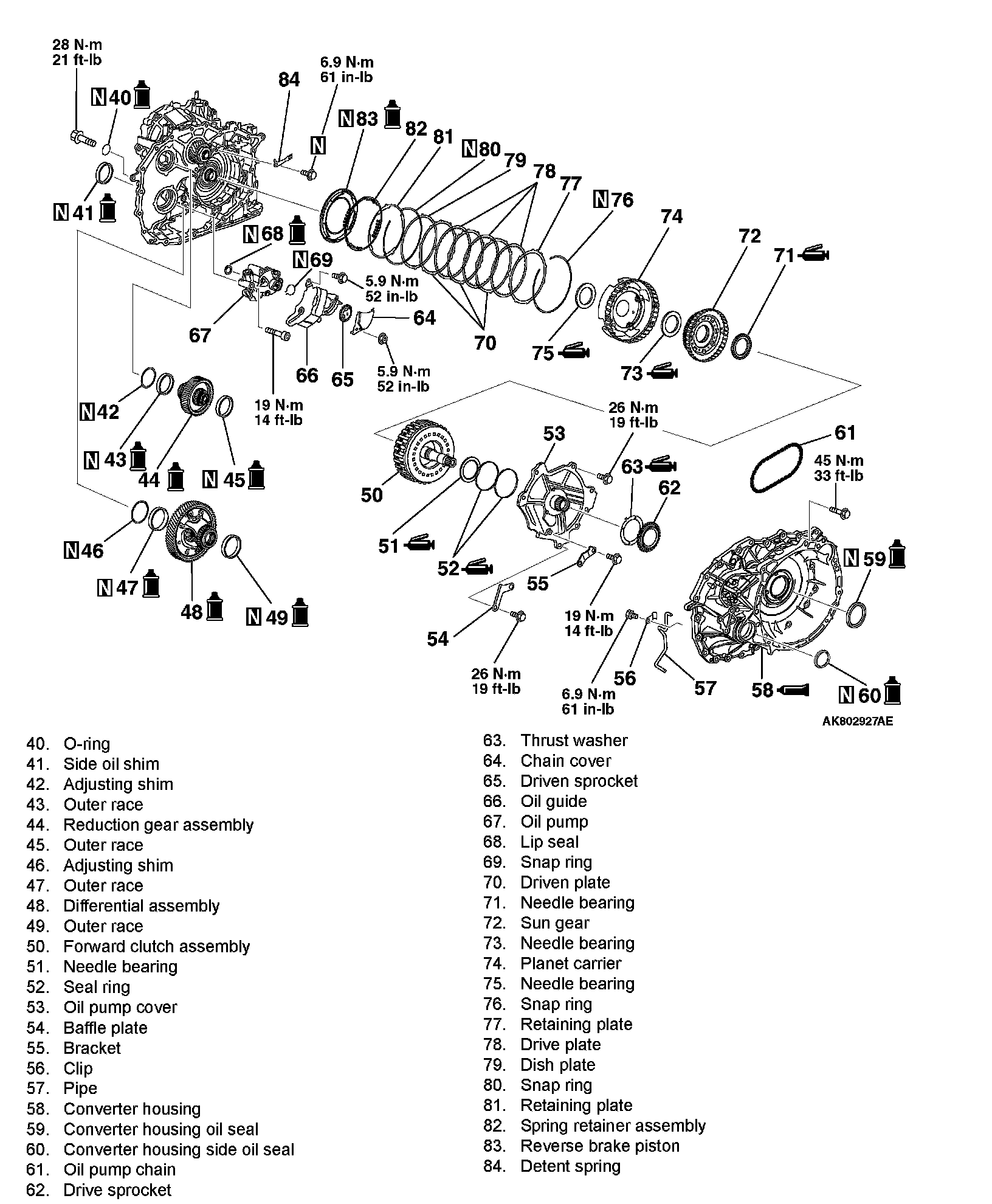

Disassembly Steps 40-84:
[W1CJA]

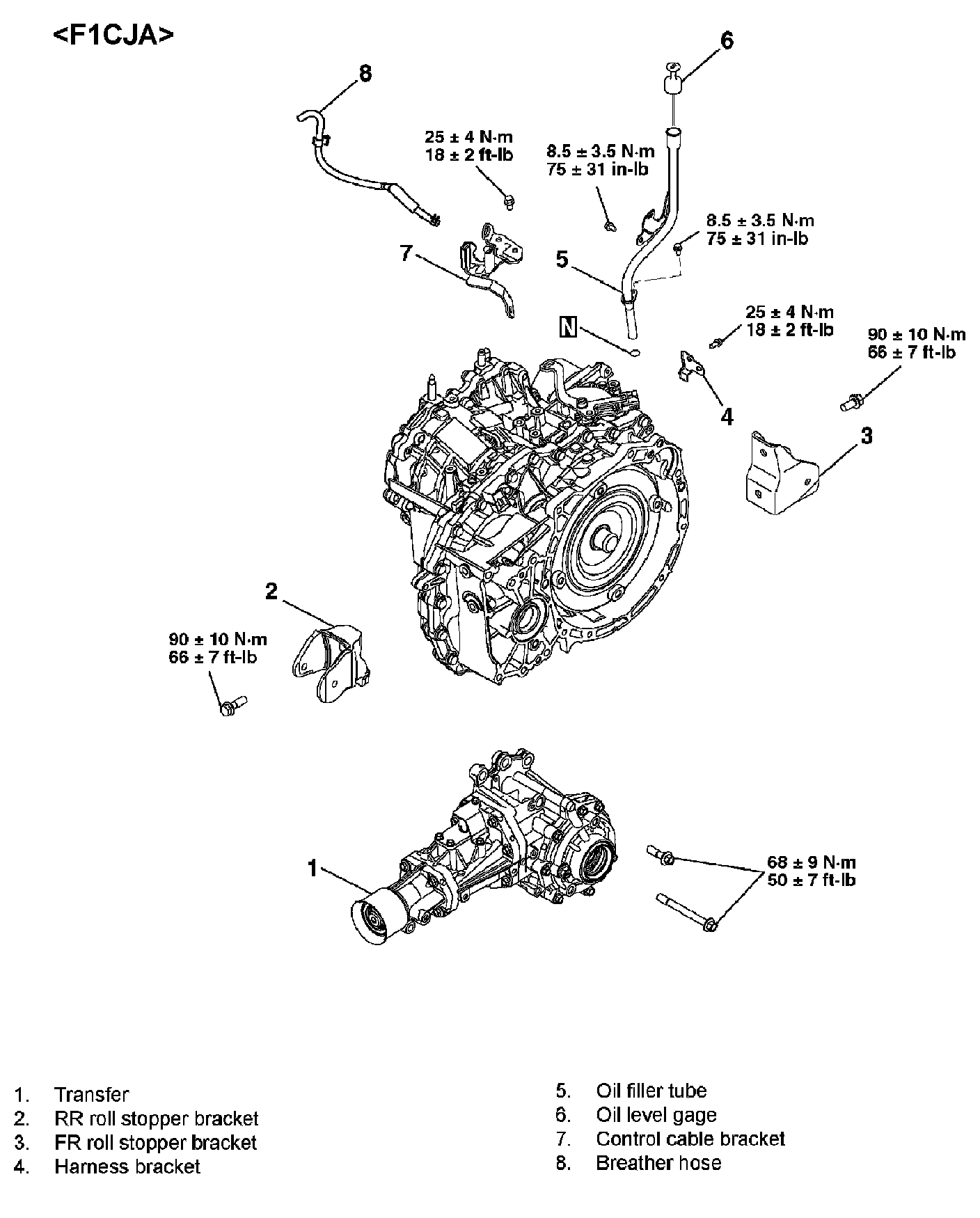

Disassembly Steps 1-8:

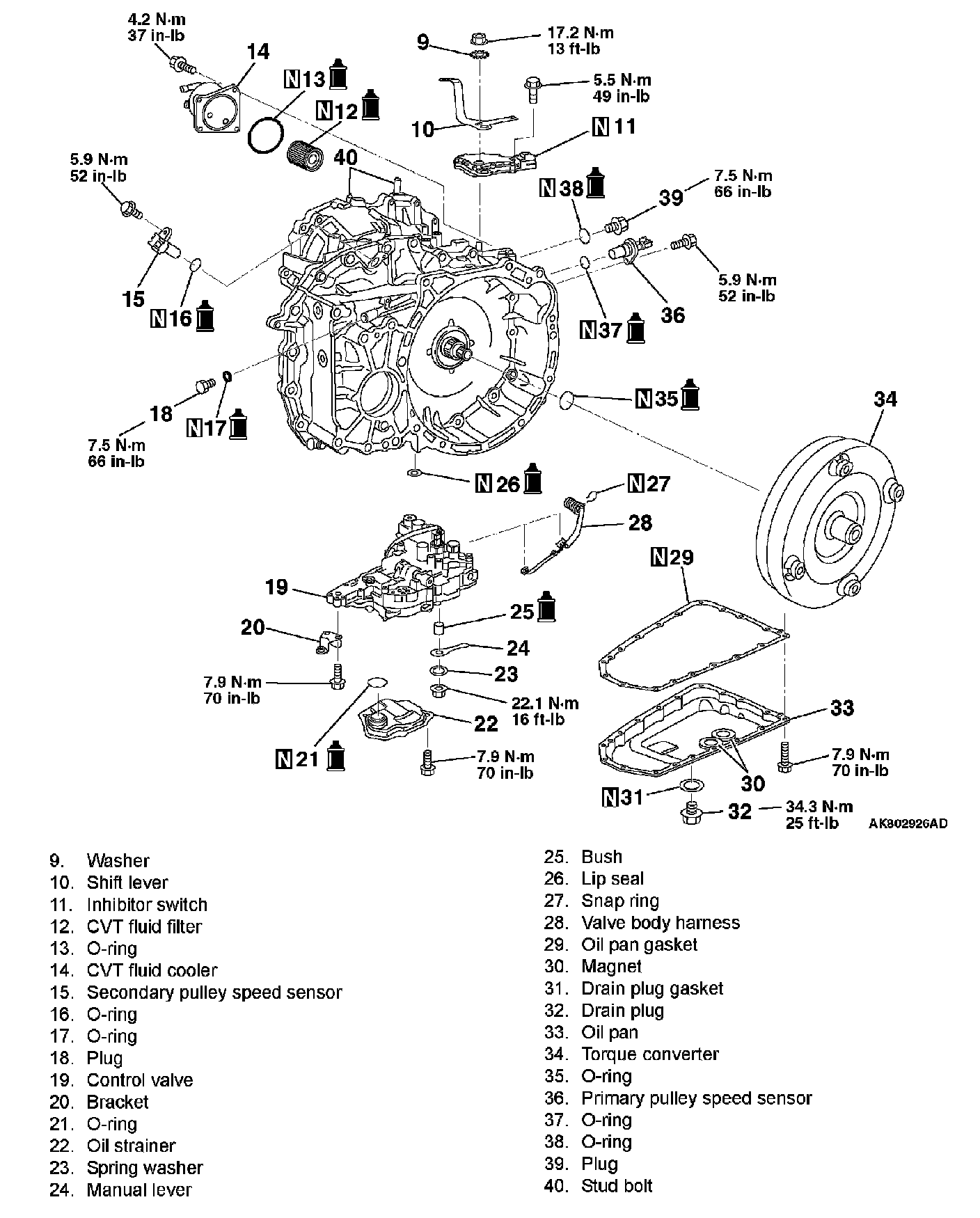

Disassembly Steps 9-40:

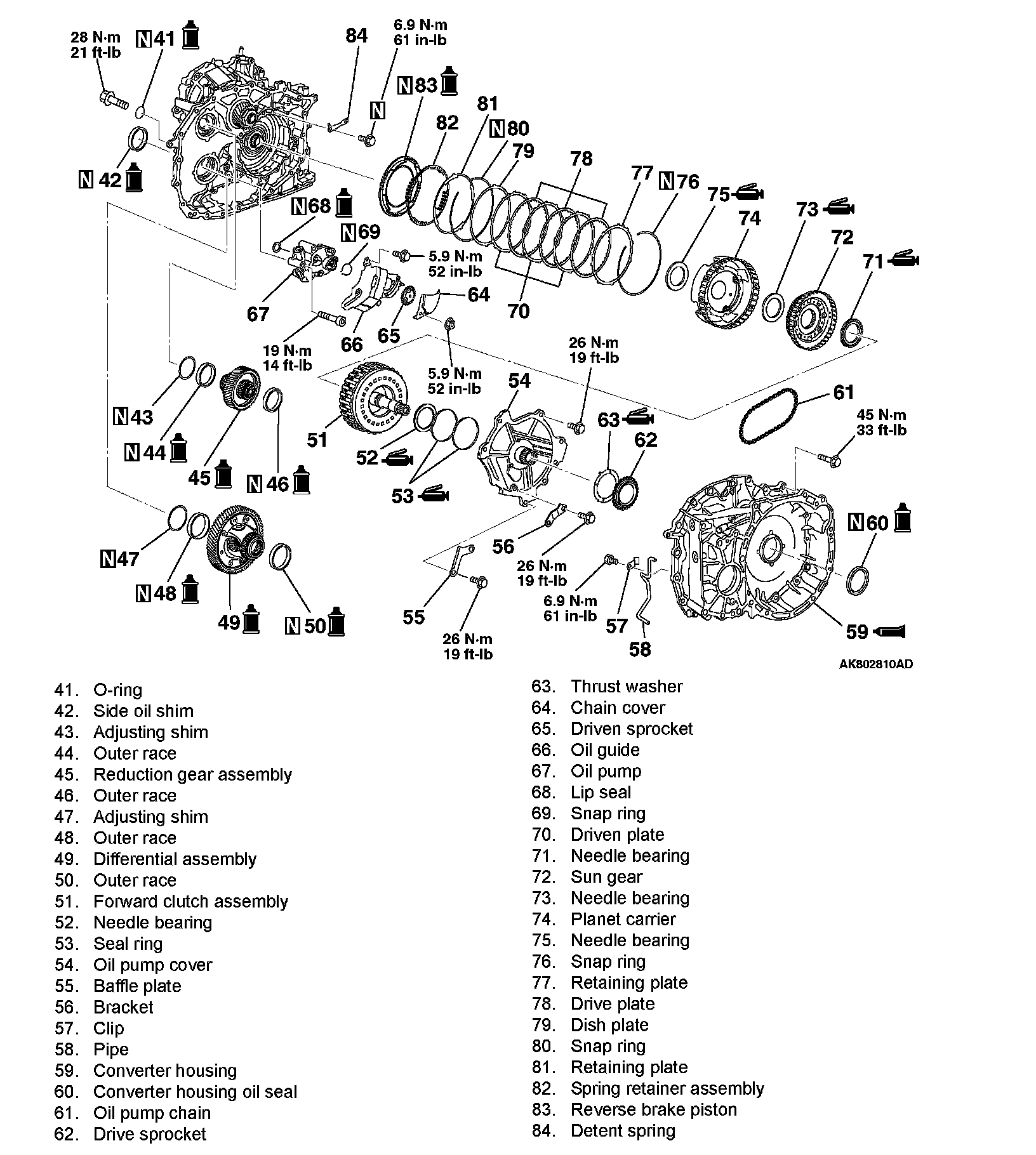

Disassembly Steps 41-84:
