Wheel Speed Sensor: Locations




Wheels/Vehicle Underbody Component Views

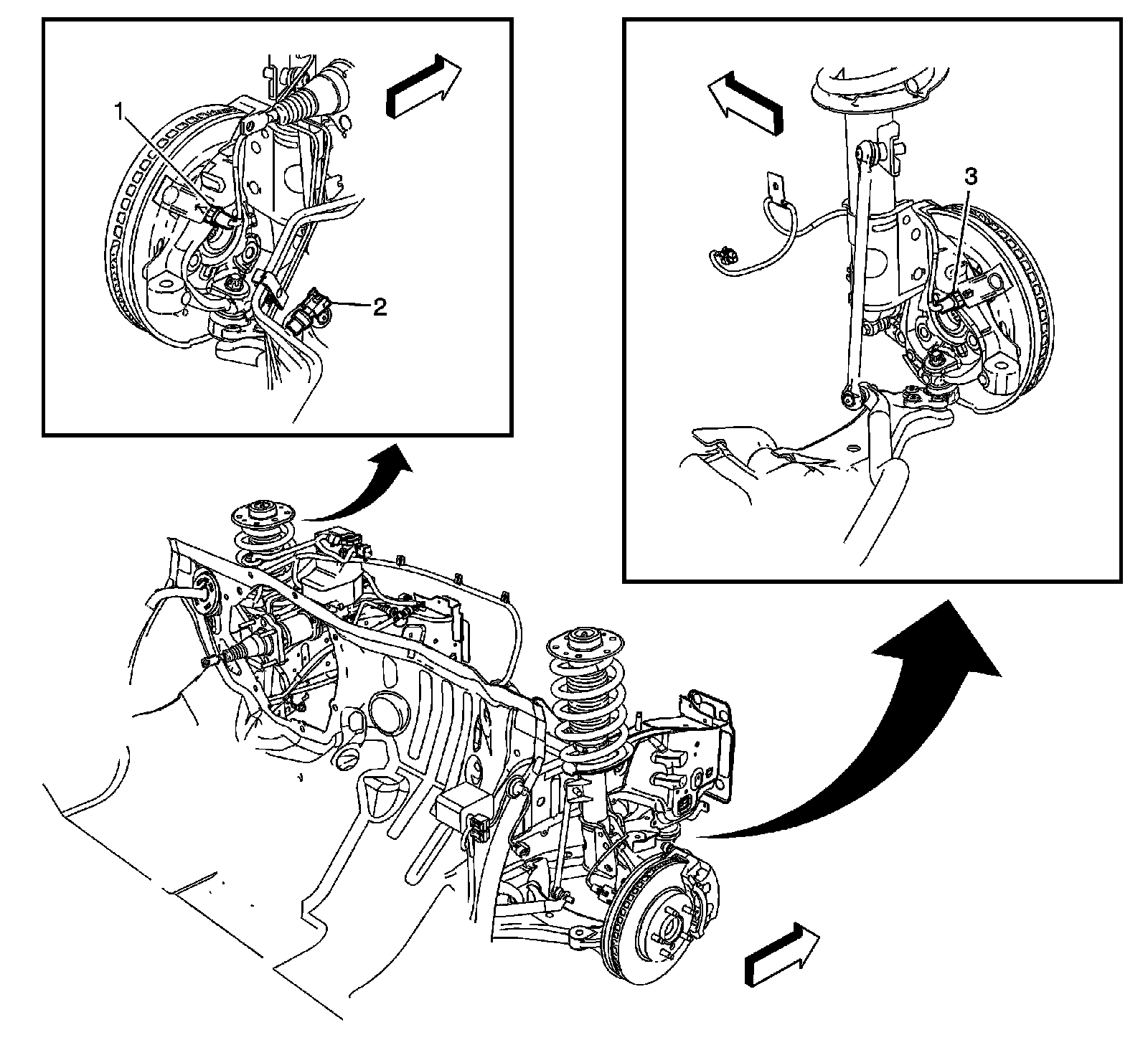

Front Wheel Speed Sensors and Fuel Pressure Sensor




1 - Wheel Speed Sensor (WSS) - Left Front
2 - Fuel Pressure Sensor
3 - Wheel Speed Sensor (WSS) - Right Front

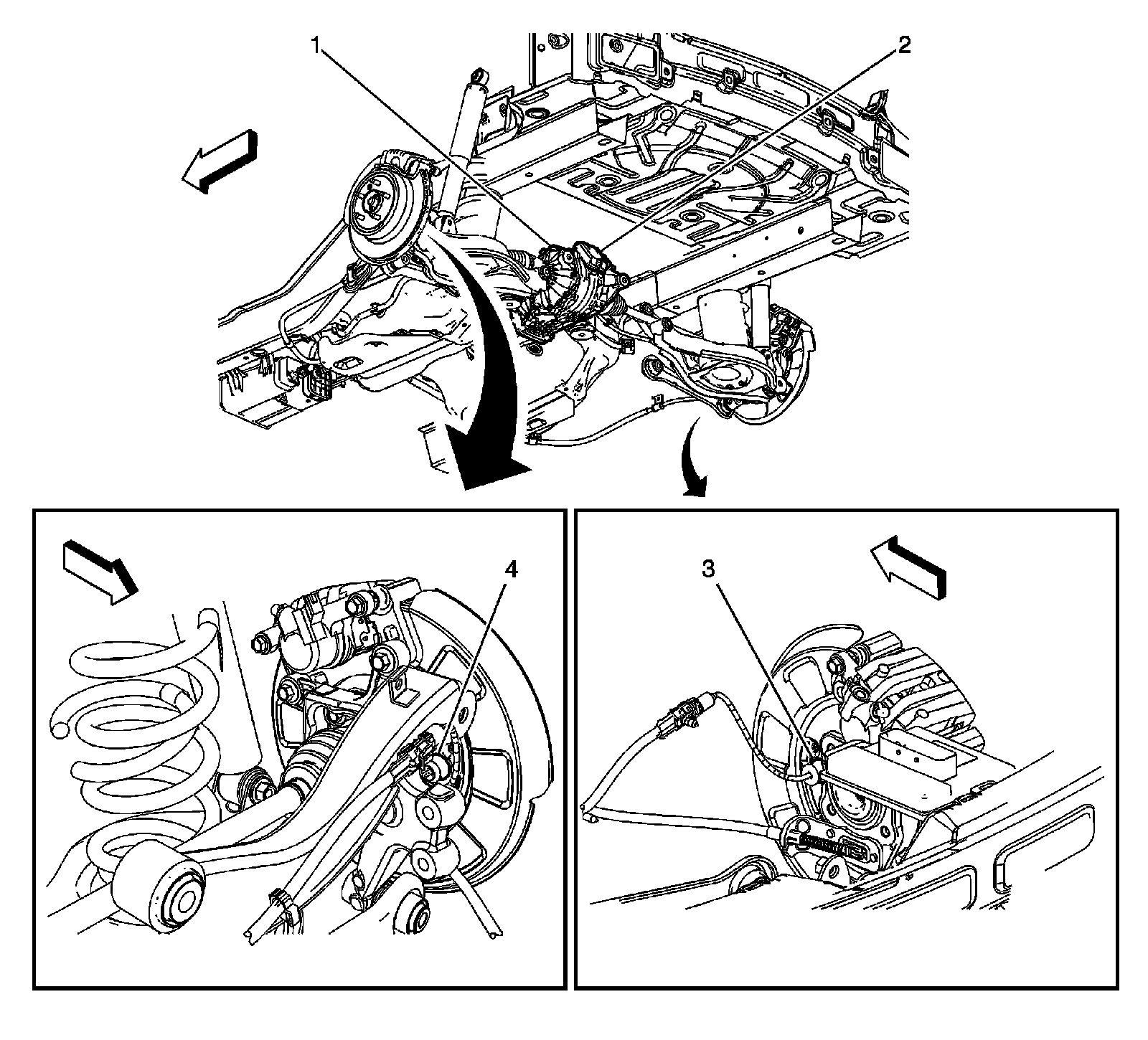

Rear Frame and Underbody Components




1 - Rear Wheel Drive Module Clutch (AWD)
2 - Rear Differential Clutch Control Module (AWD)
3 - Wheel Speed Sensor (WSS) - Right Rear
4 - Wheel Speed Sensor (WSS) - Left Rear
