Engine Compartment

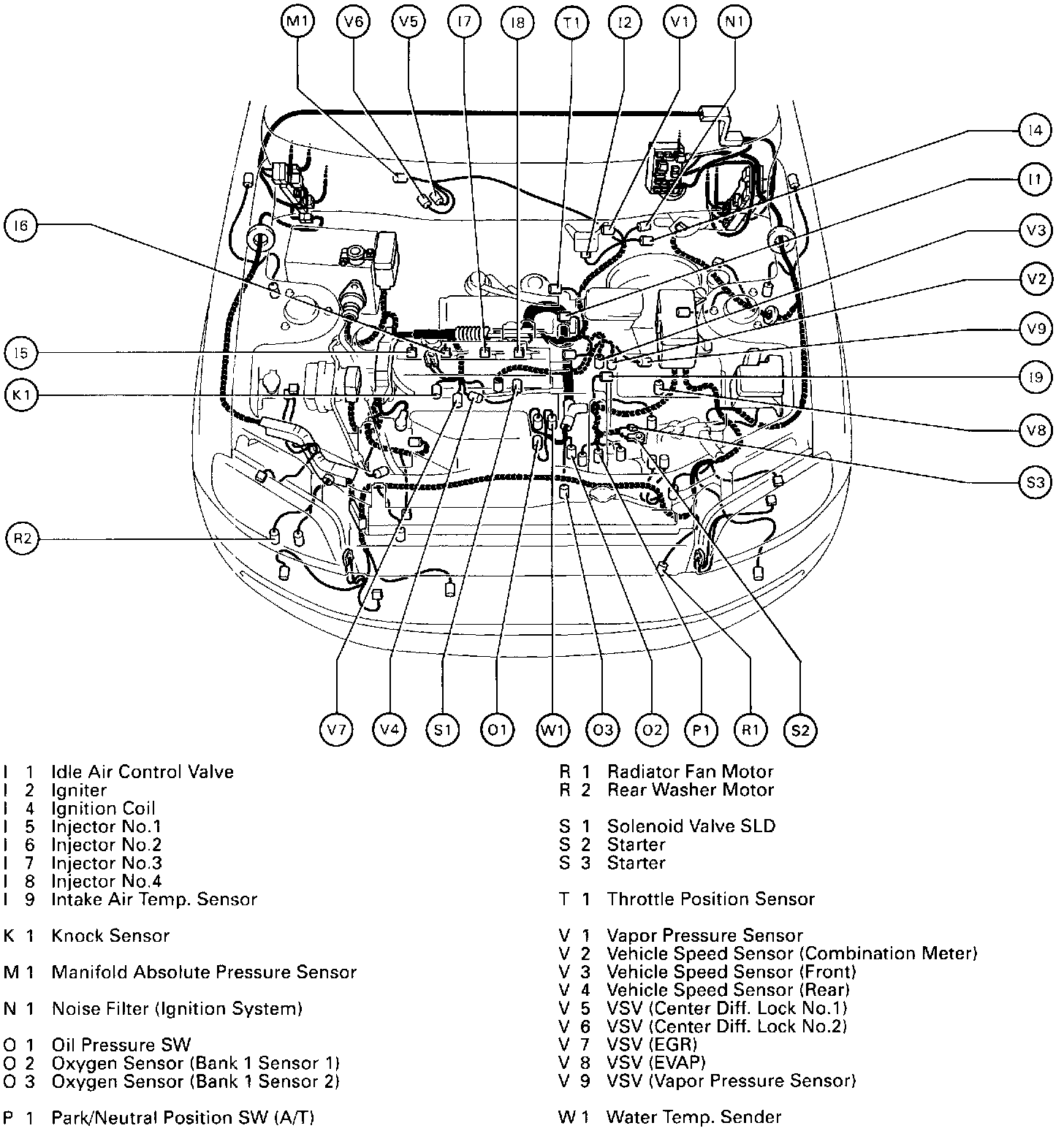

Position Of Parts In Engine Compartment (Part 1 Of 2) (Fig 30):

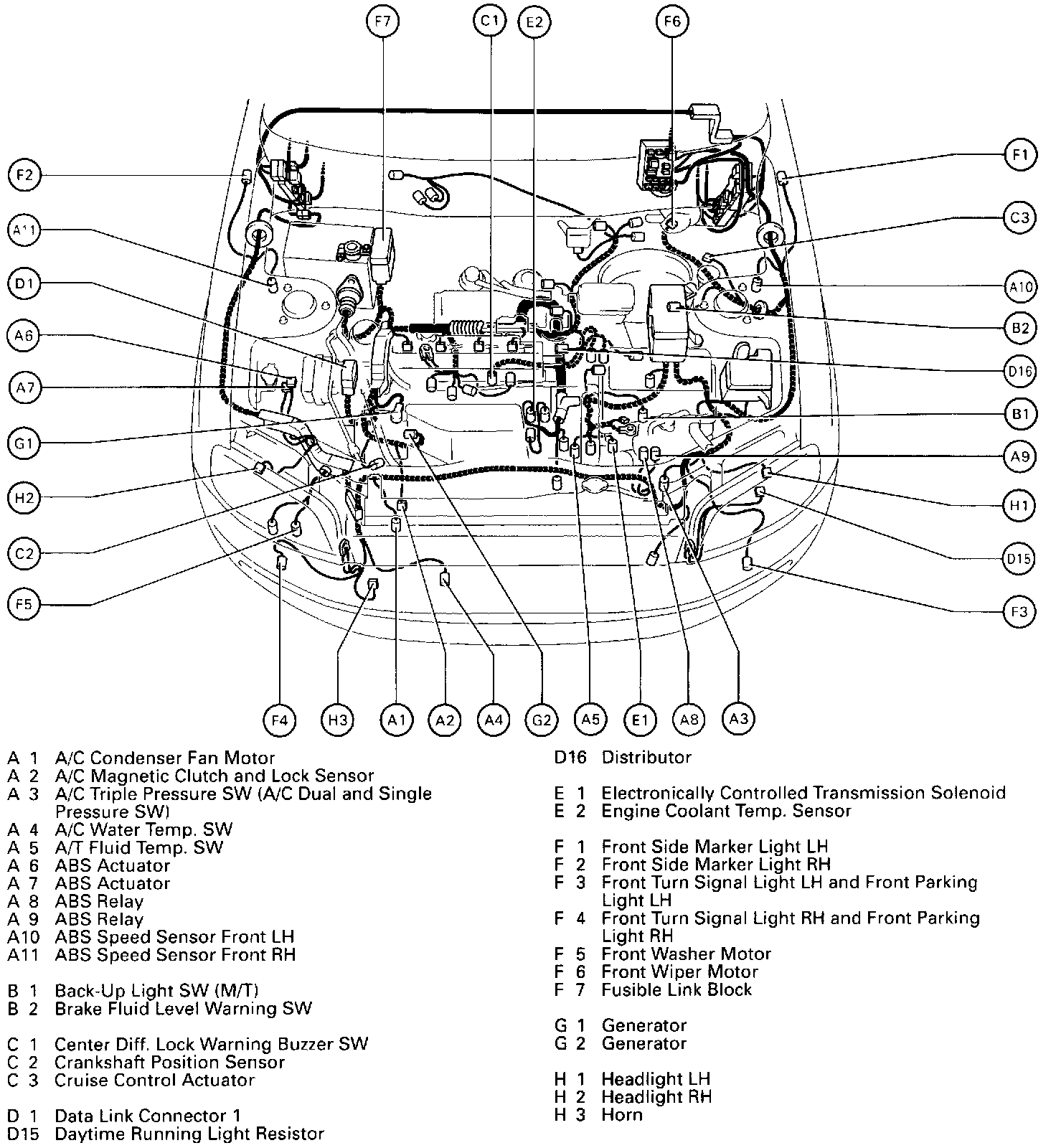

Position Of Parts In Engine Compartment (Part 2 Of 2) (Fig 31):





A 1 A/C Condenser Fan Motor
A 2 A/C Magnetic Clutch and Lock Sensor
A 3 A/C Triple Pressure SW (A/C Dual and Single Pressure SW)
A 4 A/C Water Temp.SW
A 5 A/T Fluid Temp. SW
A 6 ABS Actuator
A 7 ABS Actuator
A S ABS Relay
A 9 ABS Relay
A10 ABS Speed Sensor Front LH
A11 ABS Speed Sensor Front RH

B 1 Back-Up Light SW (M/T)
B 2 Brake Fluid Level Warning SW

C 1 Center Diff. Lock Warning Buzzer SW
C 2 Crankshaft Position Sensor
C 3 Cruise Control Actuator

D 1 Data Link Connector 1
D15 Daytime Running Light Resistor
D16 Distributor

E 1 Electronically Controlled Transmission Solenoid
E 2 Engine Coolant Temp. Sensor

F 1 Front Side Marker Light LH
F 2 Front Side Marker Light RH
F 3 Front Turn Signal Light LH and Front Parking Light LH
F 4 Front Turn Signal Light RH and Front Parking Light RH
F 5 Front Washer Motor
F 6 Front Wiper Motor
F 7 Fusible Link Block

G 1 Generator
G 2 Generator

H 1 Headlight LH
H 2 Headlight RH
H 3 Horn

I 1 Idle Air Control Valve
I 2 Igniter
I 4 Ignition Coil
I 5 Injector No.1
I 6 Injector No.2
I 7 Injector No.3
I 8 Injector No.4
I 9 Intake Air Temp. Sensor

K 1 Knock Sensor

M 1 Manifold Absolute Pressure Sensor

N 1 Noise Filter (Ignition System)

O 1 Oil Pressure SW
O 2 Oxygen Sensor (Bank 1 Sensor 1)
O 3 Oxygen Sensor (Bank 1 Sensor 2)

P 1 Park/Neutral Position SW (A/T)

R 1 Radiator Fan Motor
R 2 Rear Washer Motor

S 1 Solenoid Valve SLD
S 2 Starter
S 3 Starter

T 1 Throttle Position Sensor

V 1 Vapor Pressure Sensor
V 2 Vehicle Speed Sensor (Combination Meter)
V 3 Vehicle Speed Sensor (Front)
V 4 Vehicle Speed Sensor (Rear)
V 5 VSV (Center Diff. Lock No.1)
V 6 VSV (Center Diff. Lock No.2)
V 7 VSV(EGR)
V 8 VSV(EVAP)
V 9 VSV (Vapor Pressure Sensor)

W 1 Water Temp. Sender
