Knock Sensor: Service and Repair
1. REMOVE V-BANK COVER2. REMOVE INTAKE AIR CONNECTOR
3. DISCONNECT THROTTLE BODY FROM INTAKE MANIFOLDS
4. REMOVE UPPER AND LOWER INTAKE MANIFOLDS ASSEMBLY
5. INSPECT KNOCK SENSOR 1,2
a. Disconnect the knock sensor connectors.
b. Using an ohmmeter, check that there is no continuity between the terminal and body.

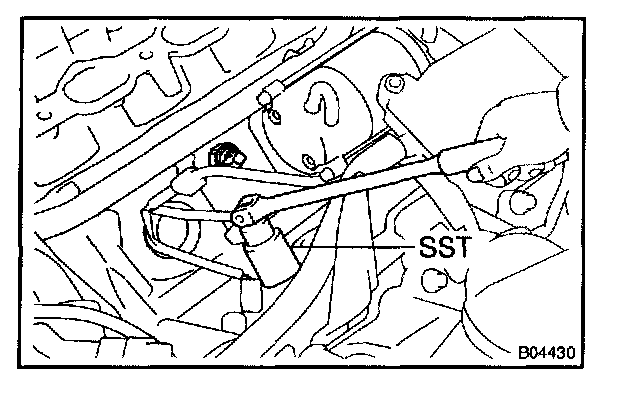

5. REPLACE THE SENSOR WITH SST.
SST 09816-30010
Torque: 45 N.m (450 kgf.cm, 33 ft.lbf)
6. REINSTALL UPPER AND LOWER INTAKE MANIFOLDS ASSEMBLY
7. REINSTALL THROTTLE BODY TO INTAKE MANIFOLDS
8. REINSTALL INTAKE AIR CONNECTOR
9. REINSTALL V-BANK COVER
