Control Switch Circuit (Cruise Control Switch)
Control Switch Circuit (Cruise Control Switch)CIRCUIT DESCRIPTION
This circuit carries the SET/COAST, RESUME/ACCEL and CANCEL signals (each voltage) to the engine ECU.

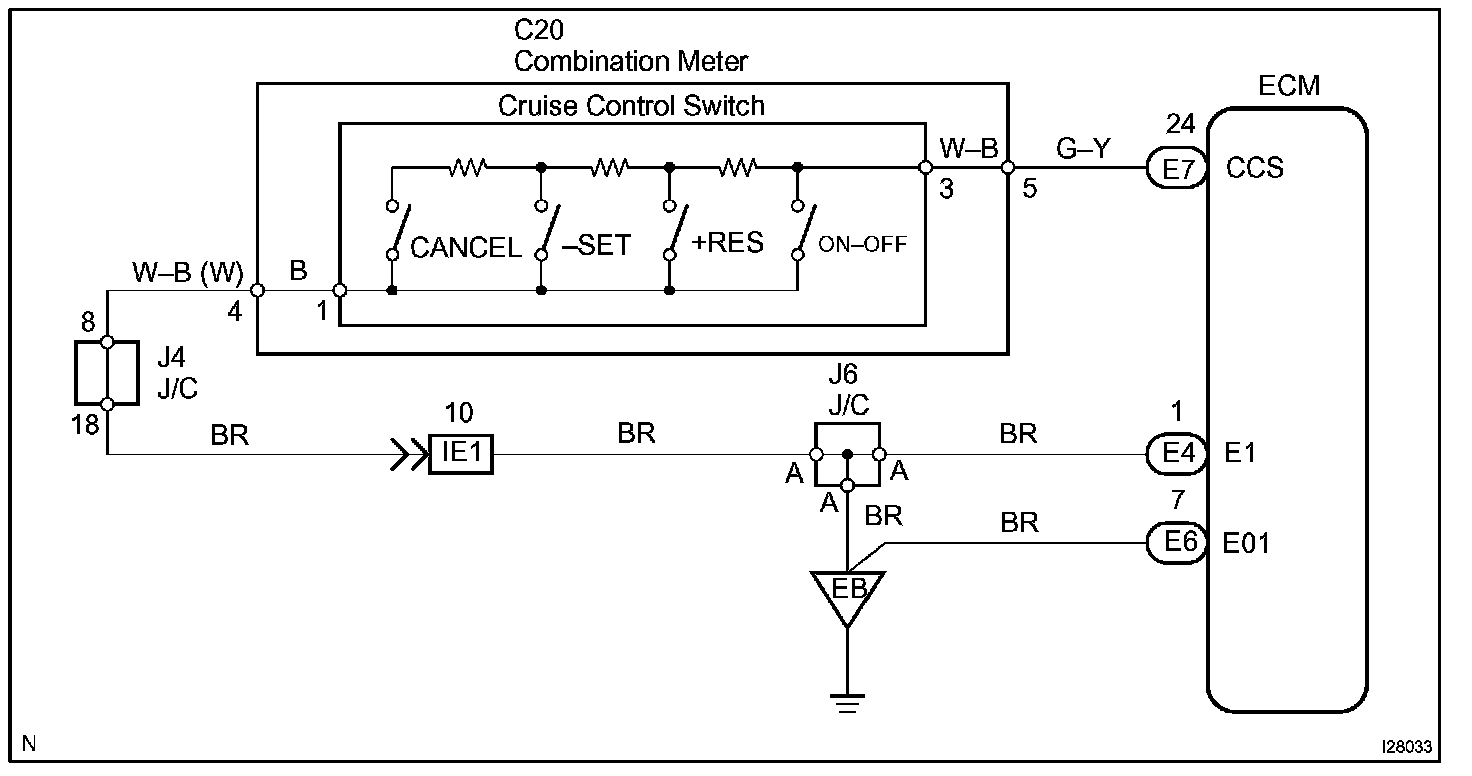

Wiring Diagram:

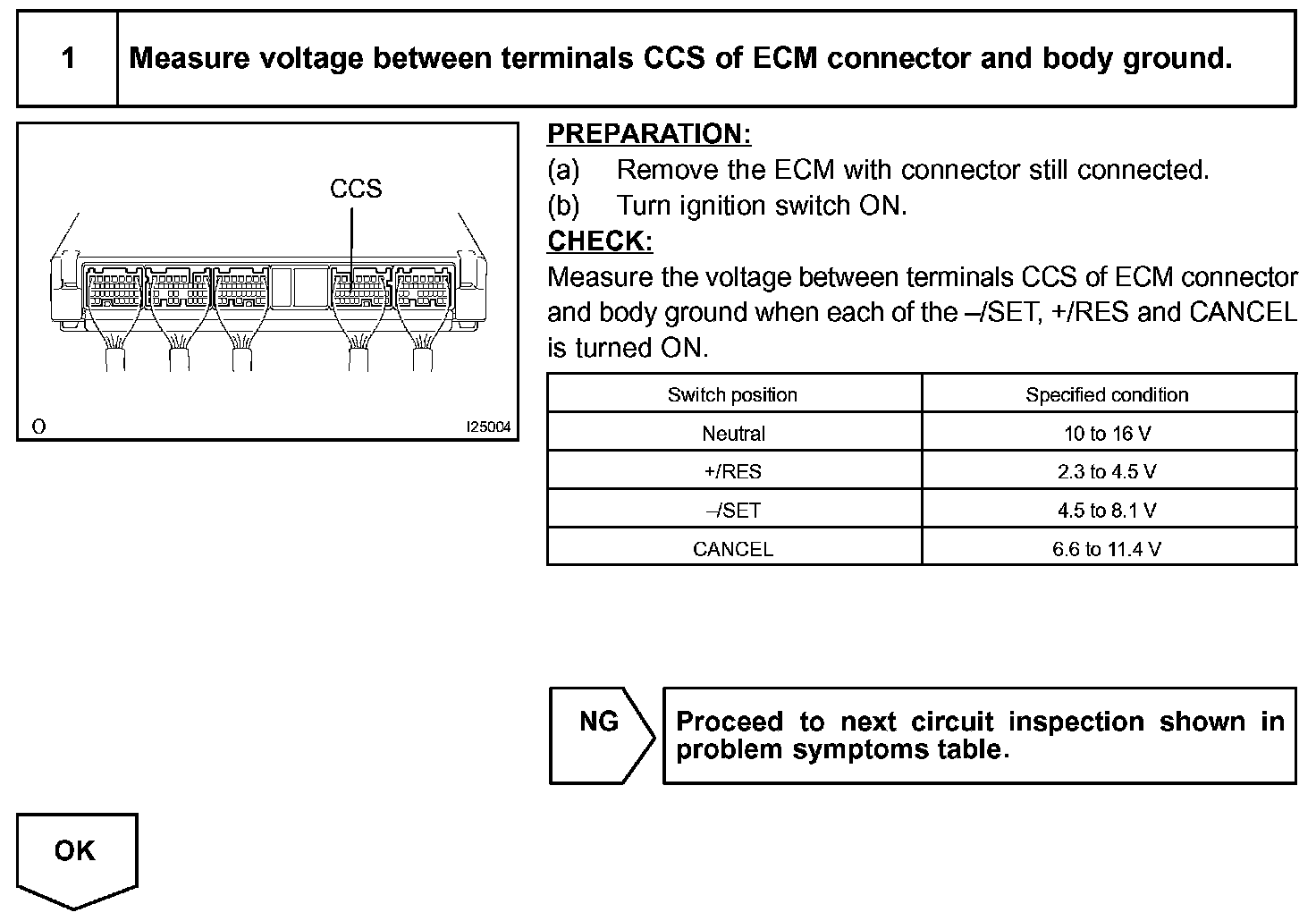

Step 1:

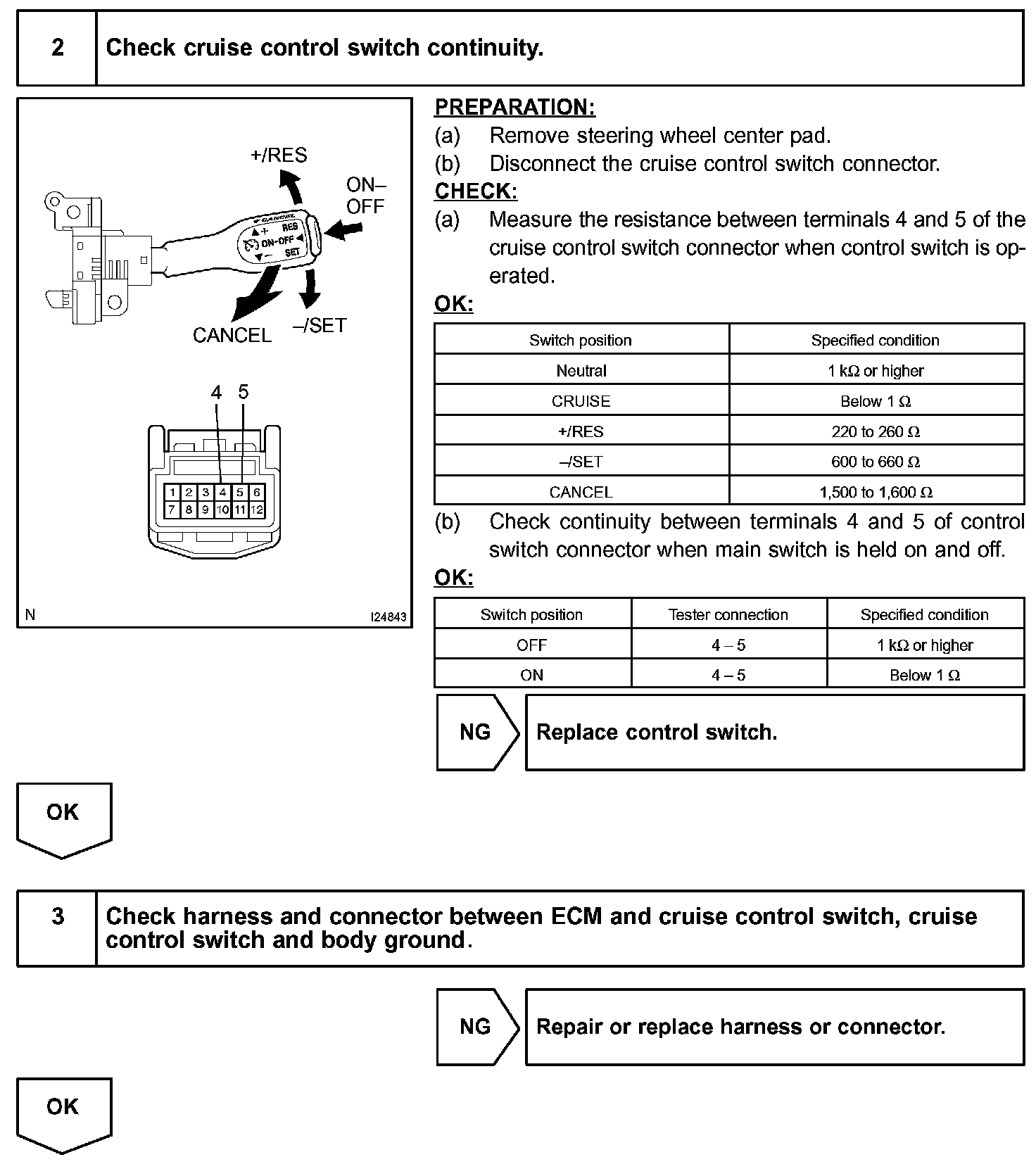

Step 2 - 3:
Step 4:
INSPECTION PROCEDURE
