Ignition Switch Power Source Circuit
Ignition Switch Power Source CircuitCIRCUIT DESCRIPTION
When the ignition switch is turned ON, battery voltage is applied to terminal IG of the passenger side J/B ECU.

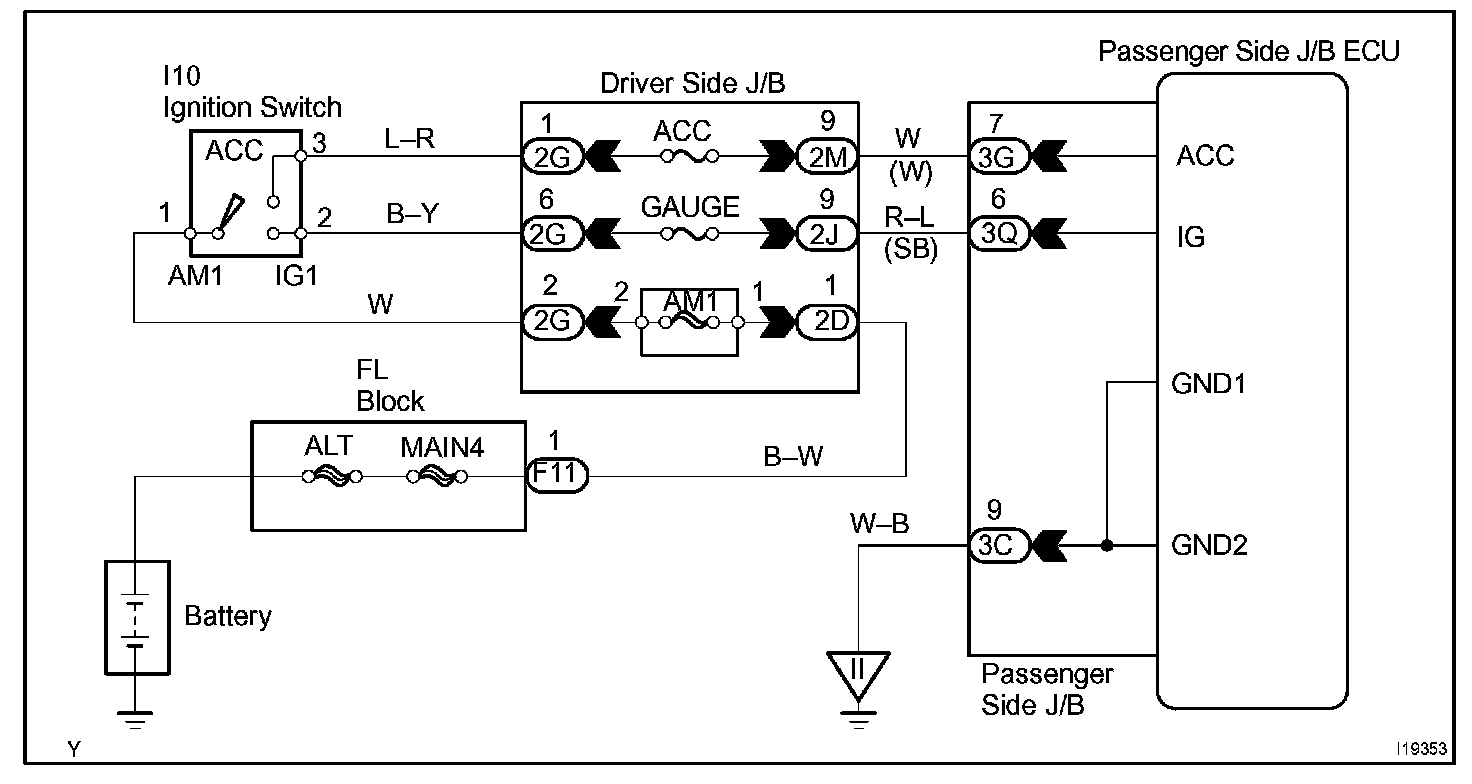

Wiring Diagram:

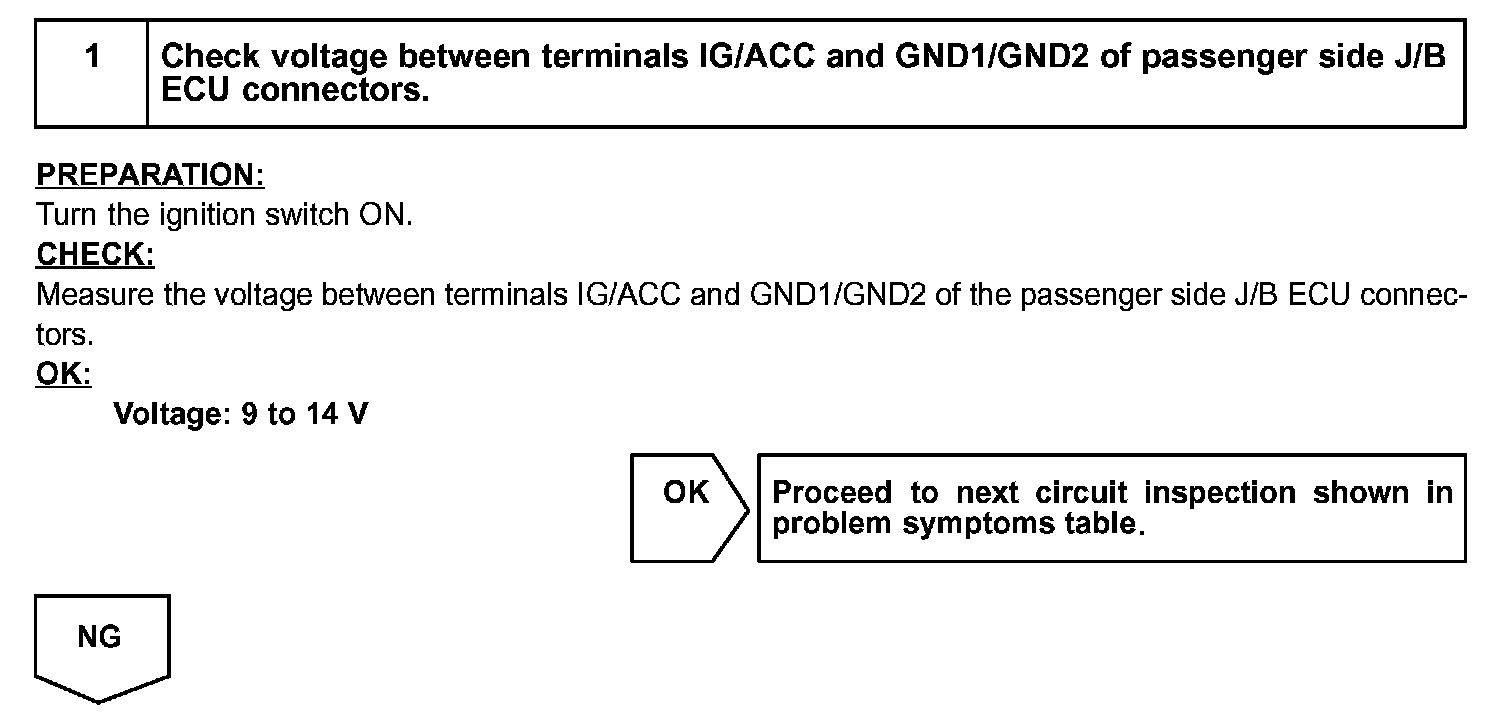

Step 1:

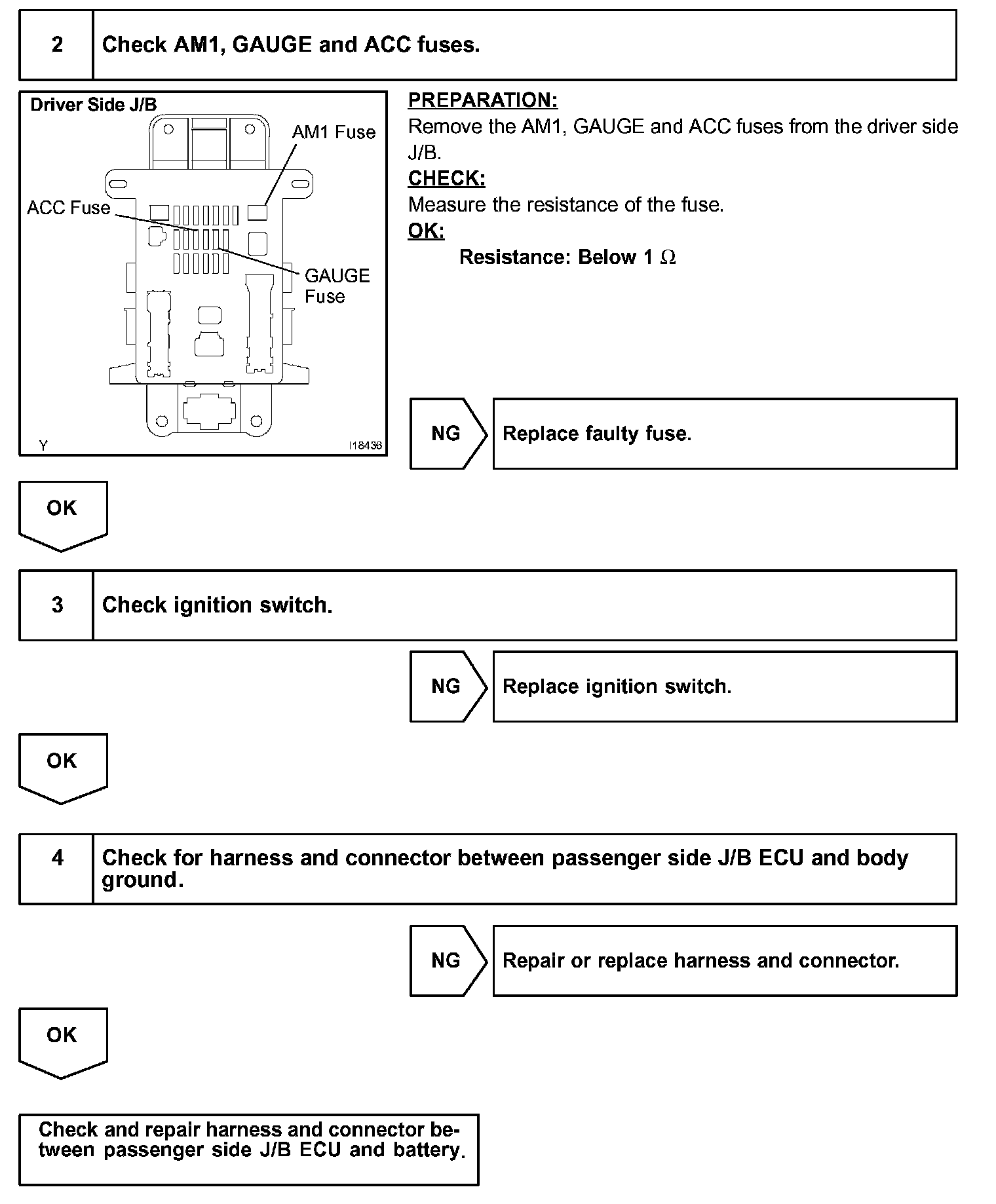

Step 2 - 4:
INSPECTION PROCEDURE
