Air-Fuel Ratio Sensor
REPLACEMENT1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL
2. REMOVE AIR FUEL RATIO SENSOR
a. Disconnect the air fuel ratio sensor connector.
b. Disconnect the wire harness clamp.

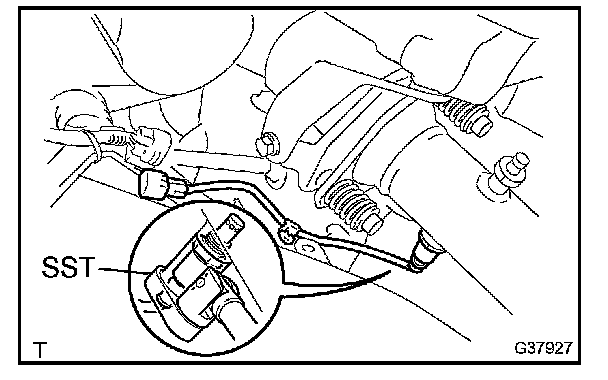

c. Using SST, remove the air fuel ratio sensor.
SST 09224-00010
3. INSTALL AIR FUEL RATIO SENSOR

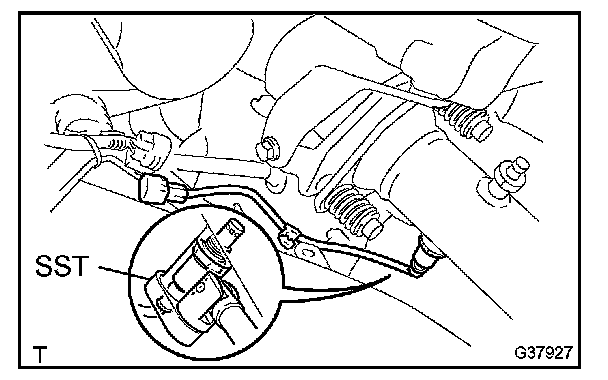

a. Using SST, install the air fuel ratio sensor.
SST 09224-00010
Torque:
44 N.m (449 Kgf.cm, 33 ft.lbf)
40 N.m (408 Kgf.cm, 30 ft.lbf) with SST
NOTE: Use a torque wrench with a fulcrum length of 300 mm (11.81in.).

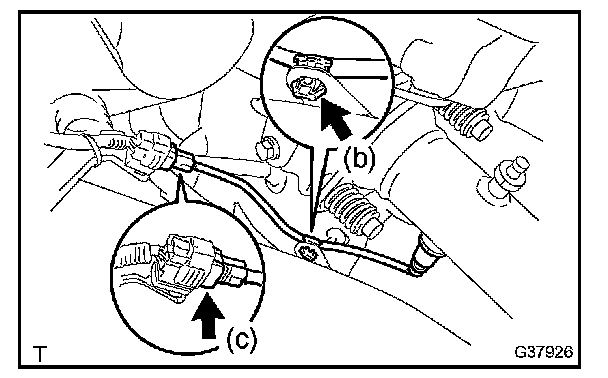

b. Connect the wire harness clamp.
c. Connect the air fuel ratio sensor connector.
4. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL
Torque: 3.9 N.m (40 Kgf.cm, 35 in.lbf)
