POWER SOURCE CIRCUIT (NAVIGATION CONTROLLER ASSEMBLY)
CIRCUIT DESCRIPTION
This circuit provides power to the navigation controller assembly.

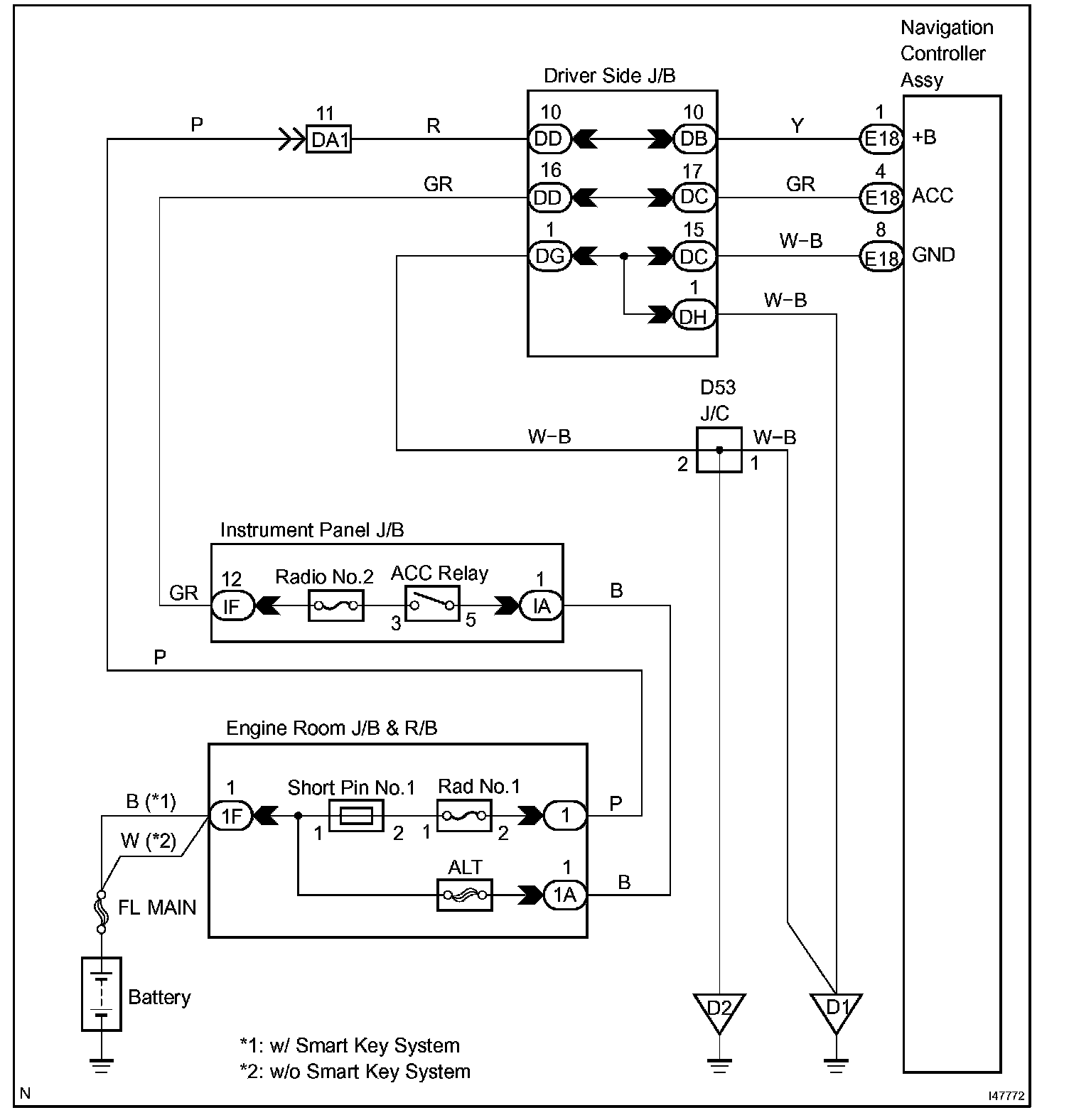

Wiring Diagram:

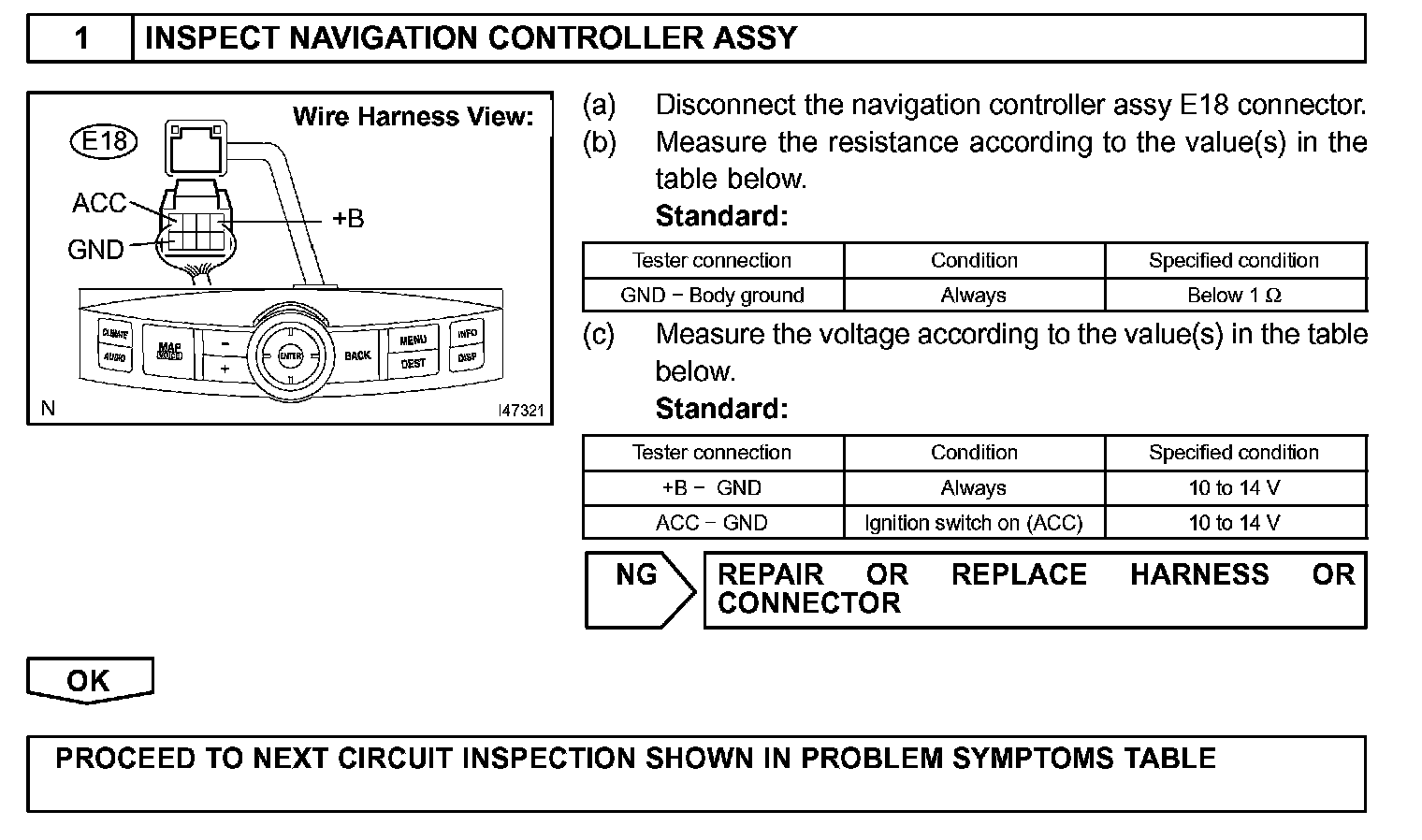

Step 1:
INSPECTION PROCEDURE
