Connecting Rod, Engine
CONNECTING ROD THRUST CLEARANCEStandard thrust clearance: 0.15 to 0.40 mm (0.0059 to 0.0157 inch)
Maximum thrust clearance: 0.50 mm (0.020 inch)

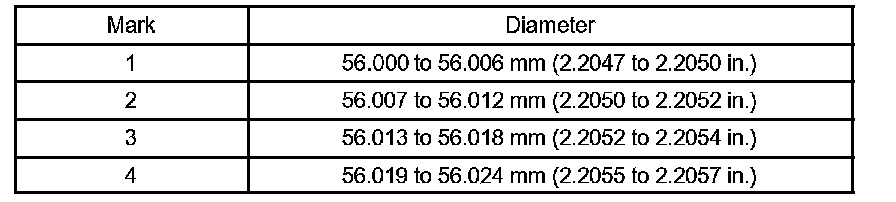

CONNECTING ROD DIAMETER
ROD BEARING CAP BOLTS
1st: 25 Nm (255 kgf-cm, 18 ft. lbs.)
2nd: Turn 90°
CONNECTING ROD BOLT
Standard diameter: 7.2 to 7.3 mm (0.283 to 0.287 inch)
Minimum diameter: 7.0 mm (0.276 inch)
CONNECTING ROD
Maximum out-of alignment: 0.05 mm (0.0020 inch) per 100 mm (3.94 inch)
Maximum twist: 0.15 mm (0.0059 inch) per 100 mm (3.94 inch)
