System Specifications
Surface Variation - Head-to-BlockMaximum Warpage 0.07 mm (0.0028 inch)
Standard Diameter:
Maximum Diameter:

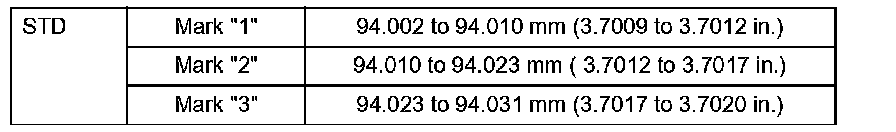

Cylinder Bore Diameter
Cylinder-to-Piston Clearance
Standard 0.030 to 0.071 mm (0.0012 to 0.0028 inch)
Maximum 0.13 mm (0.0051 inch)
Crankshaft
Main Journal Diameter 66.988 to 67.000 mm (2.6373 to 2.6378 inch)
Crank Pin Diameter 51.982 to 52.000 mm (2.0465 to 2.0472 inch)
Taper And Out-Of-Round (Maximum) 0.02 mm (0.0008 inch)
Center Journal Circle Runout (Maximum) 0.04 mm (0.0016 inch)
Main Bearing Clearance (Standard)
No. 1, No. 5 0.028 to 0.046 mm (0.0011 to 0.0018 inch)
Others 0.040 to 0.058 mm (0.0016 to 0.0023 inch)
Main Bearing Clearance (Maximum) 0.065 mm (0.0026 inch)

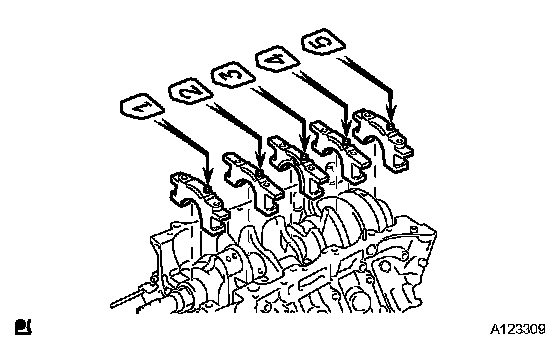

Main Bearing Cap Bolts
First Pass 27 Nm (275 kgf-cm, 20 ft. lbs.)
Final Pass 90°

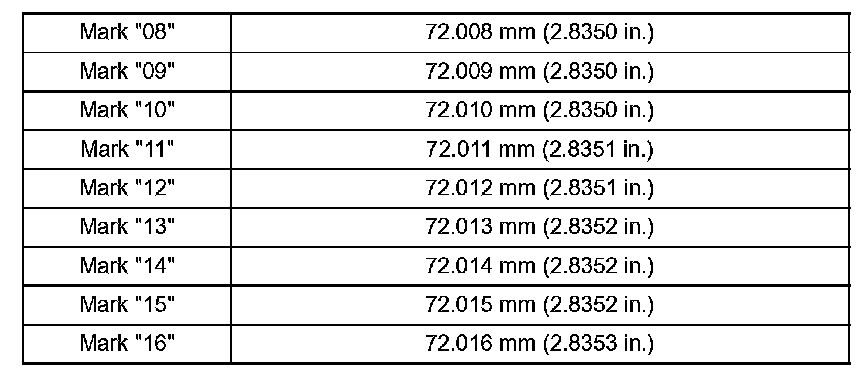

Reference Cylinder Block Main Journal Bore Diameter (A) (Part 1):
Reference Cylinder Block Main Journal Bore Diameter (A) (Part 2):

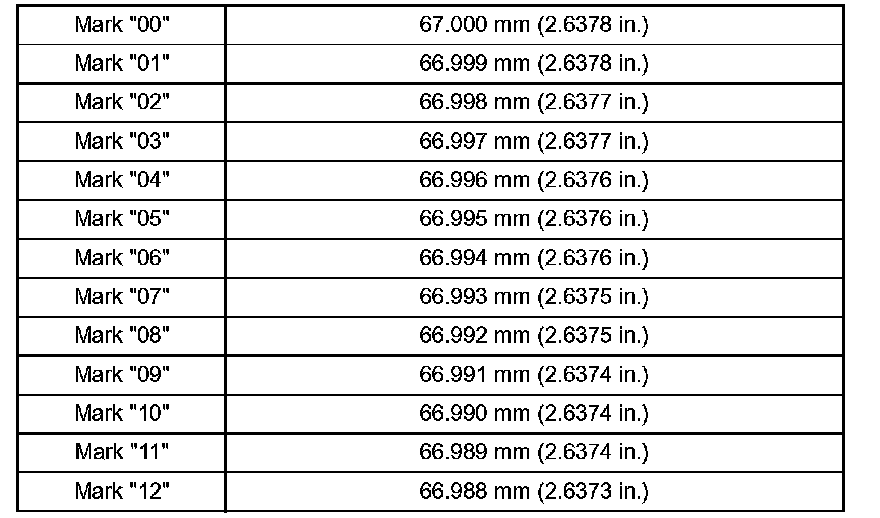

Crankshaft Main Journal Diameter (B):

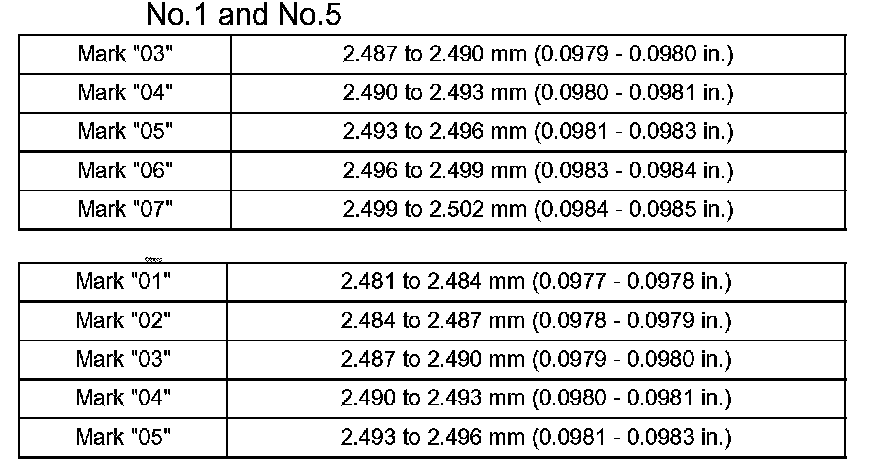

Standard Bearing Center Wall Thickness: No. 1 And No. 5:

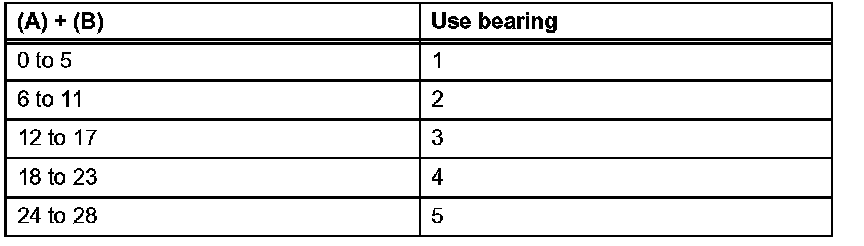

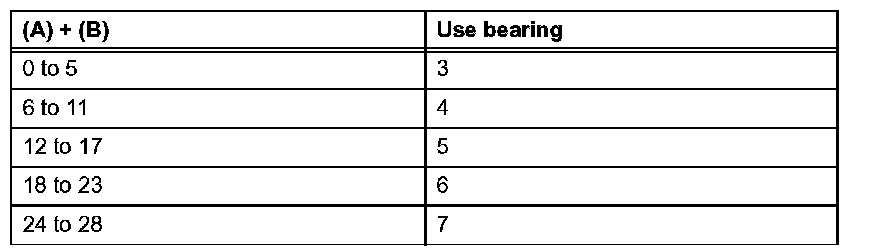

Main Bearing Size Codes
Connecting Rod
Bearing Clearance
Standard 0.021 to 0.047 mm (0.0008 to 0.0019 inch)
Maximum 0.059 mm (0.0023 inch)
Side Clearance
Standard 0.160 to 0.290 mm (0.0063 to 0.0114 inch)
Maximum 0.35 mm (0.0138 inch)
Connecting Rod Cap Bolts
First Pass 24.5 Nm (250 kgf-cm, 18 ft. lbs.)
Final Pass 90°
Piston Diameter:
Piston Diameter
Piston Ring Groove Clearance:
Piston Ring Groove Clearance
Crankshaft Pulley Bolt 245 Nm (2,500 kgf-cm, 181 ft. lbs.)
