Connecting Rod, Engine
Connecting RodMaximum Misalignment 0.05 mm (0.0020 inch) per 100 mm (3.94 inch)
Maximum Twist 0.15 mm (0.0059 inch) per 100 mm (3.94 inch)
Thrust Clearance
Standard 0.15 to 0.30 mm (0.0059 to 0.0118 inch)
Maximum 0.35 mm (0.0138 inch)
Clearance to Crank Pin
Standard 0.026 to 0.046 mm (0.0010 to 0.0018 inch)
Maximum 0.066 mm (0.0025 inch)

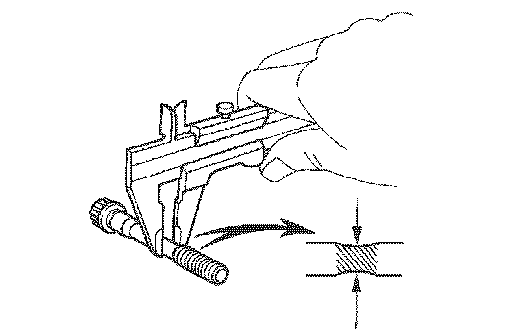

Connecting Rod Bolt Inspection
Standard Diameter 7.2 to 7.3 mm (0.283 to 0.287 inch)
Minimum Diameter 7.0 mm (0.276 inch)
Rod Bearing Cap Bolts
First Pass 25 Nm (255 kgf-cm, 18 ft. lbs.)
Final Pass 90°
