Heated Oxygen Sensor
REMOVAL1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL
2. REMOVE HEATED OXYGEN SENSOR

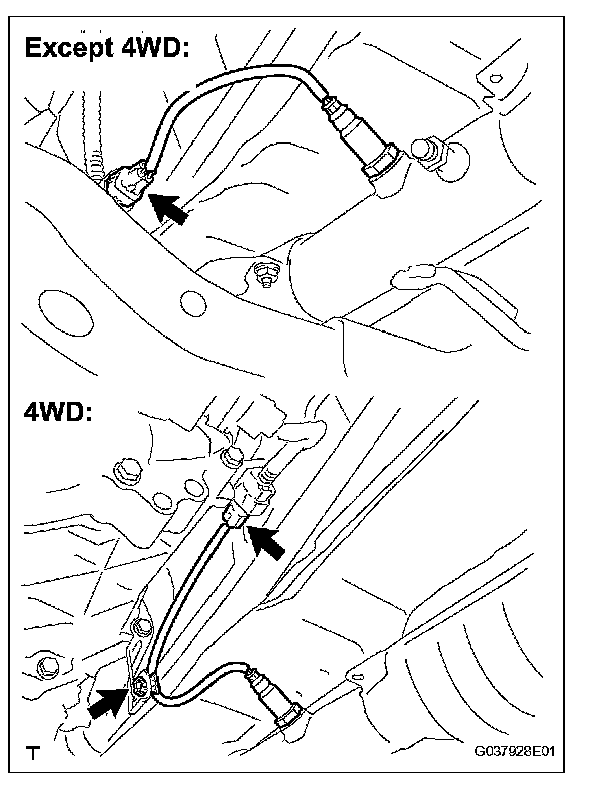

a. Disconnect the heated oxygen sensor connector.
b. Disconnect the wire harness clamp. (4WD DRIVE TYPE)

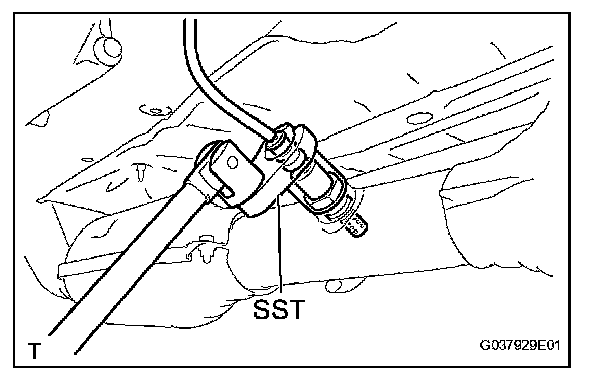

c. Using SST, remove the heated oxygen sensor.
SST 09224-00010
INSTALLATION
1. INSTALL HEATED OXYGEN SENSOR

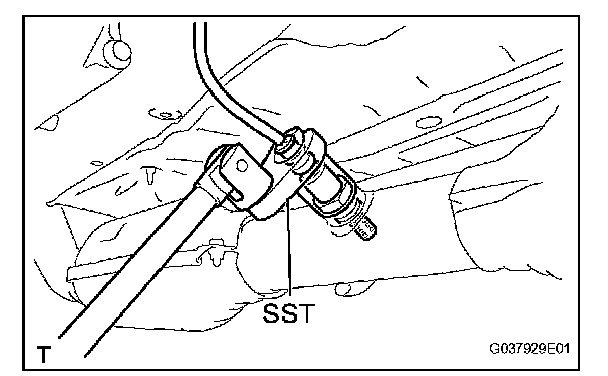

a. Using SST, install the heated oxygen sensor.
SST 09224-00010
Torque:
44 N.m (449 kgf.cm, 33 ft.lbf)
40 N.m (408 kgf.cm, 30 ft.lbf) with SST
NOTE: Use a torque wrench with a fulcrum length of 300 mm (11.81 in.)
b. Connect the wire harness clamp. (4WD DRIVE TYPE)
c. Connect the oxygen sensor connector.
2. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL
Torque: 3.9 N.m (40 kgf.cm, 35 in.lbf)
3. CHECK FOR EXHAUST GAS LEAKAGE
