System Specifications
Cylinder HeadLH

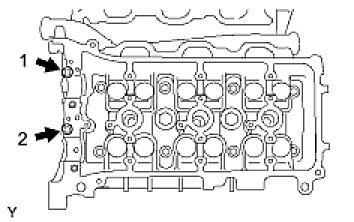

Recessed head 1st
Torque: 36 Nm (367 kgf-cm, 27 ft-lbf)

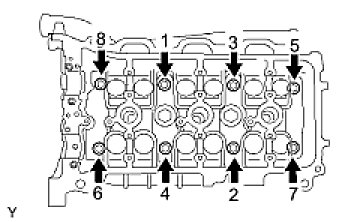

14mm (0.55 in.) Head
Torque: 30 Nm (306 kgf-cm, 22 ft-lbf)

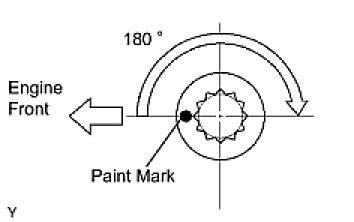

Retighten the cylinder head bolts 180° as shown.

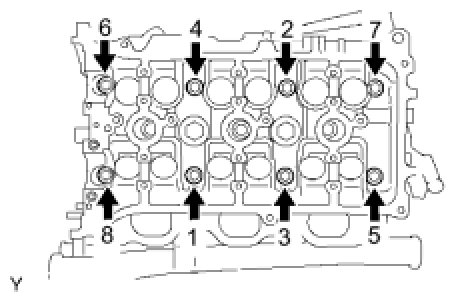

RH
Torque: 36 Nm (367 kgf-cm, 27 ft-lbf)

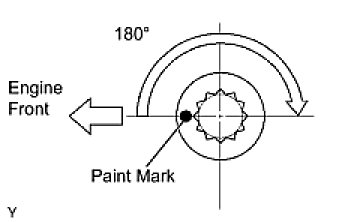

Retighten the cylinder head bolts by 180° as shown.
Bolt Reusability
Standard outer diameter: 10.85 to 11.00 mm (0.4272 to 0.4331 in.)
Minimum outer diameter: 10.7 mm (0.421 in.)
Surface Variation - Warpage
Maximum warpage:
0.10 mm (0.0039 in.)
Intake Manifold
Torque: 26 Nm (265 kgf-cm, 19 ft-lbf)
Exhaust Manifold
LH
Torque: 30 Nm (306 kgf-cm, 22 ft-lbf)
RH
Torque: 30 Nm (306 kgf-cm, 22 ft-lbf)
Camshaft Pulley/Gear
Torque: 100 Nm (1020 kgf-cm, 74 ft-lbf)
