NETWORKING: CAN COMMUNICATION SYSTEM: SYSTEM DIAGRAM

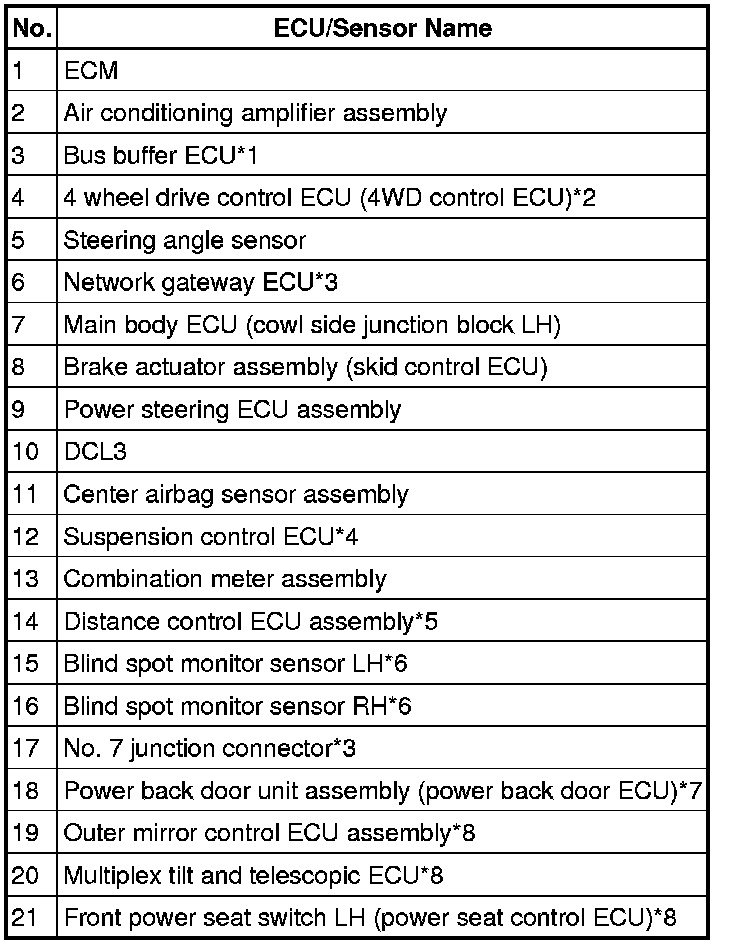

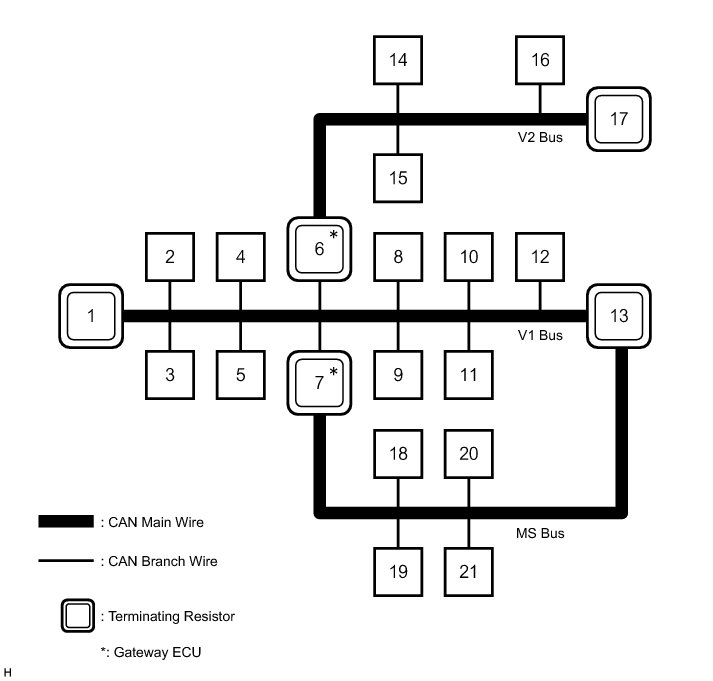

1. SYSTEM DIAGRAM









* *1: w/ Bus Buffer ECU

* *2: for 4WD

* *3: w/ Network Gateway ECU

* *4: w/ Air Suspension System

* *5: w/ Dynamic Laser Cruise Control System

* *6: w/ Blind Spot Monitor Sensor

* *7: w/ Power Back Door System

* *8: w/ Seat Memory

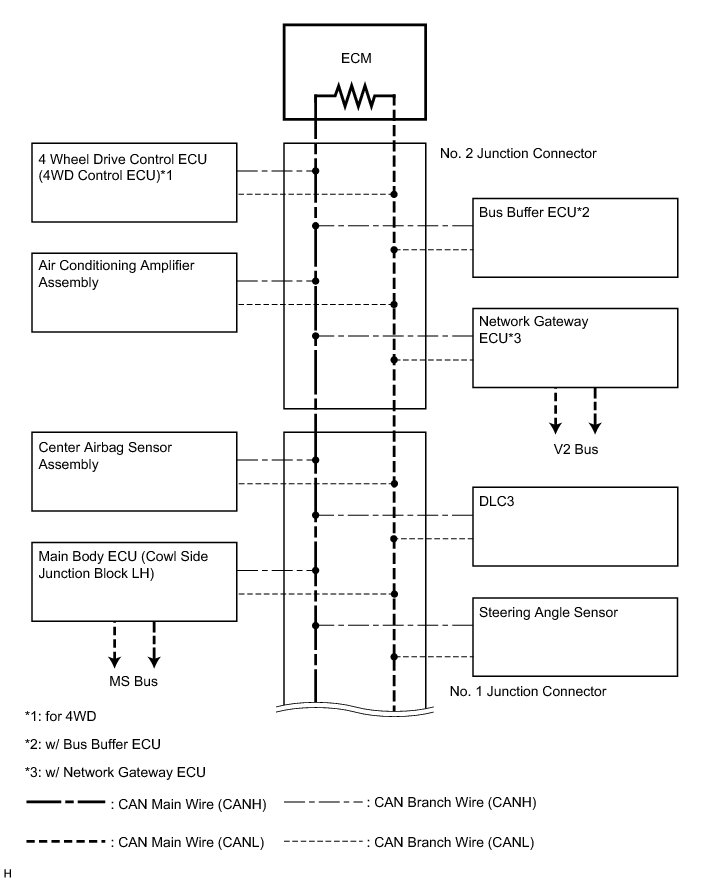

2. V1 BUS

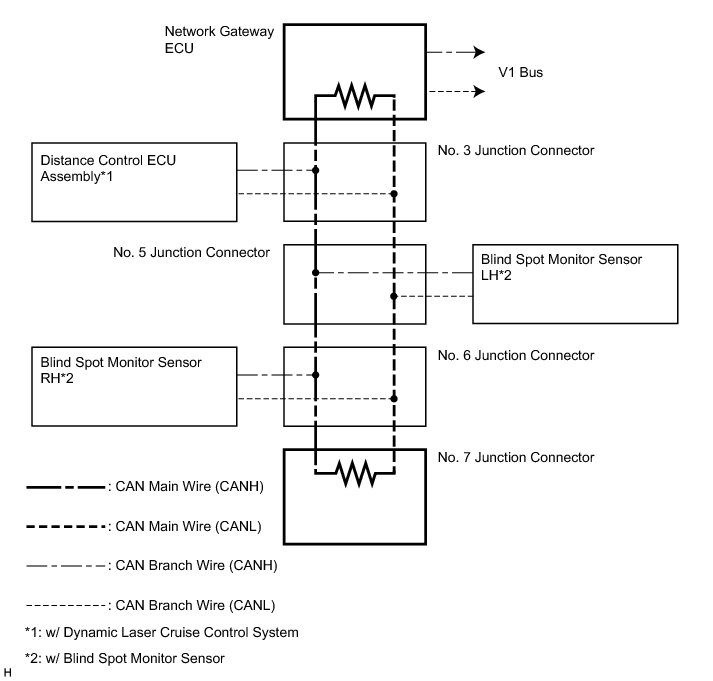

3. V2 BUS (w/ Network Gateway ECU)

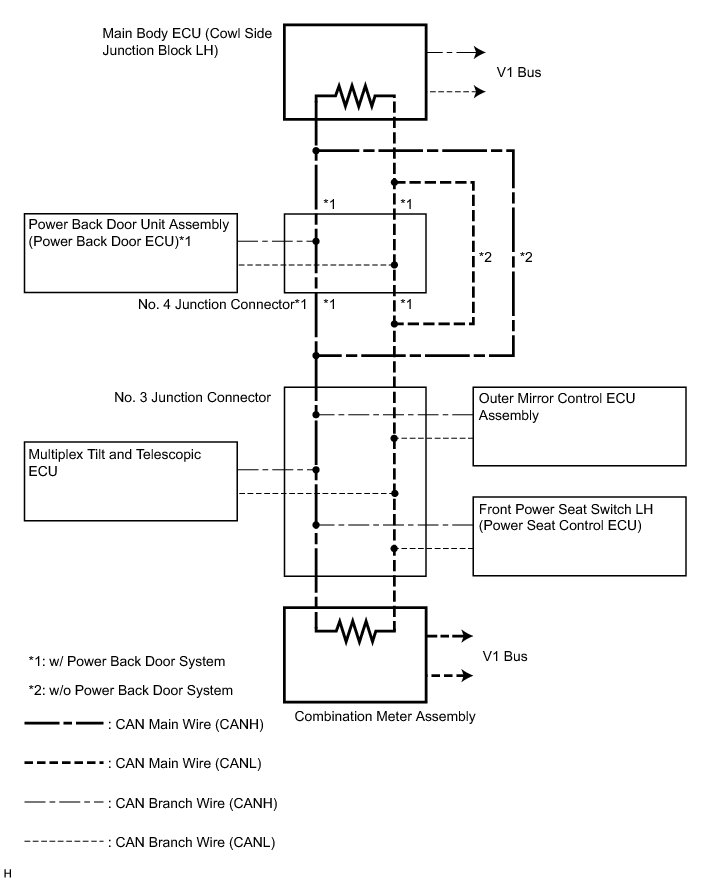

4. MS BUS (w/ Seat Memory)
