Subframe - Additional Replacement Parts Needed
Group: 40Number: 92-02
Date: December 31, 1992
Subject:
Subframe with 14 mm slot, additional parts needed when replacing
Model(s):
EuroVan All M.Y.
When installing a new subframe (14 mm slotted) and reusing the original lower control arm, the following parts must be replaced:
^ control arm bushing, rear (14 mm diameter)
^ bolt, M14 x 1.5
^ nut, M14 x 1.5
^ eccenthc washer, 14 mm diameter

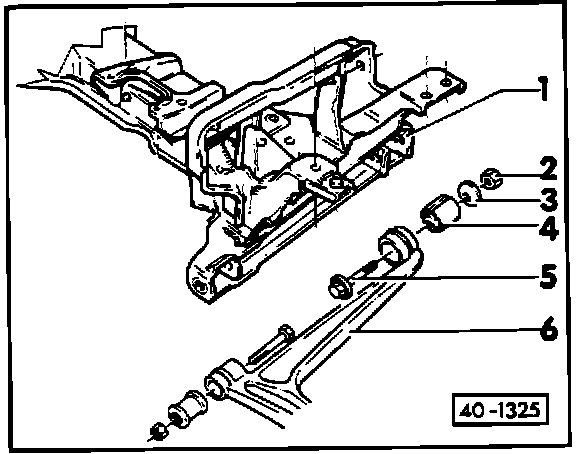

1 Subframe
2 Nut, M14 x 1.5
3 Eccentric washer, 14 mm diameter
4 Control arm bushing, rear
5 Eccentric bolt, M14 x 1.5
^ need not be replaced
6 Control arm, lower
