Diagram 140/4 (Tracks 29-42)
IMPORTANT NOTE:
This manufacturer uses "Track" style wiring diagrams.
For information on how to use these diagrams effectively, please refer to Diagram Information and Instructions. Diagram Information and Instructions

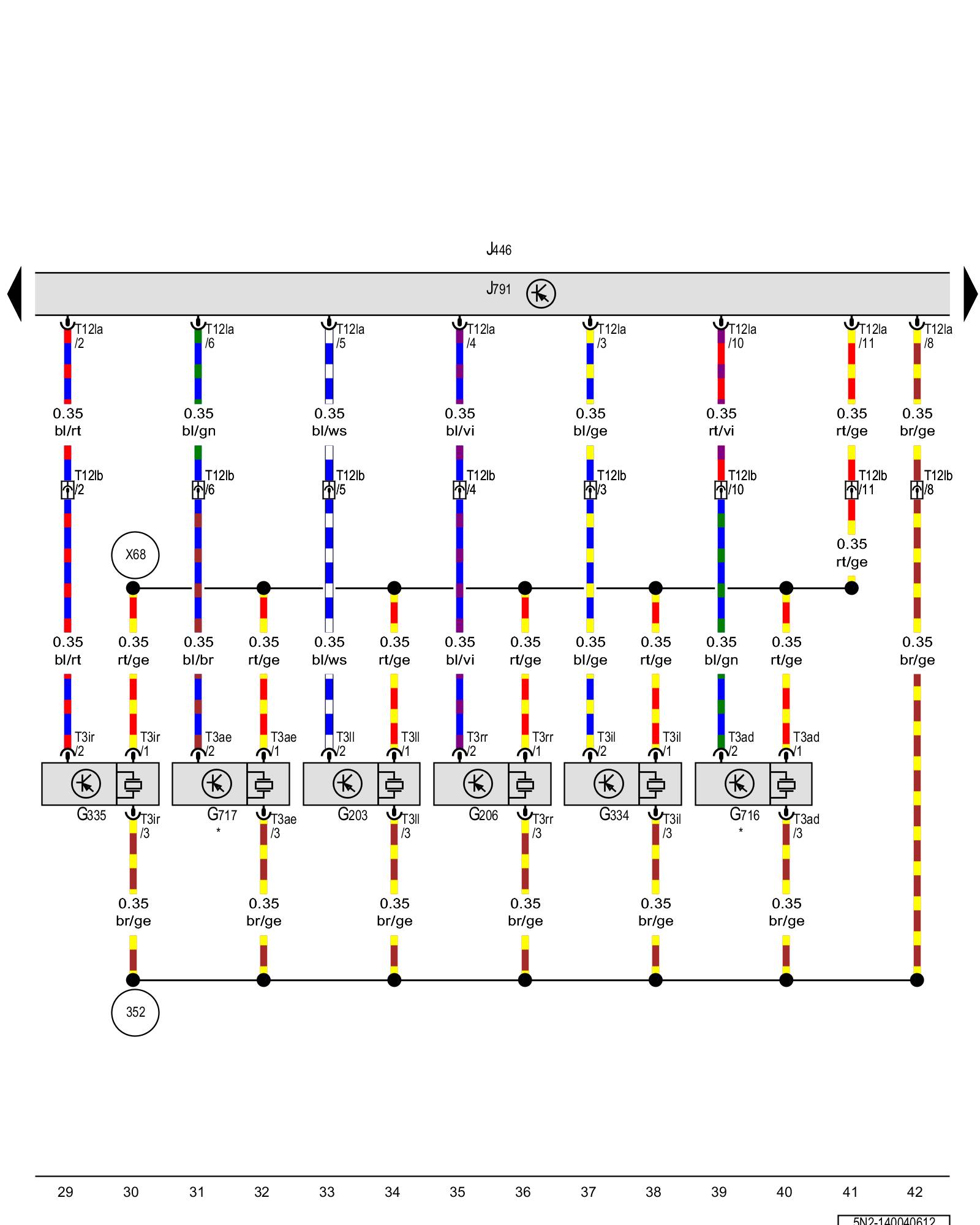

Left rear parking aid sensor, Right rear parking aid sensor, Left rear inner parking aid sensor, Right rear inner parking aid sensor, Left rear parallel parking assistance sensor, Right rear parallel parking assistance sensor, Parking aid control module, Parallel parking assistance control module
ws = white
sw = black
ro = red
br = brown
gn = green
bl = blue
gr = grey
li = lilac
ge = yellow
or = orange
rs = pink
G203 - Left rear parking aid sensor Rear Parking Aid System Overview Rear Parking Aid Sensor -G203- / -G206- / -G334- / -G335-
G206 - Right rear parking aid sensor Rear Parking Aid System Overview Rear Parking Aid Sensor -G203- / -G206- / -G334- / -G335-
G334 - Left rear inner parking aid sensor Rear Parking Aid System Overview Rear Parking Aid Sensor -G203- / -G206- / -G334- / -G335-
G335 - Right rear inner parking aid sensor Rear Parking Aid System Overview Rear Parking Aid Sensor -G203- / -G206- / -G334- / -G335-
G716 - Left rear parallel parking assistance sensor
G717 - Right rear parallel parking assistance sensor
J446 - Parking aid control module Control Modules in Luggage Comp. Parking Aid Control Module -J446-
J791 - Parallel parking assistance control module, behind the instrument panel, left Overview of Control Modules Parallel Parking Assistance Control Module -J791-
T3ad - 3-pin connector
T3ae - 3-pin connector Component Locations
T3il - 3-pin connector
T3ir - 3-pin connector
T3ll - 3-pin connector
T3rr - 3-pin connector
T12la - 12-pin connector
T12lb - 12-pin connector Component Locations
(352) - Parking aid ground connection (in rear bumper wiring harness)
(X68) - Parking aid connection (in rear bumper wiring harness)
* - Only for vehicles with parallel parking assistance
Previous Diagram 140/3 (Tracks 15-28)
Next Diagram 140/5 (Tracks 43-56)
